16-ти этажная гостиница с подземными этажами

Национальный исследовательский московский государственный строительный университет (НИУ МГСУ)
Институт строительства и архитектуры (ИСА МГСУ)
Кафедра «Железобетонные и каменные конструкции» (ЖБиКК)
Графическая часть для диплома на тему «16-ти этажное здание гостиницы с подземными этажами в г.Москва»
Москва, 2015

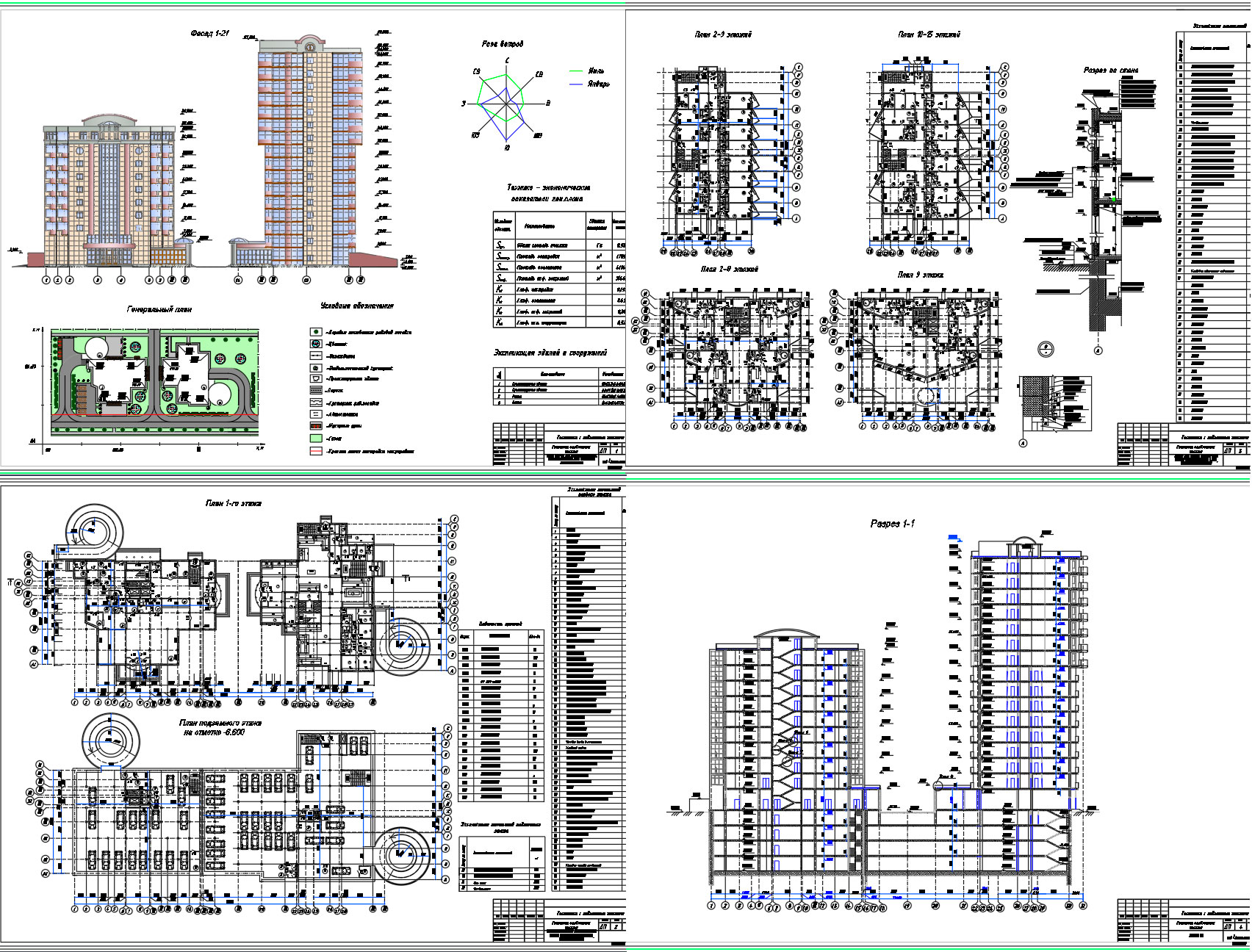

Графическая часть архитектурно строительного раздела дипломного проекта. В составе 4 листа формата А1:
Лист1: Фасад 1-21, генплан, условные обозначения, роза ветров, ТЭП генплана, экспликация зданий и сооружений.
Лист2: План первого этажа, план подземных этажей, экспликация помещений, ведомость проемов.
Лист3: Планы 2-9 этажей, планы 10-15 этажей, разрез по стене, узел, экспликация помещений.
Лист4: Разрез 1-1.
