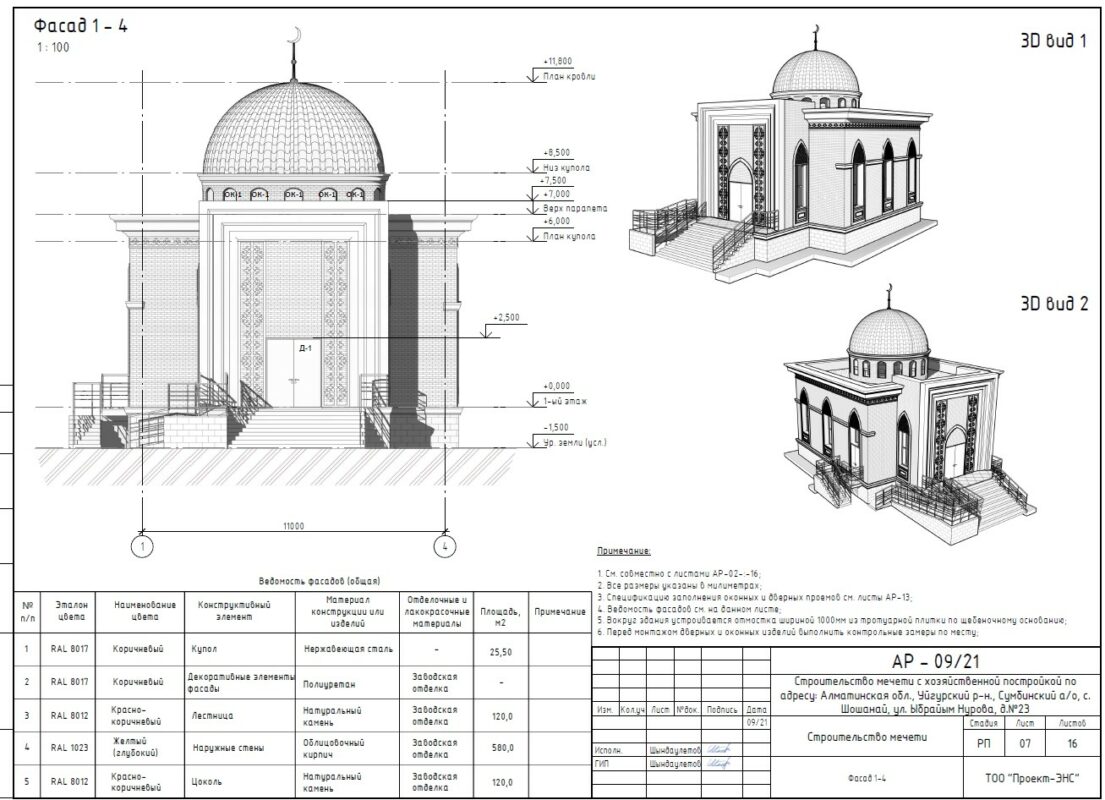

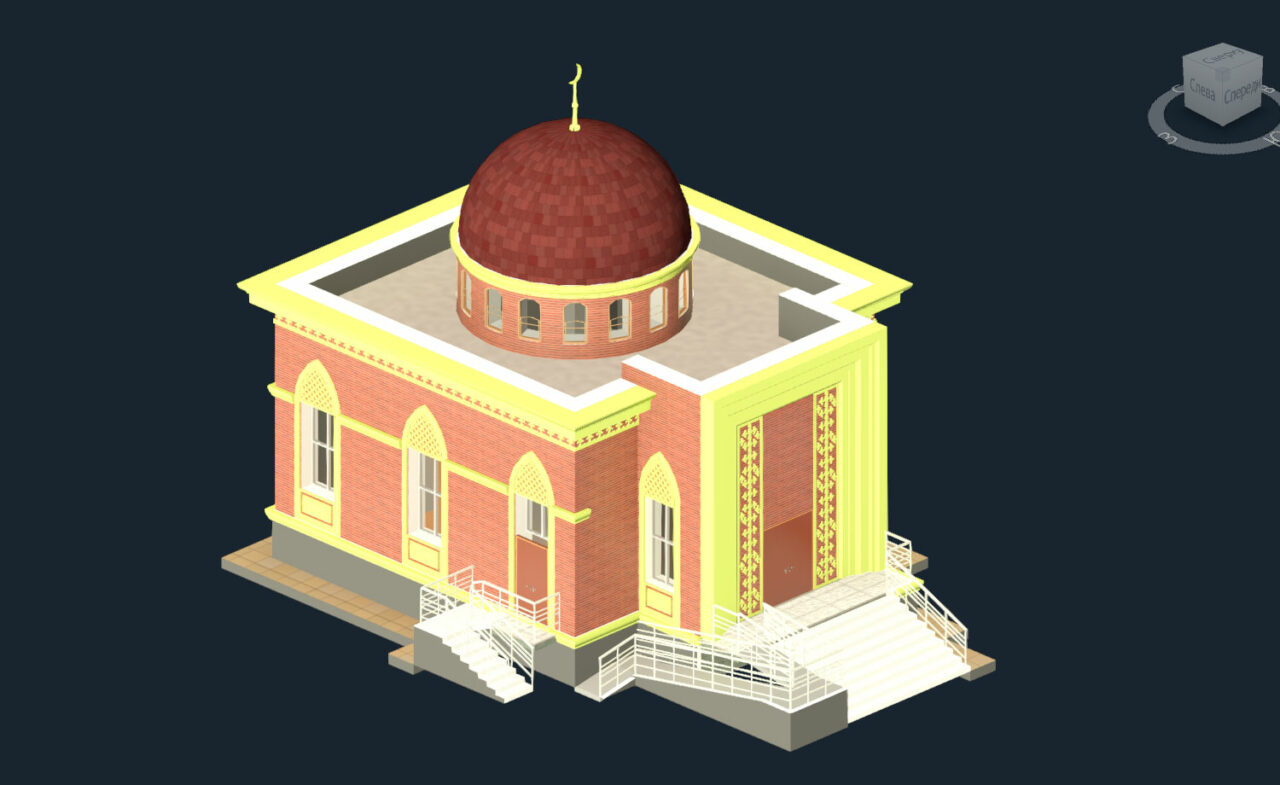

3Д модель мечети

Размеры здания: 11,0 х 13,5м
Высота этажа: 6,0
Высота купола: 11,80м
Общая площадь: 127,3 м2

ОБЩИЕ ДАННЫЕ
1. Проект разработан для следующих природно-климатических условий строительства:
- климатический район строительства согласно СП РК 2.04.01-2017 - III В
- расчетная температура наружного воздуха по СП РК 2.04.01-2017:
- среднее наиболее холодной пятидневки - -25°С
- среднее наиболее жаркого месяца - +30.8°С
- нормативные значения снегового покрова - 0.7кПа (70кгс/м2)
- нормативные значения ветрового давления по СП РК 2.04.01-2017 - 0.38кПа (38 кгс/м2)
- сейсмичность площадки строительства - 9 баллов
- степень огнестойкости здания - II (СП 2.02-101-2014)
- уровень (класс) ответственности здания - II

Общие указания:
1. Эскизный проект "Строительство мечети на 100 мест"
2. Архитектурно-планировочное задание.
Общие объёмно-планировочные решения здания определены на основании утверждённого Заказчиком задания на
проектирование. Количество молящихся до 100 мест.
Общие размеры здания в плане 13.50 м х 11,0м, количество этажей - 1. Высота этажа 6,0 м.
3. Наружные стены выполняются из кирпичной кладки толщиной 380мм. Стены утепляются жесткой
минераловатной плитой толщиной 100мм. Наружная отделка выполнена из облицовочного кирпича.
4. Перегородки выполняются из кирпичной кладки толщиной 120мм и гипсокартонных листов толщиной 120мм.
5. Окна и витражи индивидуального изготовления в металлопластиковых переплетах с двойным стеклопакетом.
6. Двери внутренние - деревянные индивидуального изготовления, двери наружные - металлические защитные.
7. Кровля плоская. Материал кровли - трехслойный гидроизоляционный ковер.
8. Вокруг здания устраивается отмостка шириной 1000мм из тротуарной плитки.

Конструктивные решения:
1. Конструктивная схема здания - несущий монолитный железобетонный каркас из колонн и ригелей. Плита
перекрытия - монолитная железобетонная.
2. Фундаменты - монолитные железобетонные ленточные.
3. Купол выполняется из стальных конструкции.
