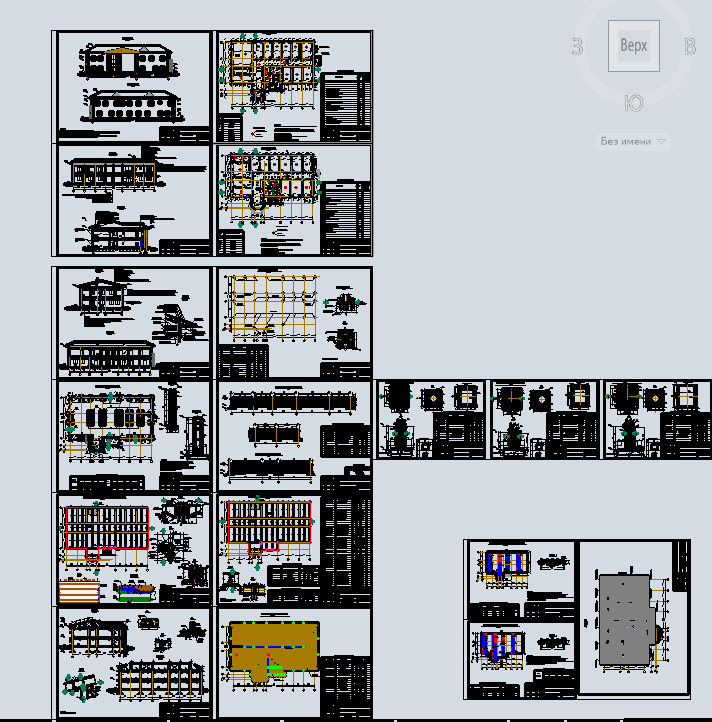

Административное здание в цельнометаллическом каркасе

Архитектурно-планировочные решения
Здание выполнено прямоугольным в плане, с размерами в осях 30,0м х 15,0м ІІІ степени огнестойкости. Материал несущего каркаса - металлические колонны, фермы, ригели. Перекрытия монолитные ж/б по балкам и профлисту. Перекрытие второго этажа утепленное минераловатными плитами толщиной 100мм. Фундаменты - монолитные ж/б подколонники, соединенные между собой фундаментными балками, на которые непосредственно монтируется конструкция стены. Стены выполнены из сэндвич-панелей поэлементной сборки производства "Металпрофиль" с заполнением минераловатными плитами толщиной 100мм и облицовкой со стороны фасада полипропиленовыми панелями двух цветов: бежевого и красного. Сэндвич-панели изнутри помещения имеют полимерную окраску заводского изготовления. Цоколь облицован керамогранитом на растворе (с утеплителеи 70мм)-цвет шоколадный. Кровля "холодная" четырехскатная, наборная с уклоном равным 15° и 30° , из металлочерепицы цвет шоколадный. Вход в здание осуществляется со стороны КПП (въезд на площадку) в глубине двора. С восточной стороны расположено существующее административное здание, выполненное из ракушеблока с последующим оштукатуриванием и окраской стен в бежевый цвет. Кровля существующего административного здания выполнена из металлочерепицы красного цвета. Водосток организованный; пластиковые трубы, желоба. Цвет водосточной системы шоколадный. На фасадах имеются декоративные элементы из профиля Ranilla синего и белого цвета, скрывающие наружные блоки кондиционеров.
Конструктивные решения
Здание выполнено в цельнометаллическом каркасе. Каркас запроектирован по рамной схеме , устойчивость и геометрическая неизменяемость каркаса обеспечивается работой рам каркаса и наличием горизонтальных дисков жесткости (монолитные плиты этажного и чердачного перекрытий.) Для облегчения выверки при монтаже колонн каждый анкерный болт имеет гайки и шайбы сверху и снизу опорной плиты. Стропильные конструкции запроектированы в виде прокатных балок двутаврового сечения и швеллеров.
