Административный корпус

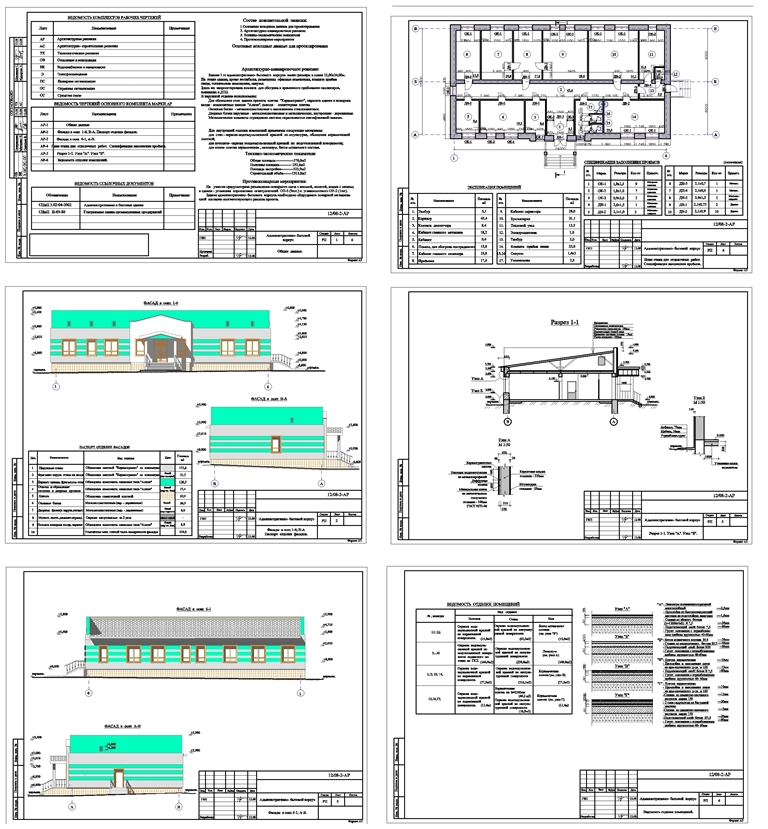

Архитектурный часть административного корпуса.

Здание 1 эт административно- бытового корпуса имеет размеры в плане 12,00х24,00м.
На этаже здания, кроме вестибюля, размещены офисные помещения, комната приёма
пищи, технические помещения, санузел.
Здесь же запроектирована комната для обогрева и временного пребывания пассажиров,
попавших в ДТП.
В наружной отделке использованы:
Для облицовки стен здания принята плитка "Керамогранит", парапета здания и козырька
входа - композитные панели "Алкон", цоколя - сплиттерная плитка.
Оконные блоки - металлопластиковые с заполнением стеклопакетами.
Дверные блоки наружные - металлопластиковые и металлические, внутренние - деревянные.
Металлические элементы ограждения лестниц окрашиваются пентафталевой эмалью.
