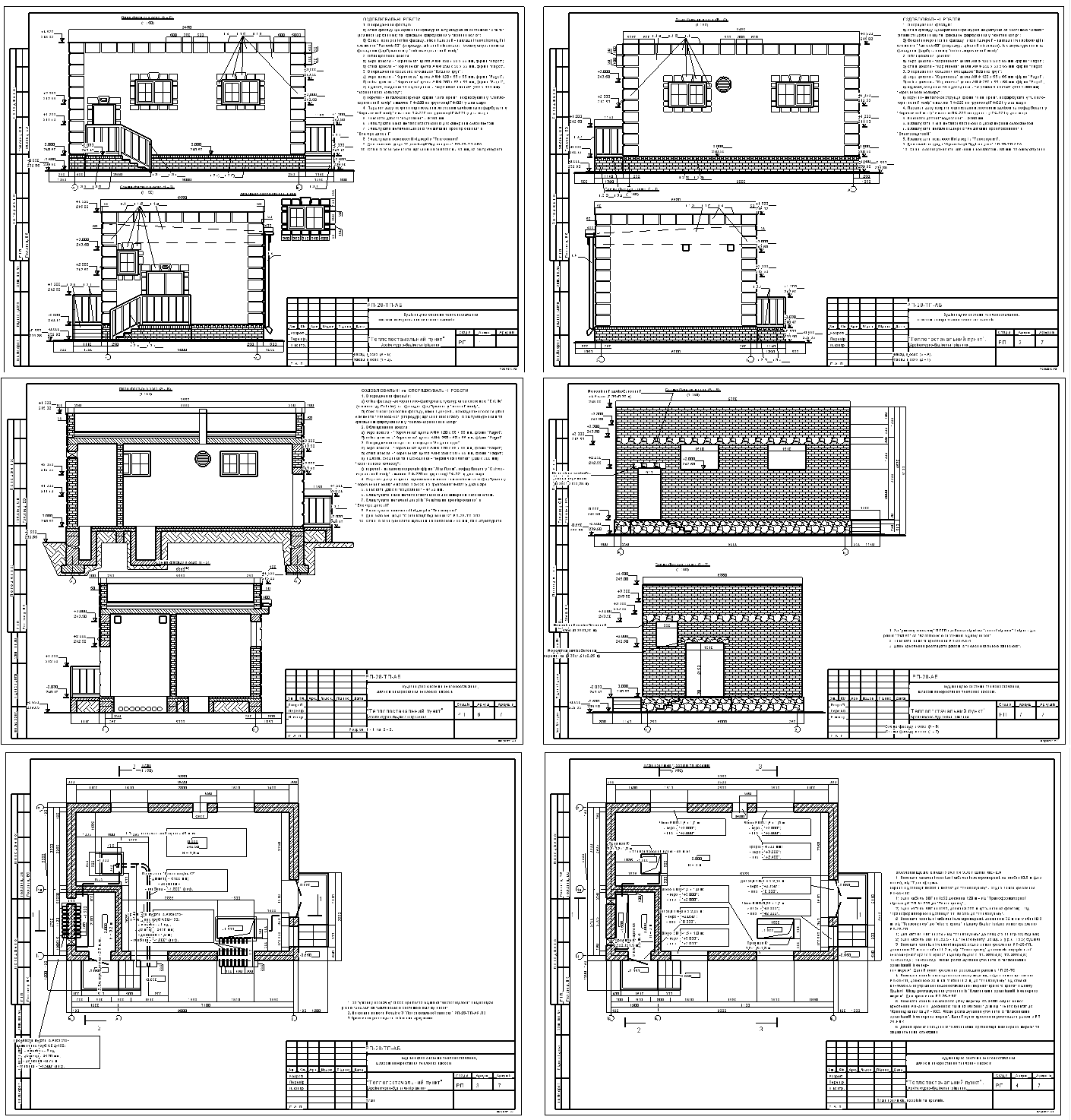

Архитектурно-строительные решения теплопункта

Рабочий проект. Архитектурно-строительные решения
Объемно-планировочные решения
Технико-экономические показатели приведены в п.1.11.
Строящихся здание "теплопунктов"
Строительные показатели здания "теплопунктов":
- Ширина в осях (1 - 2) - 6 м;
- Длина в осях (А - Б) - 9 м;
- Фундаментная основа - в пределах отметок "-1.850 ....- 0.650";
- Цоколь дома - в пределах отметок "-0.650 .... 0.000";
- Один этаж - высота до потолка - "+3.300";
- Парапет перекрытия (+3.300 .... + 3.520) кирпичная "П" - образная стена (+3.520 .... + 4.500).
Оконные проемы заполнены остекленными металлопластиковыми конструкциями белого цвет с двухкамерным
стеклопакетом.
Дверные проемы металлические, пожаростойкие.
Крыша имеет один уклон (в сторону ограждения границы участка) с двумя боковыми водостоками, с водоотведением наружу
в дворовую ливневую канализацию.
Здание относится ко II степени огнестойкости.
Здание имеет две отдельные входные группы - в "Электрощитовую" и в "Теплопункт".
Данное здание обеспечена внутренними инженерными сетями: электроосвещение; пожарная сигнали-
цией; отопления; вентиляция и кондиционирование; водопровод и канализация.
Здание "теплопунктов" запроектирована с использованием современного оборудования, изделий и материалов,
имеют сертификат соответствия, и обеспечивать требования санитарной гигиены и противопожарной безопасности.
Внутренняя отделка помещений запроектированы с учетом требований ДБН В.2.2-9-99. Отделка ис -
ется с учетом функционального назначения помещений.

Состав: Архітектурно-будівельні рішення. (АР) Язык документа

Софт: AutoCAD 2007

Файлы:
2-АБ-12.8.12.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Sergio7777
Дата: 2016-12-20
Просмотры: 525
