Баня общественная 5 кабин 20,5 х 7,851м.

проектируемое здание - бани разработан на основании задания на проектирование, рекомендаций заказчика.
здание бани запроектировано с размерами в осях 20,5 х 7,851м.
высота помещения проектируемого бани принята 3,00 м.
здание - 1-этажное. без подвала, с совмещенным покрытием. включает в себя 5 кабин (с парной, помывочной и парилкой), комната персонала, прачечная, сан.узел, коридор, котельную и топочные.
конструктивные решения:
конструктивная схема - с несущим продольными стенами, усиленные поясами из
монолитного железобетона толщиной 200мм на отм.-0,050, и толщиной 100мм на отм.+2,880.
фундаменты под стены - ленточные, из сборных бетонных блоков гост 13579-78*, по монолитной подушке из бетона в-15, армированной арматурой aiii ∅16
cтены наружные и внутренние - камни стеновые из горных пород õ=400мм гост 4001-2013.
покрытие - многопустотные железобетонные плиты ст рк 949-92, над помещениями с повышеной влажности
монолитная железобетонная плита h=200
кровля - 2-х слойный рулонный ковер, верхний слой марки экп, нижний эпп по ту 5774-042-002887739-99.
утеплитель - мин.плита y=90кг/м2 толщиной - 200 мм.
полы - керамогранитная плитка по бетонной подготовке из бетона в15 h=150мм армированной сеткой c
отделка помещений - в помещениях повышенной влажности штукатурка стен с облицовкой керамической плиткой
в остальных штукатурка с последующей подготовкой и покраской водоэмульсионными составами,
затирка потолков с подготовкой и покраской водоэмульсионными составами.
отделка наружная - утеплитель мин.плита,y=90 кг/м2. толщиной-150мм. штукатурка, окраска фасадной краской
цоколь - облицовка керамогранитной плиткой
вокруг здания устраивается отмостка шириной l=1000mm из бетона кл. в7,5 толщиной 100 мм.

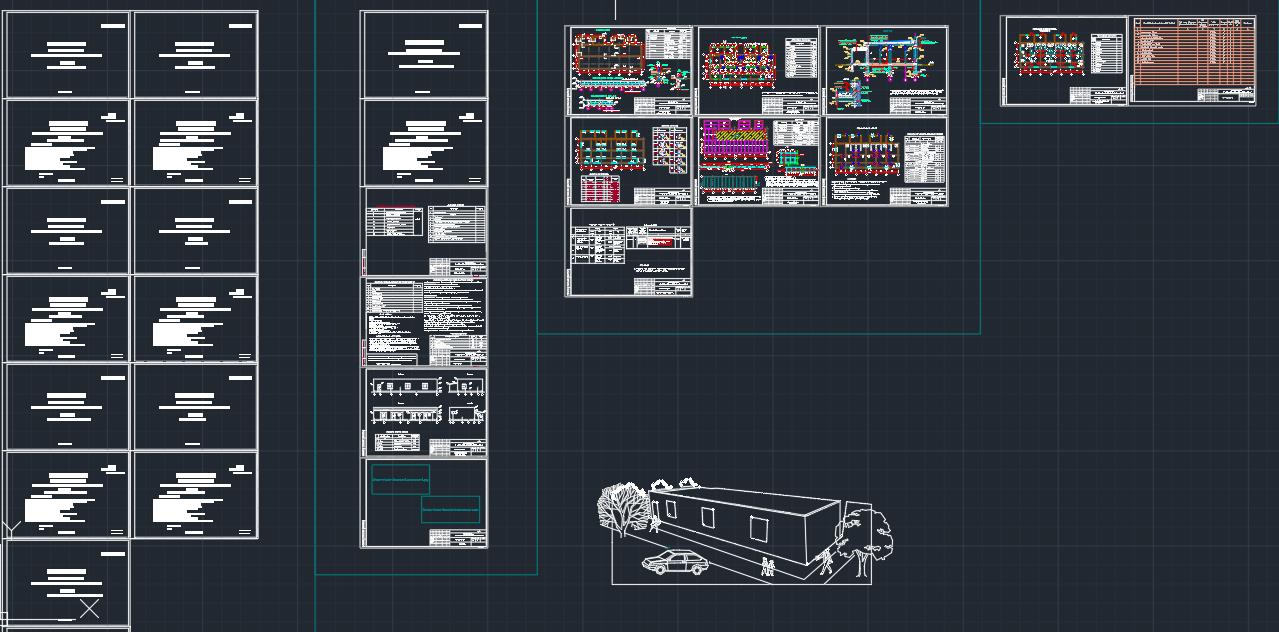

Состав: чертежи марки АР Язык документа

Софт: AutoCAD 2004

Сайт: www

Файлы:
Баня 1.dwg
