Бескаркасное административное здание (отделение связи, банк и прочее)

Административное 1-этажное здание (новое строительство). Отделение связи, банк и прочее. По нормам РБ.

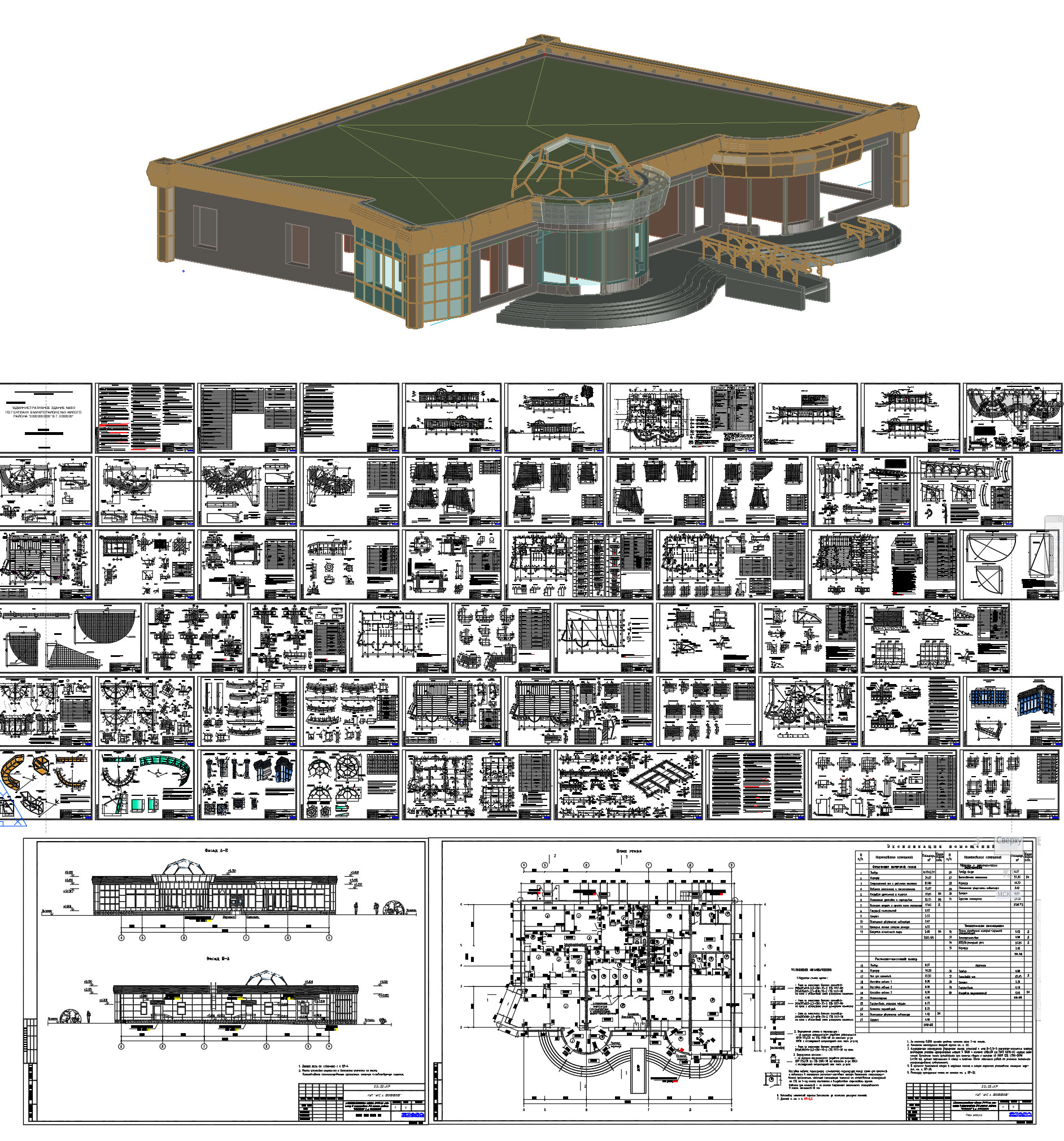

Набросок 3D модели административного здания. Не доводился до готовности, ввиду того, что остальное шлифовал в 2d.

2. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Республики Беларусь, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
3. Уровень ответственности объекта II, степень огнестойкости здания по СНиП 2.01.02-85* - II (по СНБ 2.02.01-98 - IV), класс функциональной пожарной опасности по СНБ 2.02.01-98 - Ф3.5.
4. За относительную отметку 0.000 принят уровень чистого пола 1-го этажа здания, что соответствует абсолютной отметке 133.100.
5. Документация разработана для IIВ климатического подрайона (СНБ 2.04.02-2000) со следующими характеристиками:
─ нормативное значение ветрового давления по СНиП 2.01.07-85 - 0,23 кПа;
─ нормативное значение веса снегового покрова по СНиП 2.01.07-85 - 1,2 кПа;
─ расчетная температура наружного воздуха (наиболее холодной пятидневки) по СНБ 2.04.02-2000 -25°С.
6. Проектируемое административное здание - бескаркасное с покрытием пустотными железобетонными плитами; стены - несущие и самонесущие. Здание в плане имеет раз- меры в осях "А-Е"-30,4 м, в осях "1-6"-21,4 м,
7. Фундаменты здания запроектированы ленточными сборными и, частично, монолит- ными столбчатыми с уширенной подошвой, объединенными железобетонными фундамент- ными балками (смотри комплект 33-10-АС1).
8. Стены наружные:
─ цокольная часть (с отметки -0.330, -0.030) - из кирпича керамического рядового полнотелого одинарного марки по прочности 125, марки по морозостойкости F35, на растворе М50, F50 с трехсторонней гидроизоляцией двумя слоями гидроизоляционного материала Г-ПХ-БЭ-ПП/ПП-3,0 СТБ 1107-98 с грунтовкой из битумно-эластомерной мастики СТБ 1092-97, разбавленной уайт-спиртом или сольвентом 15% по выравнивающей стяжке из цементно-песчаного раствора М100 F100 на цементе с уплотняющими добав- ками толщиной 20 мм;
─ выше отметки 0.000 - из ячеистых бетонных стеновых блоков по СТБ 1117-98 на растворе М50 F100 с облицовкой стен фасадными кассетами;
─ стены парапета из кирпича СУР 125/35 по СТБ 1228-2000 на растворе М100 F75.
9. Стены внутренние и перегородки запроектированы из кирпича керамического рядового утолщенного КРПУ 150/35 по СТБ 1160-99 на цементнопесчаном растворе М100 с последующей штукатуркой цементнопесчаным раствором; внутренние столбы - из кирпича керамического рядового утолщенного КРУ 150/35 по СТБ 1160-99 на цементнопесчаном растворе М100 с последующей штукатуркой цементнопесчаным раствором.
10. Перемычки - сборные железобетонные по серии Б1.038.1-1, железобетонные прогоны по серии 1.225-2.
11. Плиты покрытия - сборные железобетонные по серии Б1.041.1-1.2000 (предел огнестойкости плит перекрытия - 1 час).
12. Полы на на основных площадях - из керамической плитки, а также из керамогранита по бетонной подготовке (по периметру здания - утепленные).
