Библиотека в г. Ухта

УГТУ
Кафедра ПГС
Курсовой проект по дисциплине «Архитектура зданий»
На тему: Библиотека в г. Ухтав
Ухта 2021

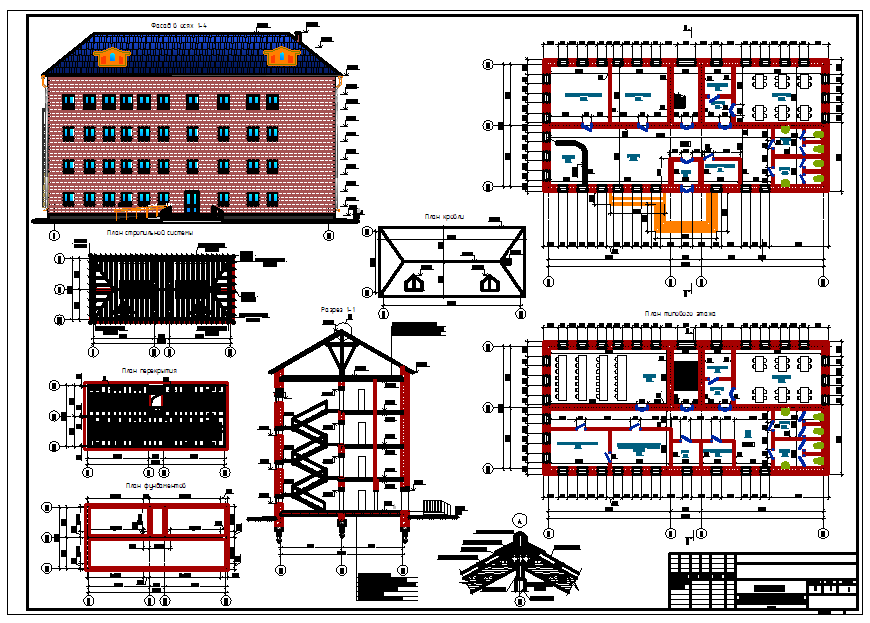

Библиотека представляет собой четырёхэтажное здание. Высота этажа 3,3 м. Общая высота составляет 17,800 м. За 0,000 отметку принята отметка чистого пола 1 этажа.
Проектируемое здание имеет прямоугольную форму в плане, габариты здания в осях 27,0×12,0 м. Входная группа обрамляется одним крыльцом, ведущим в холл первого этажа. Главный вход проектируемого здания расположен по оси 2-3 и А. У каждого входа предусмотрен пандус размерами 5,4×1,2 м., с уклоном i = 0,05.
На первом этаже располагаются: читальный зал, методический кабинет. На типовом этаже располагается: читальный зал, аудитория, архив, служебное помещение.
Для сообщения между этажами предусмотрены лестницы в осях 2-3. Освещение на лестничной площадке – естественное и искусственное.
Крыша скатана по стропильной системе. Покрытие – металочерепица по сплошному настилу, через стропильные ноги. Водовод наружный, с подвеской желоба и водосточных труб. Чердак используется как техническое помещения.

Содержание

1. Исходные данные по району строительства. 3
2. Описание объемно-планировочного решения. 3
3. ТЭП по заданию 4
4. Описание принятого конструктивного решения. 4
5. Теплотехнический расчет 6
6. Теплотехнический расчет чердачного перекрытия 9
7. Теплотехнический расчет окон 11
8. Список используемой литературы. 12
