Блок гаражей на 20 машиномест и 2 автобуса

Рабочий проект разработан для климатических и инженерно-геологических условий Ямало-Ненецкого автономного округа.
Проект выполнен применительно к следующим природным условиям:
- IV снеговой район (расчетная нагрузка 320кгс/м );
- II ветровой район (нормативная нагрузка 23кгс/м );
- нормативная глубина промерзания грунта 2,5 м;
Категория по пожарной опасности «В1-В4» (гаражные боксы) и "Г"
- класс здания по конструктивной пожарной опасности С1
- класс здания по функциональной пожарной опасности Ф5.2
- степень огнестойкости II

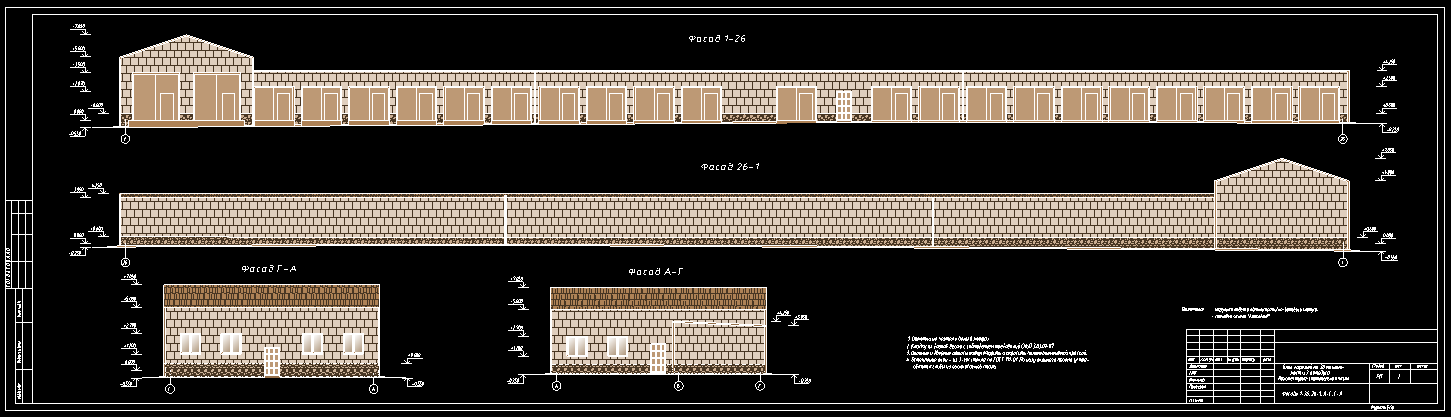

Проектируемое здание состоит из двух смежных однопролетных блоков гаражей, размерами в осях - 6,0х80,70 м (блок гаражей для а/м типа "Джип") и 9,0х15,0 (автобусный гаражный блок).
Первый блок состоит из ячеек гаражных боксов (20 шт.) и помещения дизельгенераторной подстанции.
В 2-х гаражных боксах (автобусный блок) предусмотрено устройство смотровых ям для технического обслуживания транспортной техники.
Фундаменты - свайные с монолитным ростверком.
Стены наружные - из полистеролбетонных блоков (300 мм), утепленные снаружи плитами Венти Баттс (Rockwool), толщ. 150мм.
Кровля - мягкая черепица "Тигола" по фанере (8мм) на деревянной обрешетке.

Состав: Архитектурно-строительная часть, конструкции металлические Язык документа

Софт: nanoCAD 5

Просмотр файлов
chertezhi.dwg
