Бытовые помещения в боксах для стоянки грузовых автомашин

0
2
286
0
0

Здание 1- этажное, стены из жженного кирпича толщ 380мм , перекрытия из монолитного
бетона В-15 Толщ - 220 мм. Размер здания – 9,62х3,02 м по осям ,верх кровли на отметке 2,72 м
- Фундаменты под возводимые новые конструкции предусмотрены монолитными из бетона марки В- 7.5 на сульфатостойком цементе.
-Пол предусмотрено устроить с линолеумным покрытием.
-Кладка стен предусмотрена армированными из жженого кирпича марки-100 на растворе
марки-50
- Штукатурка внутренних стен предусмотрена улучшенной на цементно – изв. песчаном
р-ре марки-50. Шпатлевка и побелка известковым раствором .
- Перекрытие здания железобетонных монолитных плит из бетона класса В15
- Предусмотрена установка окон из алюминиевого профиля . и деревянного дверного блока .
Спецификация проемов приведена на чертеже АС -2. Площадь остекления окна -5,85 м²
- На входе предусмотрено строительство крыльцо с размерами 1,5х1,5 м
Общий строительный объем здания составляет – 92,48 м³
Площадь застройки здания - 36,25 м²
Общая площадь помещения составляет – 23,73 м²
В. т.ч полезная площадь помещения составляет – 23,73 м²



Дата
18.12.2021
Язык
Русский
Состав

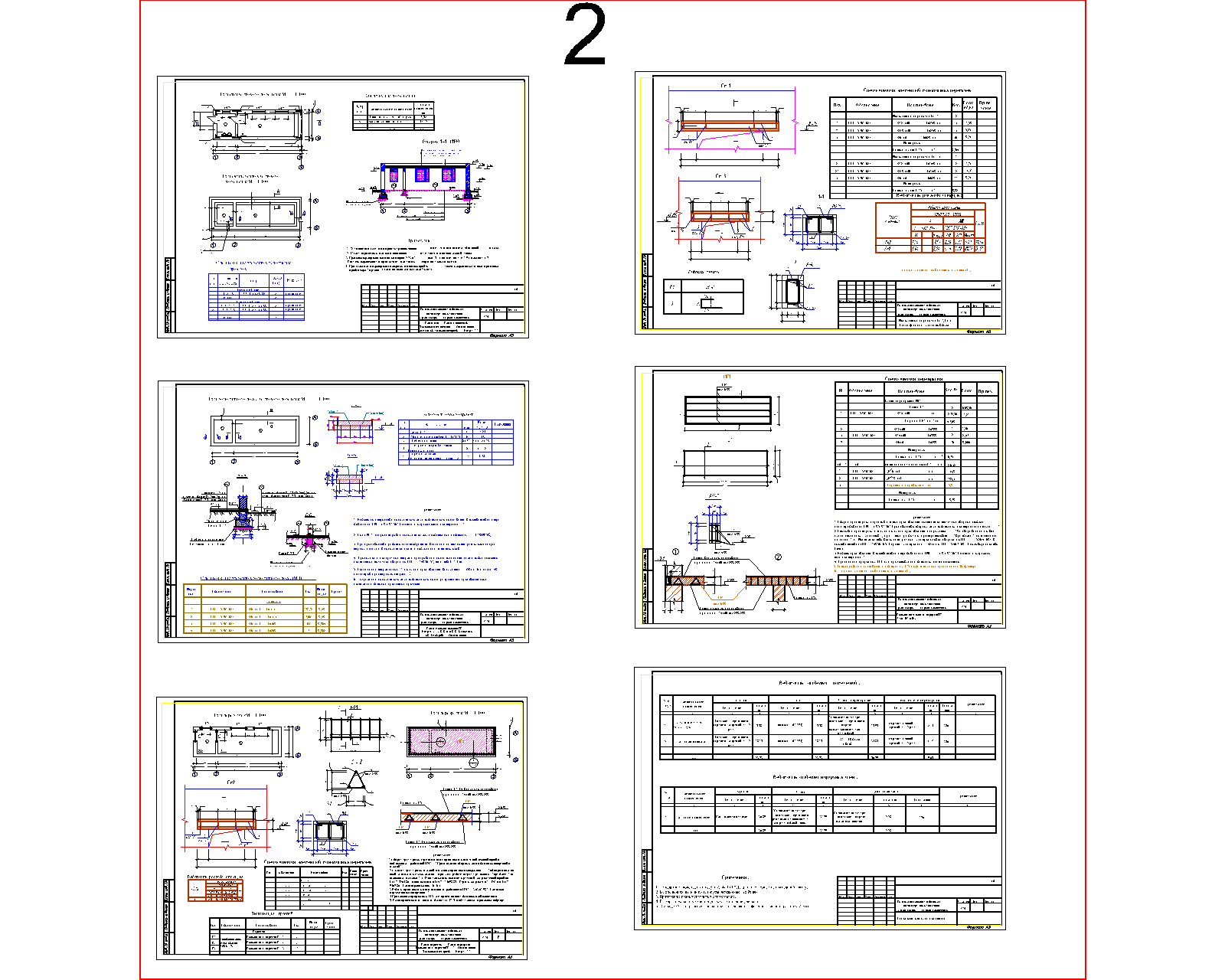

АС-1 План стен. План фундаментов . Разрез 1-1, Спецификация проемов. Экспликация помещений АС-2 План монолитного пояса МП. Разрезы а-а, б-б, А-А, Б-Б Спецификация. Ведомость объемов. АС-3 План перемычек. План перекрытия. Экспликация проемов. Спецификации элементов перекрытия. АС-4 Монолитные перемычки Пм-1,Пм-3 .онов . Спецификация элементов балок . АС-5 Монолитная плита перекрытия МП1. Узлы №1и №2. АС-6 Ведомость отделки помещений.
Софт
AutoCAD 2013 Как открыть?
Содержимое архива
  • Бытовая помещения.dwg
