Часовня каменная

1. Исходные данные
1.1. Проект разработан на основании письма-заказа, задания на проектирование и задания смежных разделов.
1.2. Уровень ответственности здания - II. Класс по функциональной пожарной опасности- Ф3.5.
1.3. Степень огнестойкости - IV (СНБ 2.02.01-98).
1.4. За относительную отметку ±0.000 принята отметка чистого пола 1 этажа.
1.5. Климатические условия строительства по СНБ 2.04.02-2000
а) климатический район -II В,
б) расчетная температура наружного воздуха - -26 С.
1.6. Условия строительства по СНИП 2.01.07-85:
а) скоростной напор ветра принят Wо=0,23 кПа для I ветрового района,
б) нормативный вес снегового покрова Sо=0.8 кПа для Iб снегового района.
2. Конструктивные решения
2.1. Ленточные фундаменты выполнить из монолитного бетона класса С16/20
2.2. Фундаменты под колонны столбчатые из монолитного бетона класса С16/20.
2.3. Горизонтальная гидроизоляция наружных и внутренних стен запроектирована из 1 слоя материала Г-Пх-БЭ-ПП/ПП-4,0 СТБ 1107-98 на битумно-полимерной мастике МБПГ СТБ 1262-2001 по выровненной цементным раствором М 100 поверхности.
2.4. Кладку наружных и внутренних стен, столбов, фронтонов выполнить из кирпича керамического марки КРО 150/50 СТБ 1160-99 на цементно-песчаном растворе М50 F50.
2.5. Кладку стен вести с соблюдением требований СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
2.6. В проекте предусмотрены перемычки сборные железобетонные по серии 1.038.1-1, вып. 1.2.4.
2.7. Часть перемычек выполнить сводчатыми из кирпича керамического марки КРО 150/50 СТБ 1160-99 на цементно-песчаном растворе М50 F50.
2.8. Перекрытия на отметках +5,200 и +8,220 выполнить монолитными из бетона класса С16/20 толщиной 140 мм армированными сетками в двух уровнях 12S240 200/200 ГОСТ 23279.
2.9. Каркас под ёмкость для воды выполнить из швеллеров сваренных в коробочку.
2.10. В проекте предусматривается устройство стропильной системы из деревянных брусьев и досок по СТБ 1713-2007.
2.11. Биоогнезащитную обработку древесины выполнить огнезащитным составом типа ОК-ГФМ,разработанным ОДО "Огнезащита" по ТУ РБ 190007689.001-2000. Расход - 0,374 л/кв.м или 0,419 кг/ кв.м плотностью 1150 кг/куб. м.
2.12. Кровлю выполнить фальцевую из плоского листа ООО "Металл Профиль" с типом покрытия "Полиэстер" . Цвет согласно паспорта отделки фасадов.
2.25. Устройство кровли выполнять в соответствии с требованиями СНБ 5.08.01-2000 и указания деталировочной серии Б2.000-1.
2.26. Лестницы выхода в колокольню выполнить по серии 1.450.3-7.94.
2.27. Покрытие пола первого этажа выполнить из тротуарной плитки производства "БЕССЕР- БЕЛ".
2.28. Купола изготовить из уголков с обшивкой листовой кровельной сталью с покрытием согласно паспорта отделки фасадов.

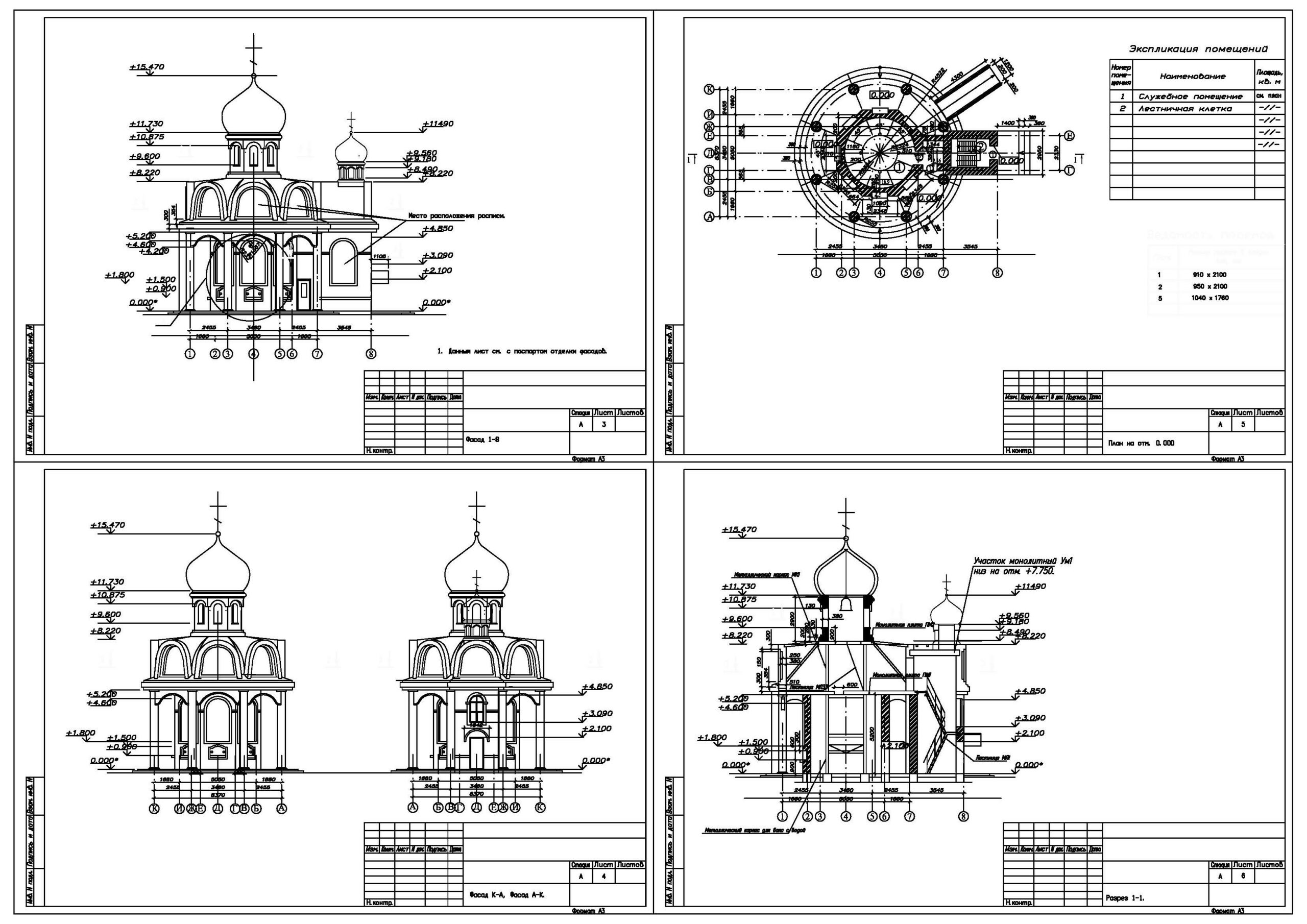

Фасад 1-8
Фасад К-А, Фасад А-К.
План на отм. 0.000
Разрез 1-1.
Разрез 2-2.
Разрез 4-4.
Ведомость отделки помещений
Спецификация эл.заполн.проем.
Технические требования
Сечения фундаментов
Монолитная плита
Схема расположения колонн
Лестница
Деталировка
Металлокаркасы
Схемы армирования
Спецификации металла

Всего 38 листов.

Состав: Фасады,планы,армирование,спецификации Язык документа

Софт: AutoCAD 2010
