Чертежи Цирк-Шапито

Проект в формат DWG. "Діпроцивільпромбуд"м. Чернівці

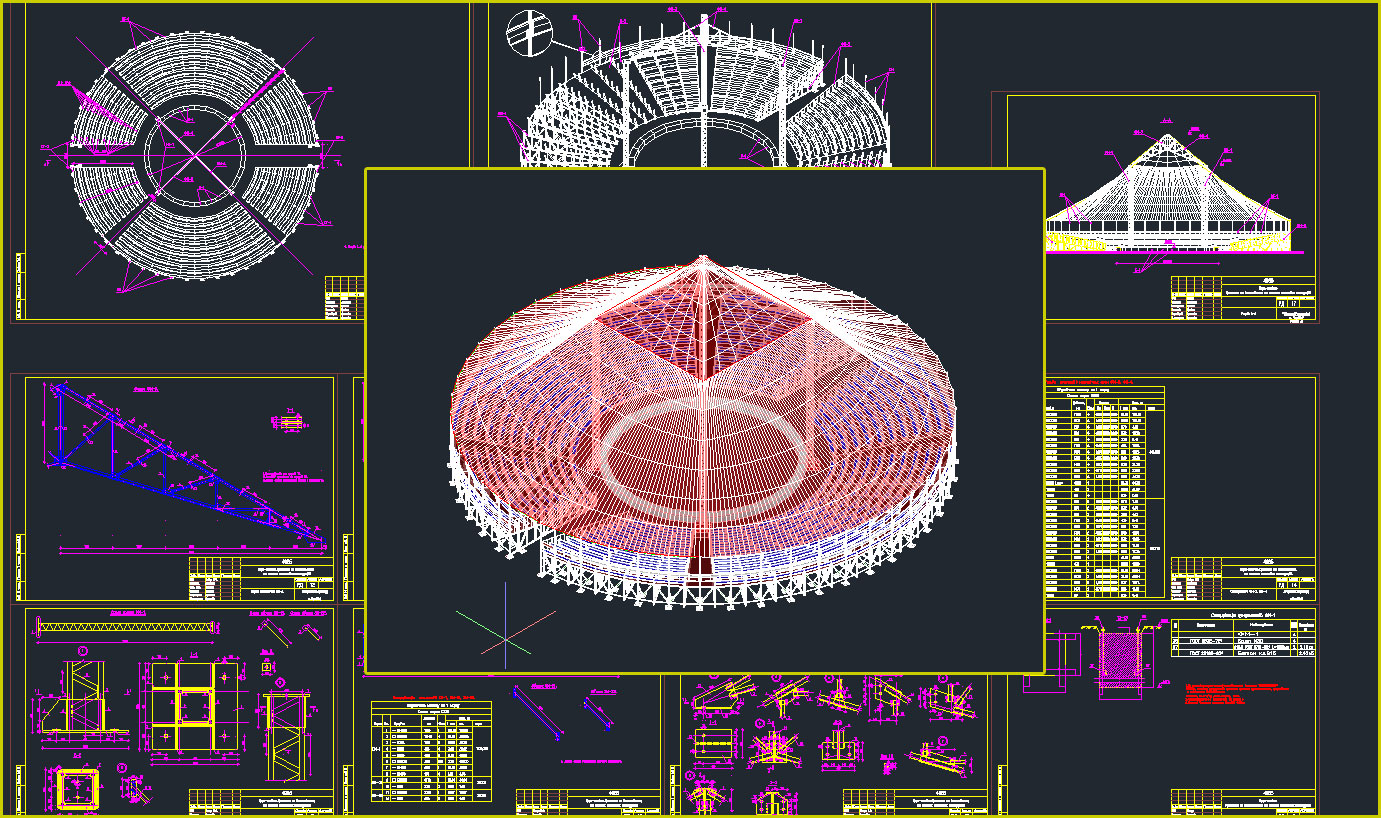

Чертежи:
Схема монтажа конструкций цирка.
Схема расположения элементов металлического каркаса.
План цирка.
Разрез А-А.
Ферма металлическая ФМ-3 ФМ-4.
Спецификация ФМ-3, ФМ-4.
Схемы колонны КМ-1 и связей ЗМ-21, ЗМ-22, узлы 1,2,3.
Колонна металлическая КМ-1, Связи металлические СМ-21, СМ-22.
Схемы ферм ФМ-3, ФМ-4, Узлы 1.9.
Монолитные фундаменты ФМ-1.
Схема расположения лавочек Л-1.Л-22.
Барьер Б-1, спецификации.
Ограды ОГ1, ОГ2.
Фермы ФМ-1, ФМ-2.
Схема расположения опор ОМ.
Схема расположения ферм ФМ-1, ФМ-2 и связей СМ-
1.СМ-20.

Состав: Проект + 3D модель арены Язык документа
