Липецкий государственный технический университет 2015г

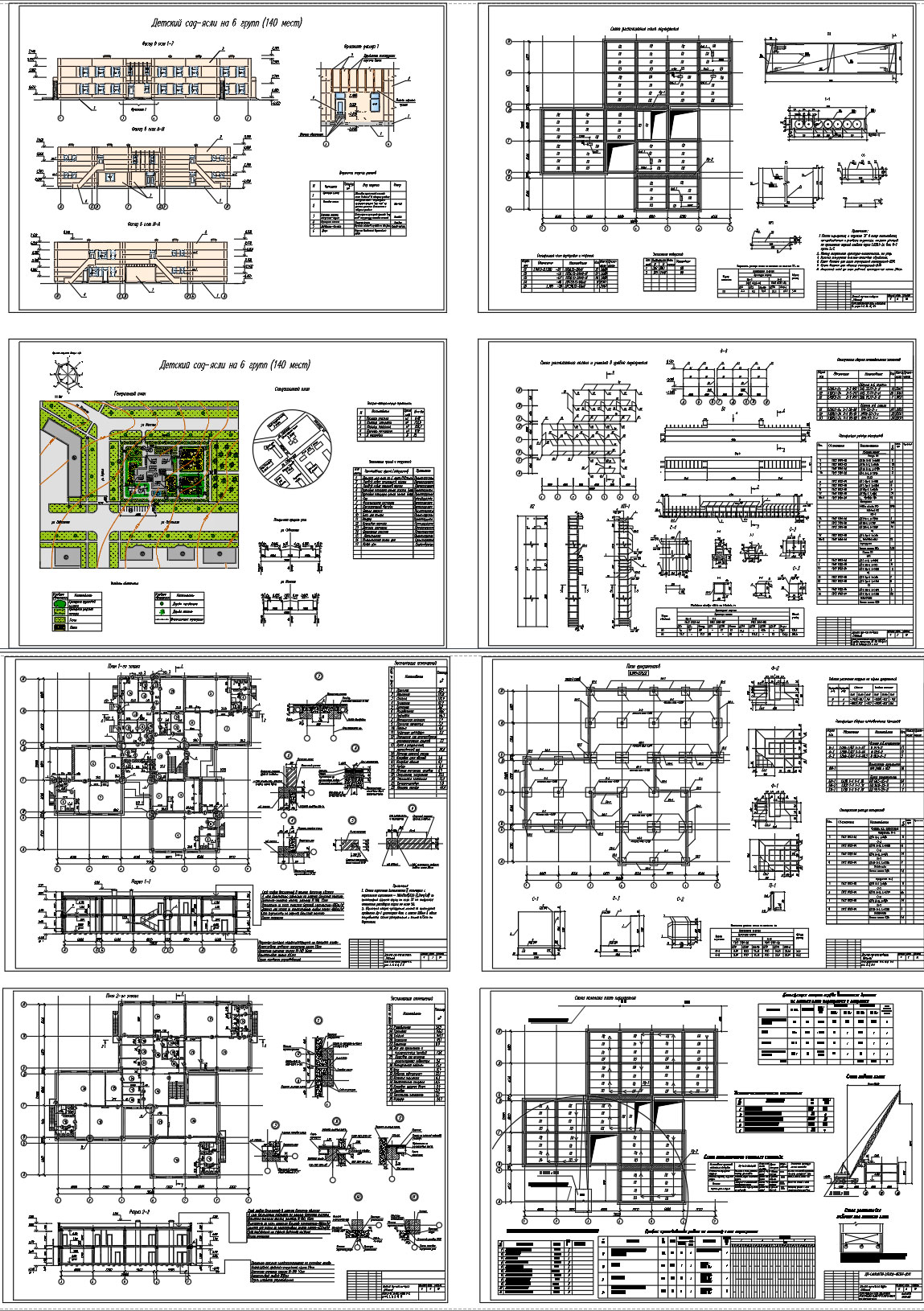

дипломный проект на тему: «Детский сад – ясли на 6 групп в ст. Барсуковской Ставропольского края».
Проектируемый объект, расположен в центральной части поселка на свободной от застройки территории, занят кустарниковой растительностью. Площадь отвода территории под строительство составляет 0,49 га.
Водных магистралей и искусственных водоемов на площадке строительства не имеется. Рельеф участка спокойный. Проектом вертикальной планировки принята частичная реконструкция рельефа. Красные планировочные отметки максимально приближены к естественному рельефу с балансированием объемов земляных масс и увязаны с существующей планировкой улицы Советской, ул. Минской и ул. Новой.
Все свободные от застройки и проездов участки озеленяются и благоустраиваются путем посадки деревьев, кустарников, цветников из многолетников, посева газонов.
Генеральным планом на участке под строительство детского сада предусмотрено: здание детского сада, 4 теневых навеса дошкольной группы, 2 теневых навеса ясельной группы, 4 групповые площадки для детей дошкольного возраста, 2 групповые площадки для детей ясельного возраста, сад, физкультурная площадка, бассейн, огород–ягодник, площадка для мусороконтейнеров с металлическими крышками, дорожки, площадки, парковка на 10 автомобилей.
Проектом предусмотрены: два въезда с ул. Советской и ул. Минской, круговой проезд у здания, обеспечивающий проезд пожарной техники к любой точке здания.
Проектом генплана разработана пешеходная сеть посредством тротуаров и дорожек с твердым покрытием в пределах территории детсада и за пределами территории.
Детский сад запроектирован двухэтажным, сложной формы в плане, представляющей собой три прямоугольных блока, разделенных между собой деформационными швами. Размеры здания в осях 36×32 м. Высота этажей – 3,3 м.
По конструктивной схеме здание является каркасным, с полным каркасом (с навесными наружными стенами). Несущая система в поперечном направлении образованна плоскими рамами, состоящими из колонн, ригелей и отдельных фундаментов. В продольном направлении поперечные рамы соединены между собой ригелями. На ригели поперечных рам опираются круглопустотные плиты перекрытий.
Пространственная жесткость каркаса обеспечивается жесткостью всех узлов рам в поперечном и продольном направлениях, то есть конструктивная схема каркаса – рамная.
В качестве наружного стенового ограждения приняты легкобетонные панели, которые навешиваются на несущий каркас здания. Панель представляет собой плоскую однослойную конструкцию, выполненную из легкого или ячеистого бетона, армированную пространственным каркасом. Панели, выполняемые из легкого бетона, имеют наружный и внутренний фактурные слои, толщиной соответственно 20 и 15 мм. Фактурные слои запроектированы из цементно-песчаного раствора со средней плотностью 1800 кг/м3 марки М-100. Панели производят в заводских условиях в соответствии с ГОСТ II024-84. Кирпичные участки наружных стен выполнены из силикатного кирпича марки М–150 и отделаны под фактуру стеновых панелей. В местах примыкания кирпичных стен к колоннам каркаса применяется анкеровка.
Фундаменты – сборные железобетонные под каждую колонну каркаса стаканного типа.
Цоколь – из цокольных железобетонных панелей облицованных керамической плиткой в заводских условиях.
Перегородки – из гипсо – бетонных панелей, толщиной 80мм.
Перекрытие - из сборных железобетонных многопустотных плит по серии 1.141-1 вып. 60, 64 Лестницы из сборных железобетонных лестничных маршей.
Покрытие представляет собой конструкцию из круглопустотных плит покрытия, слоя пароизоляции, слоя керамзита засыпанного для уклона, слоя ячеисто-бетонных плит использованных в качестве теплоизоляции, выравнивающего слоя цементно-песчаного раствора, гидроизоляционного ковра из рулонных материалов.
Полы – в холлах и коридорах – ламинат. В санузлах, в медицинской комнате, в душевой – керамическая плитка размером 30×30см.
Окна – индивидуальные из ПВХ, с остеклением стеклопакетами.
Двери наружные – деревянные, филенчатые по ГОСТ 24698-81 и индивидуальные из металлопластика остекленные.
Двери внутренние – деревянные, шпонированные по типу ГОСТ 6629-88
В дипломном проекте был произведен расчет теплозащиты наружной стены и покрытия, в результате которого была принята толщина панелей наружных стен и толщина утеплителя покрытия.
В расчетно-конструкторском разделе произведен расчет предварительно напряженной круглопустотной плиты перекрытия, размеры которой были определены по компоновке конструктивной схемы. Для расчета выполнялся подсчет нагрузок на перекрытие. Проектирование плиты выполнялось по первой и второй группам предельных состояний, т.е. расчет по прочности сечения, нормального и наклонного к продольной ось плиты и расчет по трещиностойкости и прогибу.
Также был произведен расчет поперечной рамы каркаса в компьютерной программе SCAD. Для этого расчета были собраны нагрузки следующие нагрузки на раму: снеговая, ветровая, временная нагрузка на перекрытие и собственный вес конструкций. Результаты расчета программы были проанализированы и на основе этого были приняты необходимые сечения рабочей арматуры ригелей и колонн рамы.
В разделе основания и фундаменты за основание фундаментов был принят ИГЭ –2 — песок средней крупности. Категория грунтов строительной площадки принята – III, по СНиП II–7–81*. Расчетная сейсмичность площадки – 8 баллов. В данном разделе были определены размеры подошвы фундамента колонны крайнего и среднего ряда. Основания под этими фундаментами рассчитывались на особое, сейсмическое сочетание нагрузок. Также была определена осадка фундаментов путем послойного суммирования напряжений. Было рассчитано тело фундаментов и принята рабочая арматура.
В разделе организационно-технологическом разработаны основные положения проекта производства работ. Определена номенклатура и объемы строительно-монтажных работ. Произведен расчет и выбор монтажного крана, параметры которого позволяют осуществлять монтаж конструкций здания с одной стороны здания. Этим параметрам соответствует кран КС-7361 на пневмоколесном ходу с длиной стрелы 38м. Доставка всех материалов на строительную площадку производится автомобильным транспортом. При проектировании соблюдены требования СНиП «Техника безопасности в строительстве». Разработан календарный план строительства, определена потребность в рабочей силе и трудоемкость работ. Общая продолжительность строительства объекта составила 8 месяцев. При проектировании стройгенплана было рассчитано необходимое количество временных зданий и сооружений на строительной площадке, а также произведен расчет складов, потребность в электроэнергии, временном водоснабжении и тепле. Также была разработана технологическая карта на монтаж плит перекрытия. Рассмотрена технология и организация процесса. Все разработанные части этого раздела соответствуют положениям главы СНиП 12-01-2004 «Организация строительства» и обеспечивают высокий уровень качества работ, которые гарантируют ввод этого объекта в установленные сроки, а так же позволяют достичь высоких технико-экономических показателей, определяющих целесообразность строительства.
В экономическом разделе представлены технико-экономические показатели в текущих ценах. Сметная документация составлена в соответствии с методикой определения сметной стоимости строительной продукции на территории Российской федерации МДС 81-35.1991 в ценах 2001 г. Разработаны локальные сметы, объектная смета, составлен сводный сметный расчет стоимости строительства. Объемы общестроительных и монтажных работ определены по рабочим чертежам. Для определения сметной стоимости общестроительных, монтажных работ использованы сборники ТЕР-2001(территориальные единичные расценки на строительные работы составлены в базисных ценах на 01.01.2001г.), с пересчетом в текущие цены.
Также был разработан раздел «безопасность и экологичность проекта», в котором рассмотрены вопросы окружающей среды и предложены решения по защите окружающей среды, а также предусмотрены положения по охране труда в строительстве. Произведен расчет стержневого молниеотвода.
Доклад окончен. Благодарю за внимание.
Содержание
Аннотация
Введение
Раздел 1
Архитектурно-строительный
1.1 Исходные данные для проектирования и строительства
1.2 Генеральный план
1.3 Объемно-планировочные решения
1.4 Конструктивные решения
1.5 Расчет теплозащиты здания
1.6 Наружная и внутренняя отделка
1.7 Санитарно-технические устройства
1.8 Противопожарные мероприятия
1.9 Основные технико-экономические показатели
Раздел 2
Расчетно-конструкторский
2.1 Исходные данные
2.2 Основные проектные решения
2.3 Компоновка конструктивной схемы
2.4 Проектирование предварительно напряженной круглопустотной плиты перекрытия
2.5 Расчет поперечной рамы каркаса
Раздел 3
Основания и фундаменты
3.1 Анализ инженерно-геологических условий площадки строительства. Выбор типа фундаментов.
3.2 Определение размеров подошвы фундаментов
3.3 Расчет оснований на сейсмическую нагрузку
3.4 Определение осадок фундаментов
3.5 Расчет тела фундамента
Раздел 4
Организационно-технологический
4.1 Общие данные
4.2 Краткая характеристика участка строительства
4.3 Организация строительной площадки
4.4 Номенклатура и объемы строительно-монтажных работ
4.5 Выбор монтажного крана
4.6 Календарный план строительства
4.7 Потребность и обеспечение строительства материалами и ресурсами
4.8 Потребность в рабочей силе и трудоемкость работ
4.9 Потребность в строительных машинах
4.10 Расчет потребности в энергоресурсах и воде
4.11 Расчет складских помещений и площадок
4.12 Потребность во временных зданиях
4.13 Технологическая карта на монтаж плит перекрытий с замоноличиванием стыков
Раздел 5
Экономический
5.1 Пояснительная записка к сметной документации
5.2 Технико-экономические показатели
5.3 Определение сметной стоимости зданий и сооружений
5.4 Определение сметной стоимости в локальных и объектных сметах
5.5 Определение сметной стоимости в сводном сметном расчете
5.6 Локальная смета №1
5.7 Объектная смета №2
5.8 Сводный сметный расчет
Раздел 6
Безопасность и экологичность проекта
6.1 Экологическая безопасность проекта
6.2 Мероприятия по охране труда
Заключение
Список использованных источников
