Дипломный проект "Районный дом культуры в г. Невельск"

ДВГУПС. Кафедра "Конструкции, здания и сооружения"
Дипломная работа по направлению металлоконструкции
На тему: "Районный дом культуры в г. Невельск"
Хабаровск 2014

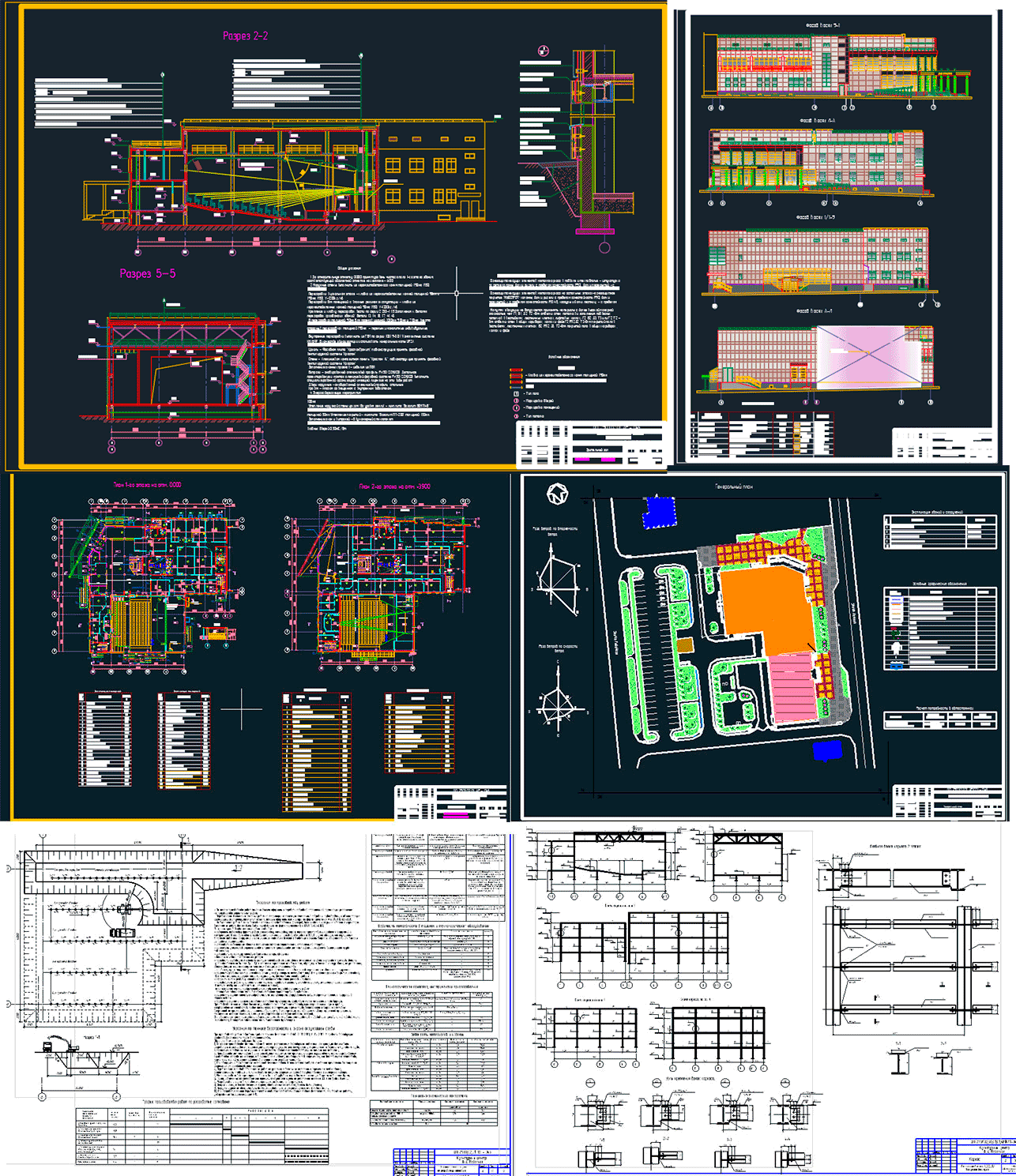

Дипломный проект на тему: «Районный дом культуры в г.Невельск» представлен в виде графической части и пояснительной записки. Часть файлов в AutoCAD, часть в КОМПАС-3D, см. список файлов.
В расчетно-пояснительной записке приведены результаты переработки обьемно-планировочного и конструктивного решения. Зрительный зал дополнен зрительными местами второго этажа, проведен расчет реверберации. Произведены расчеты на соответствие противопожарным требованиям, теплотехнический расчет наружной стены, расчет звукоизоляции перегородок. В расчетно-конструктивной части были выполнены расчеты главной балки Р2 и балки настила Б2, расчет монолитного железобетонного перекрытия по несъемной опалубке на профилированном настиле, спроектирован подиум зрительских мест второго этажа зрительного зала.
Разработаны две технологические карты: разработку котлована и бетонирования столбчатых монолитных фундаментов. Рассчитана стоимость земляных работ. Разработаны рекомендации по безопасному производству монтажных работ на высоте. В разделе «Гражданская оборона» приведены способы переобустройства подвальных помещений в временные убежища. В разделе «Охрана окружающей среды» разработанны мероприятия по охране и улучшению окружающей среды, защите территорий от опасных природно-техногенных процессов.
ВКР содержит приложение из 12 листов графической части. 25 таблиц, 32 рисунка, 1 график.

СОДЕРЖАНИЕ
Введение 8
1. Архитектурно-строительный раздел. 16
1.1. Эскизное проектирование 17
1.1.1. Общие данные 17
1.1.2. Технико-экономическая характеристика района строительства 17
1.1.3. Природно-климатические характеристики района 17
1.1.4. Требования, предъявляемые к зданию 19
1.1.5. Требования к земельному участку 26
1.1.6. Санитарно-гигиенические требования 27
1.1.7. Противопожарные требования 28
1.1.8. Требования к условиям видимости и распостранения звуковой энергии. 29
1.1.9. Разработка эскизов объемно-планировочного решения здания 35
1.2. Обоснование выбора конструктивных элементов здания 41
1.2.1. Несущие элементы. 41
1.2.2. Элементы каркаса 42
1.2.3. Ограждающие конструкции 44
1.2.4. Наружная отделка здания. 48
1.2.5. Крыша 48
1.2.6. Полы 50
1.2.7. Окна и двери 54
1.2.8. Внутренняя отделка помещений 61
1.2.9. Теплотехнический расчет 62
2. Расчетно-конструктивный раздел. 69
2.1. Проектирование монолитного железобетонного перекрытия со стальным профилированным настилом 70
2.1.1. Конструкция монолитной плиты 70
2.1.2. Расчет спн в стадии бетонирования плиты 73
2.1.2.4. Проверка напряжений на опоре: 74
2.1.2.5. Проверка на прочность настила по поперечной силе: 74
2.1.3. Расчет плиты в стадии эксплуатации 75
2.1.4. Расчет балки настила 80
2.1.5. Расчет главной балки 82
2.2. Проектирование конструкции подиума зрительских мест второго этажа зрительских зала. 89
2.2.1. Расчет настила 89
2.2.2. Расчет балки 93
2.2.3. Проектирование стойки 95
2.2.4. Расчет базы стойки 97
3. Организация и технология строительного производства 104
3.1. Технологическая карта на бетонирование столбчатых фундаментов 105
3.1.1. Область применения 105
3.1.2. Организация и технология выполнения работ 105
3.1.3. Требования к качеству работ 109
3.1.4. Потребность в материально-технических ресурсах 115
3.1.5. Техника безопасности при производстве железобетонных работ 120
3.1.6. Технико-экономические показатели 121
3.2. Технологическая карта на разработку грунта в котловане 130
3.2.1. Область применения. 130
3.2.2. Организация и технология выполнения работ 130
3.2.3. Требования к качеству работ 134
3.2.4. Потребность в материально-технических ресурсах. 137
3.2.5. Техника безопасности при производстве земляных работ. 139
3.2.6. Технико-экономические показатели 139
4. Экономика строительства. 143
4.1. Определение сметной стоимости строительства 144
4.1.1. Экономика строительства 144
4.1.2. Сметное дело 144
4.1.3. Сметная документация. 146
5. Безопасность жизнедеятельности. 153
5.1. Безопасность жизнедеятельности. монтажные работы. 154
5.1.1. Общие положения 154
5.1.2. Организация выполнения работ 160
5.1.3. Требования техники безопасности и охраны труда, правила пожарной безопасности 161
5.1.4. Требования к рабочей площадке 161
5.1.5. Обязанности машиниста перед началом работы подъемника 162
5.1.6. Обязанности машиниста во время работы подъемника 163
5.1.7. Обязанности машиниста после окончания работы подъемника 165
5.1.8. Обязанности рабочего люльки перед началом работы 166
5.1.9. Обязанности рабочего люльки во время работы подъемника 166
5.1.10. Обязанности рабочего люльки после окончания работы 167
6. Гражданская оборона. 168
6.1. Защита населения от орудий массового поражения 169
6.1.1. Укрытие населения в защитных сооружениях 169
6.1.2. Рассредоточение рабочих, служащих и эвакуация населения 170
6.1.3. Средства индивидуальной защиты. 170
6.2. Действия по сигналам оповещения гражданской обороны 171
7. Охрана окружающей среды 173
7.1. Мероприятия по охране окружающей среды 174
7.1.1. Рекультивация земель 174
Заключение 177
Список используемых источников. 178
