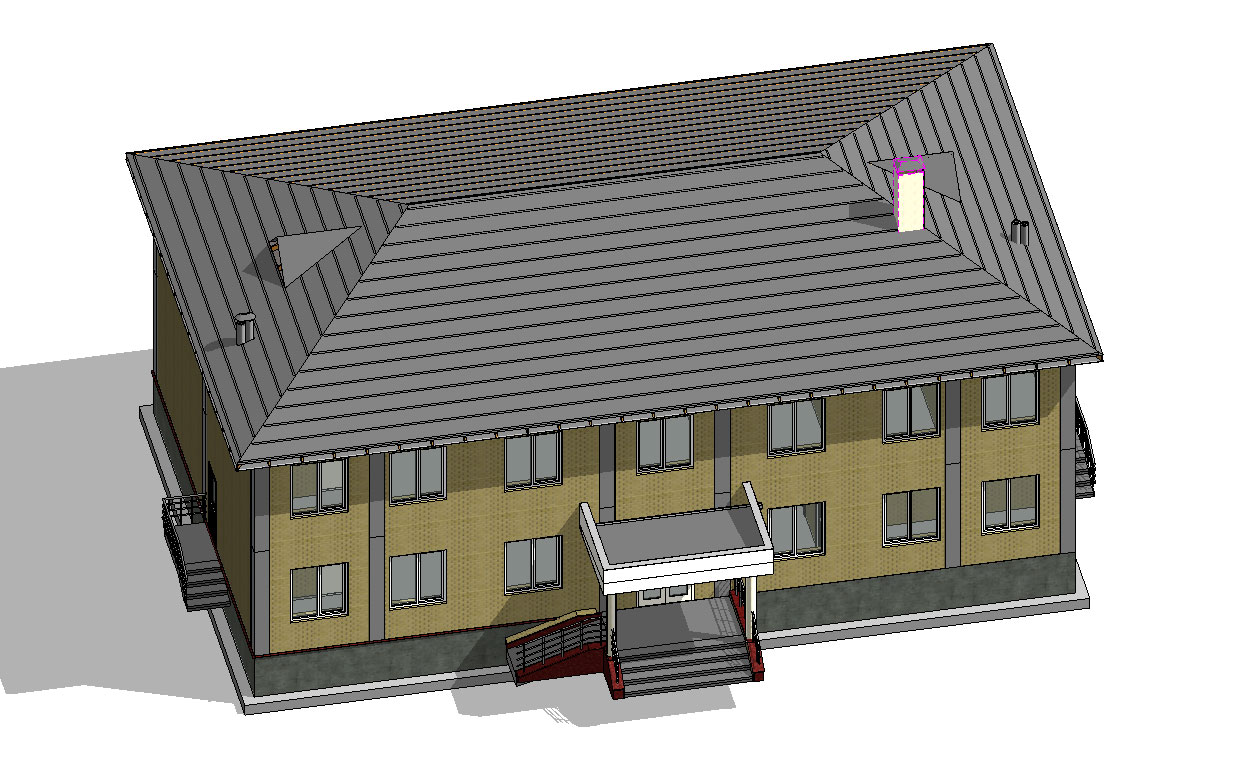

Двухэтажное административное здание (модель в Ревит)

Двухэтажное здание с санузлами на каждом этаже. Две руководительские комнаты с комнатами отдыха и отдельными санузлами.
Здание прямоугольное в плане, с размерами 21,0 х 13,0 (м) по осям, двухэтажное. Высота этажей - 3,3 м.
Здание выполнено в каркасной конструкции, с заполнением из кирпича М75,по ГОСТ 530-80 на растворе М50. Стены армированы сетками СГ-1,ш.675 мм. Перегородки- б=120 мм из кирпича М75 на растворе М50, армированы сетками С-1 шагом 675 мм. Категория кладки - II. Перекрытие и покрытие - ж/б круглопустотные плиты толщиной 220мм,
Кровля - металлочерепица по деревянным конструкциям. Утеплитель - керамзитовый гравий Y=600 кг/м3.
За относительную отм. 0,000 принят уровень пола (с отделкой) 1-го этажа, что соответствует отм. по ГП.
Внутренняя отделка – высококачественная штукатурка и покраска стен улучшенной водоэмульсионной окраской. Стены санузлов отделать керамической плиткой.
Полы помещений отделать ламинированной доской типа «Таркет», коридор и лестничная клетка отделаны италгранитом. Полы санузлов – отделать керамической плиткой.
Наружная отделка - Поверхности стен отделать высококачественной штукатуркой «под травертин» с добавлением коллера.
Витражи, фрамуги, окна выполнить из алюминиевого профиля с заполнением из стеклопакетов.
Двери межкомнатные– из МДФ типа "канадка", входные и внутренние двери сануздов из алюминиевого профиля с заполнением стеклопакетом (см. лист Ведомость заполнения дверных и оконных блоков).
Каркас кровли – деревянный. Покрытие - метал. Профнастил толщ. – 0,5мм.
Карниз здания и лобовая часть козырька главного входа - обшить композитными панелями типа «Алюкабонд»
Цоколь, боковые поверхности крылец и пандусов облицевать италогранитными плитами с рисунком «под природный камень».
Рекомендуется использовать строительные и отделочные материалы, инженерное оборудование местного производства.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ И ХАРАКТЕРИСТИКА ЗДАНИЯ
Класс функциональной пожарной опасности - Ф 4.3
Степень огнестойкости - II
Здание прямоугольное 21,0 х 12,0 м по осям.
Здание двухэтажное, Высота этажей 3.3 м.
Площадь территории - 1912.8 м2.
Площадь основания здания - 264.7 м2.
Общая площадь помещений - 429.2 м2.
Строительный объём здания - 1908.8 м3.

ПРИРОДНО КЛИМАТИЧЕСКИЕ УСЛОВИЯ
Расчетная температура воздуха: t = - 16,0 C
Вес снегового покрова - 50 кгс/м2.
Скоростной напор ветра - 38 кгс/м2.
Сейсмичность площадки строительства - 8 баллов.
Глубина сезонного промерзания 0,7м 1 раз в 50 лет.
Тип просадочности грунтов - II.
гидрогеологические условия -уровень грунт.вод ниже 12,0 м от поверхности природного рельефа

Состав: АР (планы, разрезы, фасады), 3D Модель Язык документа

Софт: Autodesk Revit 2019
