Двухэтажное общественное здание – библиотека на 45000 томов

Южно-Уральский государственный университет
Кафедра «Архитектура»
Курсовая работа по дисциплине «Основы архитектуры»
На тему: "Двухэтажное общественное здание – библиотека на 45000 томов"
Челябинск 2015

В соответствие с заданием по курсовому проектированию в здании расположены книгохранилище, абонемент, читальный зал, хозяйственные и подсобные помещения.
Место строительства – город Уфа.
Конструктивная система здания – стеновая.
Ориентация здания – меридиональная.

Здание имеет прямоугольную форму, размеры в осях: 1-2 - 18 м; А-Г- 12 м; состоит из двух этажей высотой 3,3 м; высота читального зала 6,6 м; подвал отсутствует. Связь между этажами обеспечивается с помощью сборной железобетонной двухмаршевой лестницы. Планировочная отметка земли -0,95 м.

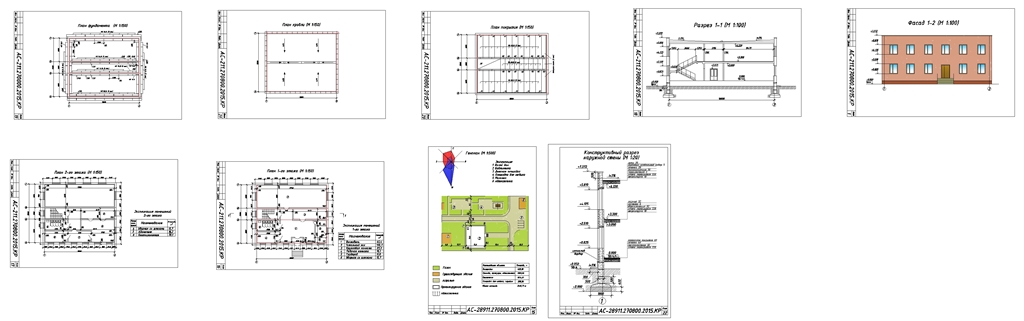

Графическая часть содержит:
1. Фасад (М 1:100)
2. Генплан (М 1:500)
3. План 1-го этажа (М 1:150)
4. План 2-го этажа (М 1:150)
5. Разрез (М 1:150)
6. План фундамента (М 1:150)
7. План покрытия (М 1:150)
8. План крыши (М 1:150)
9. Конструктивный разрез стены (М 1:20)

Содержание
Введение
1. Характеристика природно – климатических условий
2. Архитектурно - планировочное решение здания
3. Архитектурно – конструктивное решение здания
3.1 Фундамент
3.2 Стены
3.3 Покрытия
3.4 Крыша
3.5 Лестничный узел
4. Расчет ограждающей конструкции (теплотехнический расчет)
5. Инженерное оборудование здания
5.1 Вентиляция
5.2 Система отопления
5.3 Электроснабжение
5.4 Канализация
Список использованной литературы
Приложения
