Кинотеатр на 558 мест

Могилевский государственный технический колледж
Кафедра Архитектура
Курсовой проект по дисциплине "Архитектура гражданских промышленных зданий и сооружений"
На тему: "Кинотеатр на 558 мест "
Могилев, 2019

В данной работе все помещения кинотеатров можно объединить по своим функциональным признакам в следующие основные группы: группа зрительных помещений, группа помещений киноаппаратной и группа административно-хозяйственных помещений. В группу зрительских помещений входят: зрительный зал, кассовый вестибюль с помещениями касс, распределительные кулуары, кафе , курительная и санитарные узлы. Площади помещений определяются расчетными нормами.
В здание попадаем через остекленный тамбур глубиной 7,4м., далее в большой вестибюль с зонами отдыха. На первом этаже запроектировано кафе на 31 место. Отдельным входом запроектирован с заднего двора вход для персонала кухни, также имеется разворотная площадка для разгрузки продуктов. В кафе-баре предусмотрены все необходимые цеха, склад, холодильник, помещение для администрации и персонала.
Второй этаж увеличивается по площади за счет выступа зрительного зала. Так же на втором этаже находятся служебные помещения и администрация.
Размер наружных стен 400мм.Внутренние перегородки и стены из пеноблоков.
Перекрытие монолитное, толщиной 200 мм. Над техничским этажом и перекрытием первого этажа предусмотрен утеплитель толщиной 300мм.
Наружные двери двухстворчатые остекленные шириной 1750мм., внутренние двери в санузлах и тех.помещениях 710мм.
Высота окон 1700мм.
В пояснительной записке:
Введение
1 Архитектурно-планировочная часть
1.1 Место и район строительства
1.2 Генплан
1.3 Объемно-планировочные решения
2. Конструктивные решения
2.1 Фундамент
2.2 Стены и перегородки
2.3 Перекрытия
2.4 Лифты и лестничные клетки
2.5 Кровля
2.6 Окна и двери
3 Инженерное оборудование здания
4 Внутренняя отделка
5 Наружная отделка
6 Противопожарная безопасность
7 Технико-экономические показатели
Список литературы

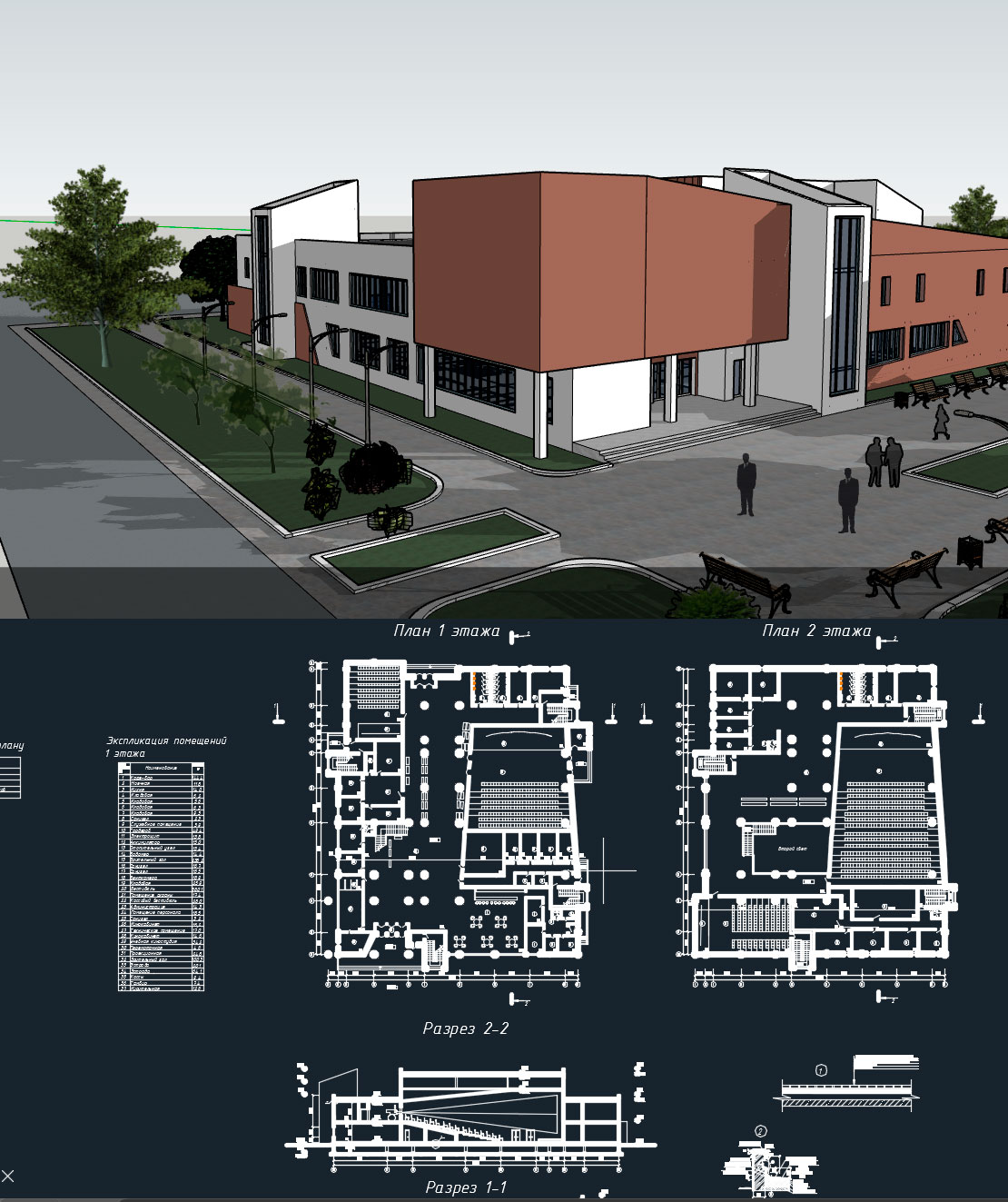

Состав: План 1 этажа,план 2 этажа,разрез 1-1,разрез 2-2,план фундамента,план перекрытий,план кровли,узлы,экспликации, 3D в SketchUp + ПЗ. Язык документа

Софт: AutoCAD 2017

Сайт: www

Файлы:
Кино/
Кино/zapiska.doc
Кино/~$олок 50х50х5х1056-ДЭ.003.m3~
Кино/моделина19.03.skp
Кино/чертежики.dwg
