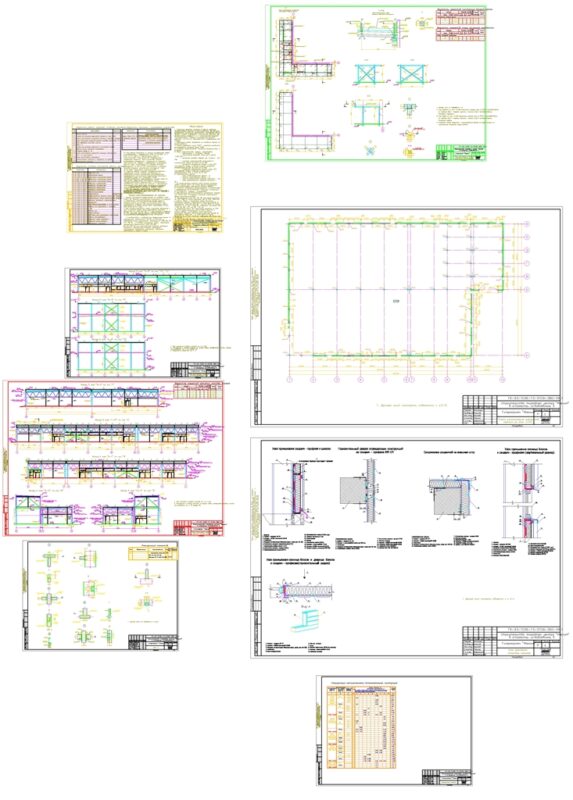

Строительство торгового центра Магнит в г.Кумертау

1. Технические решения, принятые в рабочих чертежах, соответствуют заданию на проектирование, требованиям действующих технических регламентов, стандартов, сводов правил, а также Требованиям к техническим решениям при проектировании разделов 3 и 4 "Архитектурные решения", "Конструктивные и объемно-планировочные решения" редакция 1 от 12.10.12, Краснодар-2012, утвержденным ЗАО "Тандер".
2. Настоящий проект разработан на основании задания на проектирование.
3. Проект разработан марки "КМ.1" и является основанием для разработки чертежей марки "КМД".
4. Площадка строительства: Республика Башкортостан, г. Кумертау.
5. Район строительства, нагрузки и воздействия:
- сейсмичность - не более 6 баллов;
- нормативный ветровой напор для III района -0,38 кПа;
- расчетная снеговая нагрузка для V района - 3,2 кПа;
- площадка строительства расположена в климатическом районе IВ (СНиП 23-01-99),
- расчетная температура воздуха -минус 35°С (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 по СНиП 23-01-99);
- расчетная температура воздуха -минус 42°С (температура воздуха наиболее холодных суток обеспеченностью 0,98 по СНиП 23-01-99).
6. Характеристики здания:
- класс ответственности здания - II;
- степень огнестойкости здания - II;
- класс конструктивной пожарной опасности - СО;
- класс функциональной пожарной опасности - Ф3.1.
7. За относительную отметку 0,000 принята отметка уровня чистого пола 1-го этажа здания гипермаркета, что соответствует абсолютной отметке 308,75.
8. Стальные конструкции запроектированы в соответствии с требованиями СП 16.13330.2011 "Стальные конструкции", СП 20.13330.2011 "Нагрузки и воздействия".
9. Изготовление металлоконструкций производить согласно ГОСТ 23118-2012 "Конструкции стальные строительные. Общие технические условия".
10. Примененные болты М12, М8, М6 нормальной точности по ГОСТ 7798-70 класса прочности 5.8 по ГОСТ 1759.4-87 с клеймом завода и маркировкой класса прочности. Применение кипящей и автоматной стали для болтов не допускается. Гайки М12, М8, М6 - по ГОСТ 5915-70 класса прочности 5 по ГОСТ 1759.5-87. Отверстия под болты М12 - ∅15 мм, М8 - ∅11 мм, М6 - ∅9 мм.
11. Монтажные болты М16 нормальной точности по ГОСТ 7798-70 класса прочности 5.8 по ГОСТ 1759.4-87 с клеймом завода и маркировкой класса прочности. Применение кипящей и автоматной стали для болтов не допускается. Гайки М16 - по ГОСТ 5915-70 класса прочности 5 по ГОСТ 1759.5-87. Отверстия под болты М16 - ∅19 мм.
12. Для монтажных сварных соединений элементов металлоконструкций должны применяться электроды типа Э42 по ГОСТ 9467-75. Высоту сварных швов принимать по наименьшей толщине свариваемых элементов, длину сварных швов принять по длине соприкасания свариваемых элементов, кроме оговоренных.
