Колумбарий кладбища

РП Колумбарий кладбища
1. Рабочая документация колумбария на кладбище Лайковское, расположенного по адресу: Московская область, выполнена на основании технического задания на проектирование, для следующих условий эксплуатации:
- климатический район - IIв по СП 131.13330.2020;
- расчетная снеговая нагрузка для III района - 180 кгс/м2;
- нормативная ветровая нагрузка для I района - 23 кгс/м2;
- абсолютная минимальная температура наружного воздуха - -42°С;
- нормативная глубина промерзания грунтов 1,3 м.
За относительную отметку 0,000 принят уровень чистого пола первого этажа.
Класс ответственности здания - II.
Степень огнестойкости здания - II по СНиП 21-01-97*.
Степень агрессивного воздействия среды - неагрессивная.
2. Конструктивные характеристики объекта

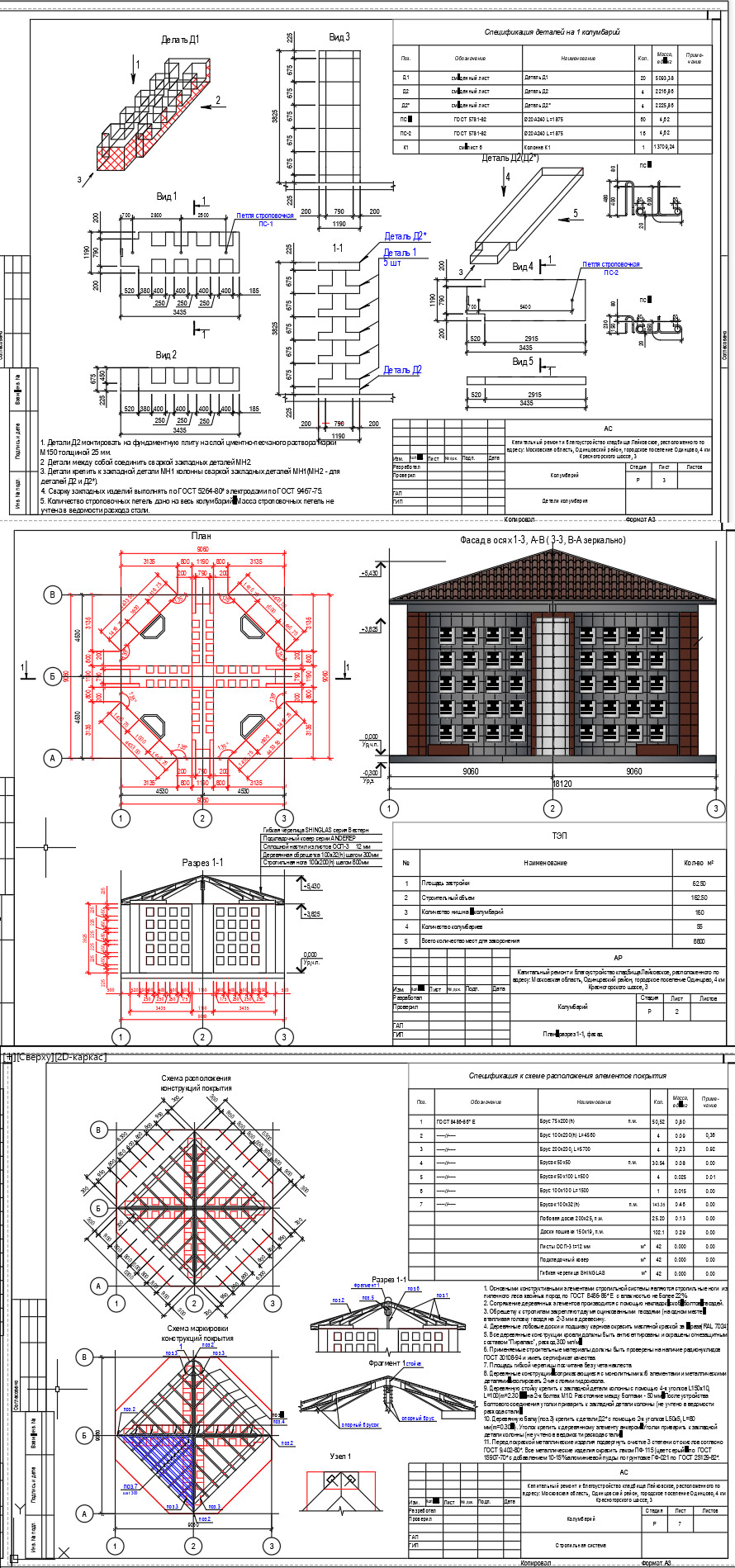

Колумбарий представляет собой, плиту восьмигранной формы размером 9,06 х 9,06 м на которую опираются ниши для хранения урн с шатровой кровлей.
Фундаменты- монолитная железобетонная плита из бетона класса В25, по морозостойкости - F150, по водонепроницаемости - W8; армированная арматурой периодического профиля класса А400 и А240. Под фундаменты выполнить подбетонку t=100 мм из бетона класса В7,5.
Основанием фундамента колумбария служит гравийная подушка толщиной 500мм (расчетное сопротивление основания составляет 10 т/м²). Напряжение под подошвой фундамента - 3,54 т/м².
Несущие элементы колумбария представлены монолитной колонной из бетона класса В15, F75, W4, армированная периодической арматурой класса А400 и А240, сборными ж/б элементами из бетона класса В15, F75, W4, армированная периодической арматурой класса А400.
Кровля выполнена шатровой с покрытием из гибкой черепицы SHINGLAS серия Вестерн.
Стропильные конструкции кровли представляют собой наслонные стропила, элементы которых работают как балки. Основным элементом их являются стропильные ноги, укладываемые вдоль ската и поддерживающие обрешетку.
