Лыжная база на 250 спортсменом

Мгэк,пгс,1989, Лыжная база, архитектура и записка

Запроектировано лыжная база на 250 спортсменов для учебно-тренировочных занятий, соревнований и массового катания, для строительства в городе Логойске.
Здание имеет квадратную в плане форму с размерами в осях:1-3 – 24 м; в осях А-Д – 24 м. Здание бесподвальное.
Здание одноэтажное. Высота этажа 3 м.
Эвакуация людей в случае пожара будет осуществляться: через наружные входные двери. Количество выходов - 3.
Инженерное оборудование здания:
- водопровод – хозяйственно-питьевой– от внешних сетей;
- канализация – хозяйственно-фекальная в наружную сеть;
- отопление – центральное, водяное от внешних тепловых сетей;
- вентиляция – естественно-вытяжная;
- горячее водоснабжение - от внешних сетей;
- электроснабжение – от внешней сети напряжением 380/220В;
- устройство связи – радиофикация, телефонизация, противопожарная и охранно-пожарная сигнализация.
По долговечности здание относится ко II классу, т.к. конструктивные элементы рассчитаны на срок службы 50-100 лет.
По огнестойкости здание относится ко II степени, т.к. основные конструктивные элементы здания выполнены из негорючих материалов – железобетона, кирпича.
Класс ответственности здания - II.
Технико-экономические показатели здания:
- площадь застройки здания А_з=576 м^2
- строительный объем здания V_стр=2188

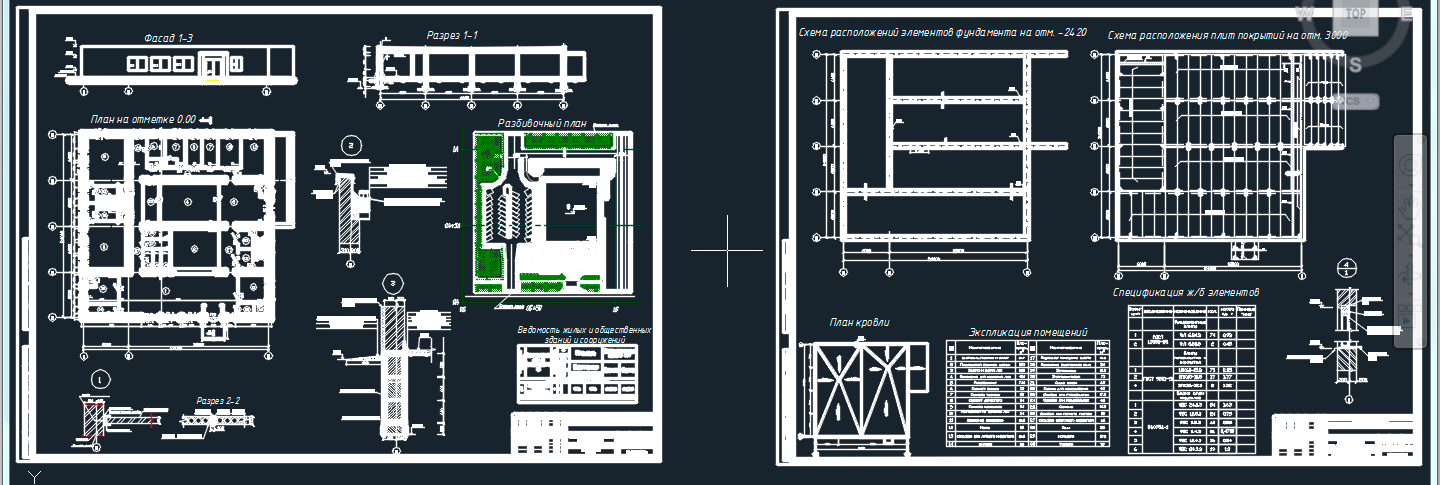

Состав: План этажа, разрезы , узлы фасад, разбивочный план, план плит перектытия, план кровли, экспликация помещений, спецификация жб элементов, и тд Язык документа
