Магазин в Нижегородской области

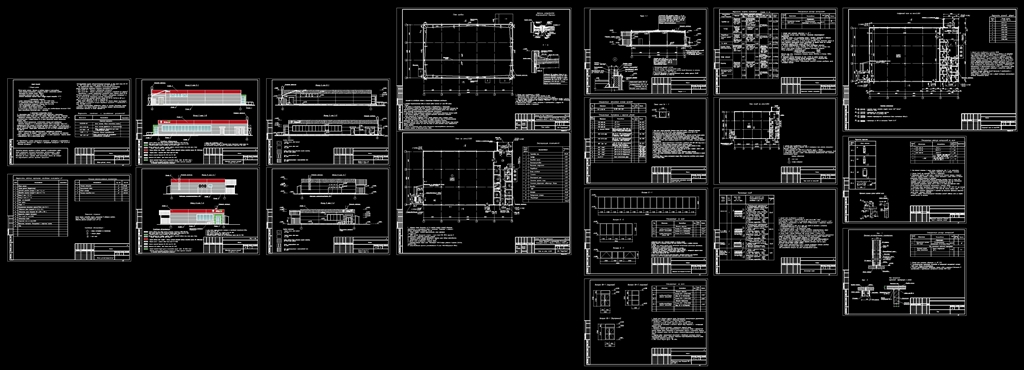

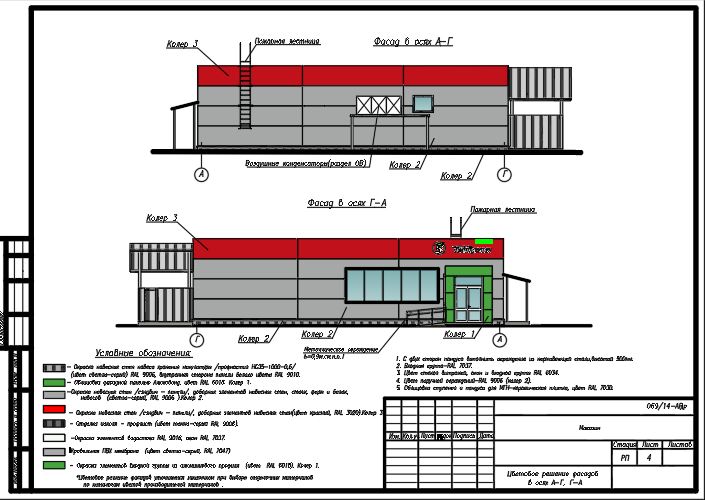

В данном разделе АР вы найдете полный комплект чертеже, эскизов, ведомости отделки и строительного материала. Конструктив и разрез здания.

ОБЩИЕ УКАЗАНИЯ.

1. Исходные данные.

Рабочий проект магазина выполнен на основании задания на проектирование.
Проект выполнен применительно к следующим природно- климатическим условиям:
Нормативный вес снегового покрова -240кг/м;
нормативный скоростной напор ветра -30кг/м;
расчетная температура наружного воздуха наиболее холодной пятидневки -31 С.

2. Характеристики сооружения:
- уровень ответственности сооружения - 2(по ГОСТ Р 54257-2010);
- по функциональной пожарной опасности здание относится к классу Ф 3.1;
- степень огнестойкости конструкций II (согласно СНиП 21.01-97*);
- класс конструктивной пожарной опасности - СО ;
- класс пожарной и взрыво-пожарной опасности - Г.
За относительную отметку принята отметка чистого пола, соответствующая абсолютной 123.40.
Здание-отапливаемое, влажностный режим - нормальный.

3. Архитектурно-конструктивное решение.
3.1. Проектируемое здание в плане представляет собой прямоугольник с примыкающими прямоугольниками навесов входных групп и зоны разгрузки. Габариты здания в осях -18,00х30,00м.
Ограждающие конструкции наружных стен -сендвич-панели заводского изготовления "Экотех" , из оцинкованной стали с минерало-ватным НГ( на основе базальтового волокна) наполнителем, толщиной 120мм.
Крепление панелей горизонтальное, соответственно каталогу узлов производителя.
Внутренние перегородки П-1 из гипсокартона толщиной 12,5мм по технологии "Knauf C112".
Перегородки,толщ.120мм приняты из полнотелого глиняного кирпича марки КОРПо 1НФ/100/2,0/15-
ГОСТ 530-2007на цементно-песчаном растворе М50. Блоки окон и витражей -металлопластиковые ,с двойным остеклением. Входные двери- металлические по ГОСТ 31173-2003. Внутренние двери по ГОСТ 6629-88.
Внутрение металлические двери (противопожарные) -индивидуального изготовления.
Кровля - кровельная ПВХ мембрана " Роквул",толщиной 1,2мм. Разделительный слой утеплитель -Роквул РуфБаттс (марок В и Н). Основание покрытия - из листов профнастила . Покрытие навесов - профилированный лист по металлическому каркасу.
