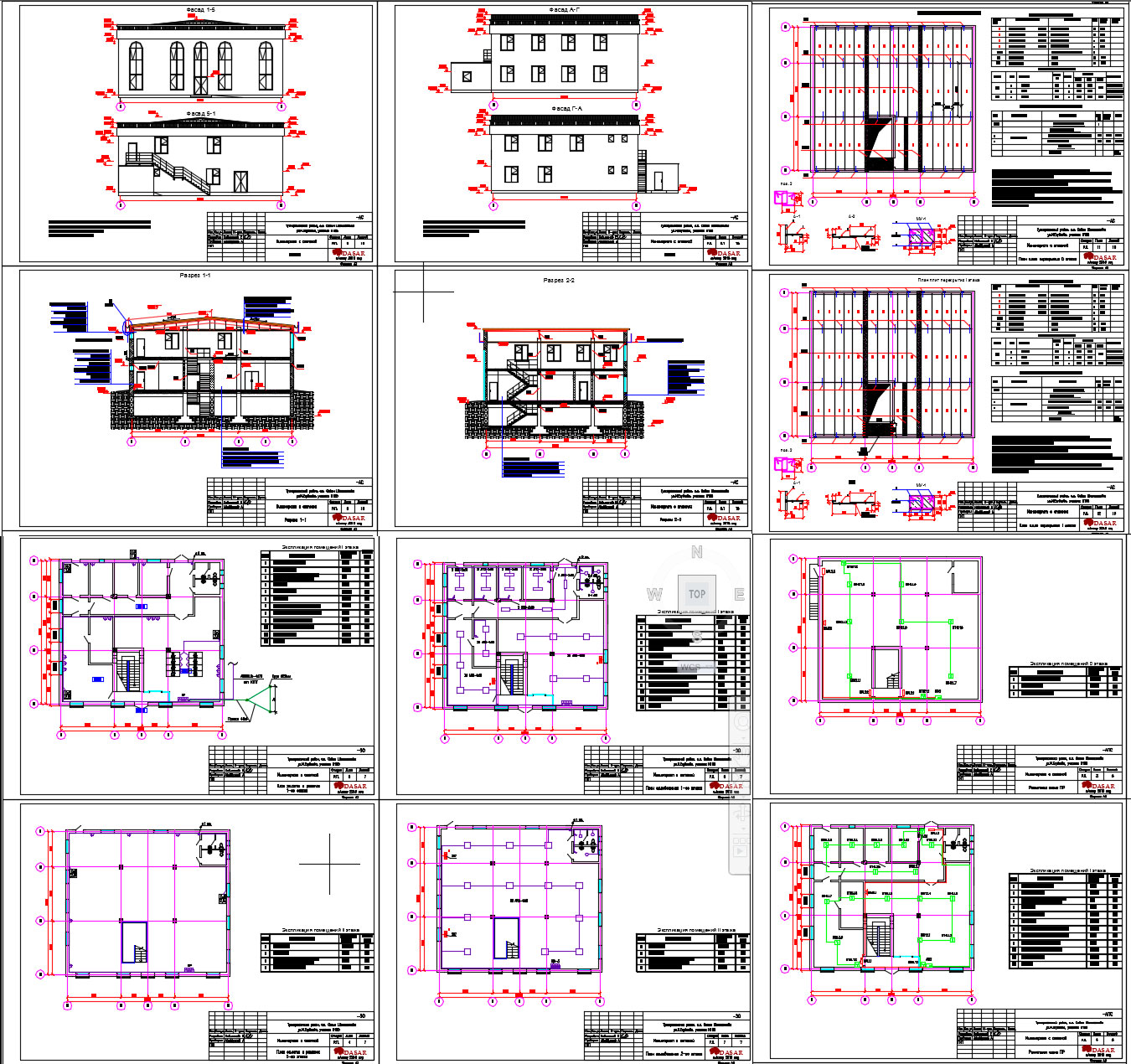

Конкурс асов 3D-моделирования

Минимаркет с аптекой

Этажность здания - 2 этажа.
В здании располагается минимаркет продовольственных и непродовольственных товаров и аптека. Зонирование торговли - по-этажное: Нулевой этаж - Складное помещение, первый этаж - продукты, второй этаж -торговый площадь открытого планирование. Количество работников - 10 человек.
Конструктивная схема:
Здание с неполным монолитным железобетонным каркасом.
Фундаменты - монолитный железобетонный ленточный, под колонны - столбчатый.
Горизонтальную гидроизоляцию стен выполнить из цементно-песчаного раствора на сульфатостойком портландцементе состава 1:2 и толщиной 20 мм. Вертикальную гидроизоляцию бетонных конструкций соприкасающихся с грунтом выполнить обмазкой из горячего битума БН-90/10 по слою грунтовки из 40% раствора битума в керосине за 2 раза. Вокруг здания асфальтобетонная отмостка t=100мм шириной 1500 мм.
Наружние выполнить толщиной 390 мм из пиленого известняка (ГОСТ 4001-84) размером 190x190x390 мм. марки М35, на цементно-песчанном растворе марки 50 с наружным утеплением минватой ГОСТ 9573-96 толщиной 100мм и отделкой керамогранитом по каркасу.
Перегородки толщ. 190мм выполнить из камня ракушечника М35 по ГОСТ 4001-84 на цементно-песчаном растворе
М50. Внутренние перегородки толщ. 120мм выполнять из обыкновенного глиняного кирпича М75 ГОСТ 530-90 на цементно-песчаном растворе М50. Примыкание кладки из камня-ракушечника к кирпичной выполнить перевязкой на глубину 200мм в шахматном порядке
через каждые 3 ряда кладки из камня-ракушечника по высоте.
В местах соединения кладки из камня-ракушечника с кирпичной, проложить сетку из арматуры 5В1 с ячейкой 50х100мм через 3 ряда кладки по высоте из камня-ракушечника с заведением ее на 500мм с каждой стороны. Наружные и внутренние стены армировать сеткой 5Вр1 100/100 через три ряда кладки. Расход сетки 1500кг.
Наружние нижние оконные откосы покрыть листовой кровельной сталью.
Перекрытие - ж/б плиты.
Кровля скатная. Водосток организованный.
Окна выполнить из металлопластикового профиля со стеклопакетами.
Витражи выполнить из алюминиевого профиля со стеклопакетами.
Полы выполнять после прокладки всех инженерных коммуникаций.

Характеристика здания:
Уровень ответственности - II - технологически не сложный
Степень огнестойкости - II
Сейсмичность района строительства не более 6 баллов.
Для данного района строительства приняты следующие нормативные
нагрузки:
-масса снегового покрова на 1 м кв. горизонтальной поверхности земли для I района
Pн = 50 кг/м кв.
-давление ветра для IV района на высоте до 10 м над горизонтальной поверхностью
земли Pн = 48 кг/м кв.
Температура наружного воздуха, град.С:
наиболее холодной пятидневки минус 17,
наиболее холодных суток минус 19.
За условную отметку ±0,000 здания принят уровень чистого пола первого этажа
проектируемого здания.

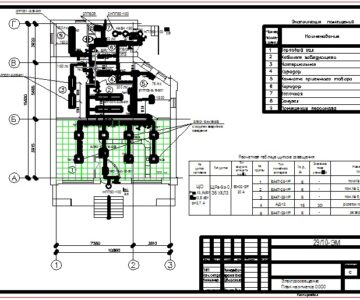

Состав: Рабочий проект Язык документа

Софт: AutoCAD 15

Файлы:
минимаркет с аптекой АС.ВК.ЭО.ОВ.ТХ.АПС итд — копия.dwg
