ДГТУ, каф. ГиПЗ
дис. Спортивные здания и помещения для торговли
"Многофункциональная ледовая арена"
Ростов-на-Дону 2022г.
Курсовой проект выполнен на основе действующих строительных норм и правил, привязан к г. Ростов-на-Дону, Советский район.
Здание в плане сложной формы размером 60,3м х 93,6м в осях. Этажность – 2 этаж. Количество этажей здания - 2. На отм. 6,600 предполагается размещение помещения венткамер. Высота этажей (в чистоте): 1-го этажа (в чистоте) – 3,6м; 2-го – 3м; помещение ледовой арены – 6,6м и 1м (до низа элементов покрытия). Высота здания до верха строительных конструкций покрытия (парапета) – 6,6 м. Здание в плане состоит из прямоугольника с выступающими частями. Объемно-пространственная композиция представляет собой пересечение двух разновысотных объемов 1-о и 2-х этажных частей. Акцент сделан на объемах за счет двухсветного пространства (ледовая арена).
Конструктивная схема запроектированного спортивного здания - каркасная, несущими элементами являются колонны и ригели.
Конструктивную структуру здания составляют следующие взаимосвязанные конструктивные элементы:
• Фундамент имеет монолитную ж/б плиту высотой 600 м;
• Наружные стены состоят из кирпича с искусственным облицовочным камнем, воздушной прослойки, утеплителя и вентфасада толщиной 388 мм;
• Перекрытия ж/б монолитные толщиной 200 мм;
• Кровля круглая.

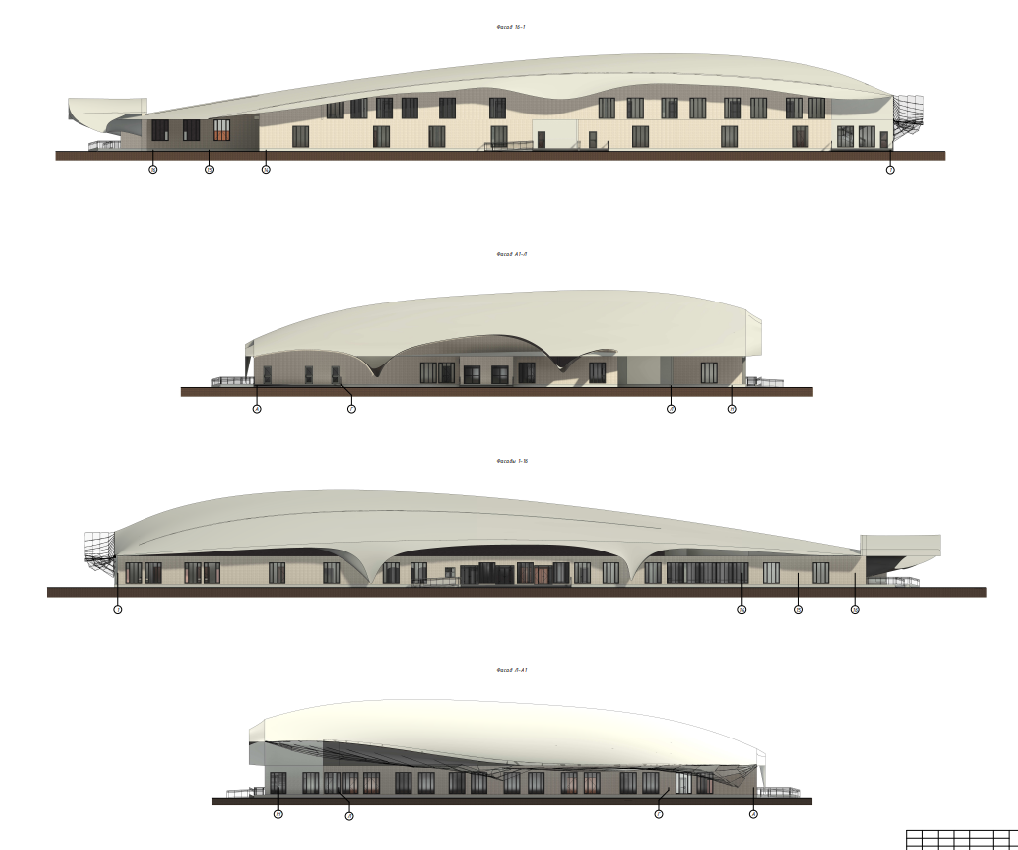

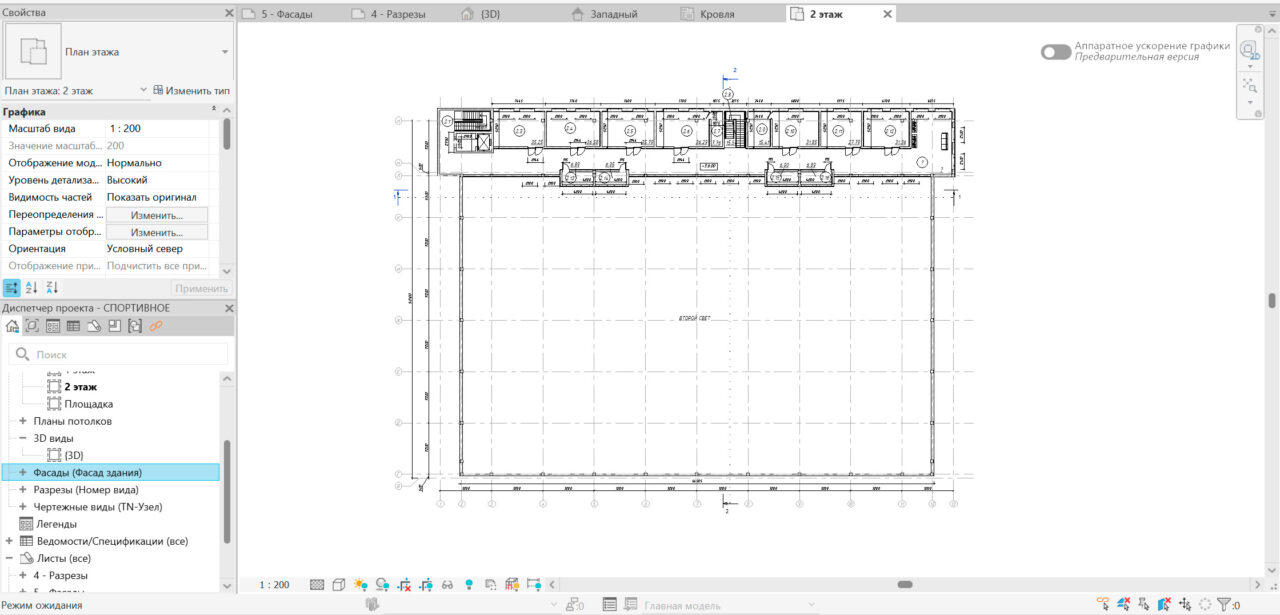

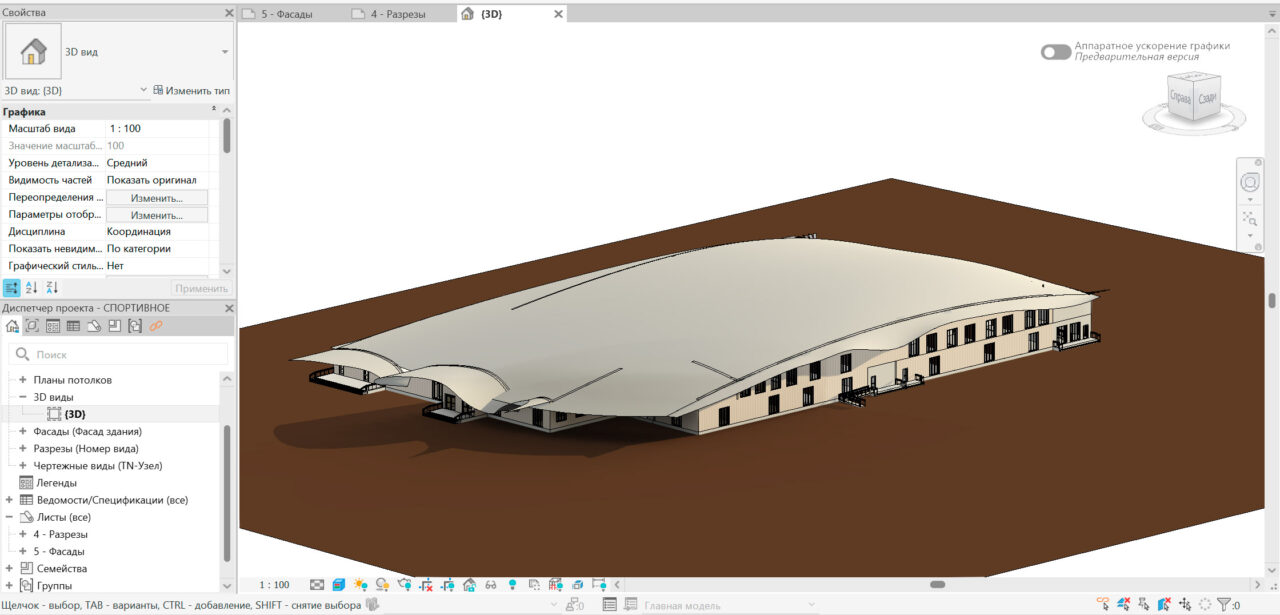

Курсовой проект на тему «Проектирование универсального спортивного комплекса» по дисциплине «Здания спортивного назначения и сооружения для торговли» представлен альбомом чертежей объемом 6 листов формата А1, А2 и А3.
Целью данной работы является обучение навыкам архитектурно- строительного проектирования спортивного здания. Главная задача проектной работы – освоить принципы разработки объёмно- планировочной структуры, конструктивных решений спортивного здания с использованием нормативных и справочных материалов.
Содержание
ВВЕДЕНИЕ 4
1. Исходные данные 5
2. Схема планировочной организации земельного участка 7
3. Архитектурно-планировочные решения 9
4. Конструктивные решения 11
5. Архитектурное решение фасада и наружная отделка 14
6. Внутренняя отделка 15
7. Противопожарные мероприятия и эвакуация людей из здания 16
8. Мероприятия, учитывающие потребности маломобильных групп населения 18
9. Основные строительные показатели 19
Заключение 19
ПЕРЕЧЕНЬ ИСПОЛЬЗУЕМЫХ ИНФОРМАЦИОННЫХ ИСТОЧНИКОВ 20
