Музейный комплекс

Ульяновский государственный технический университет
Кафедра архитектурного строительного проектирования
Курсовой проект по дисциплине "Архитектура гражданских промышленных зданий и сооружений"
На тему: "Музейный комплекс"
Ульяновск 2017

В данной работе запроектировано здание музейный комплекс

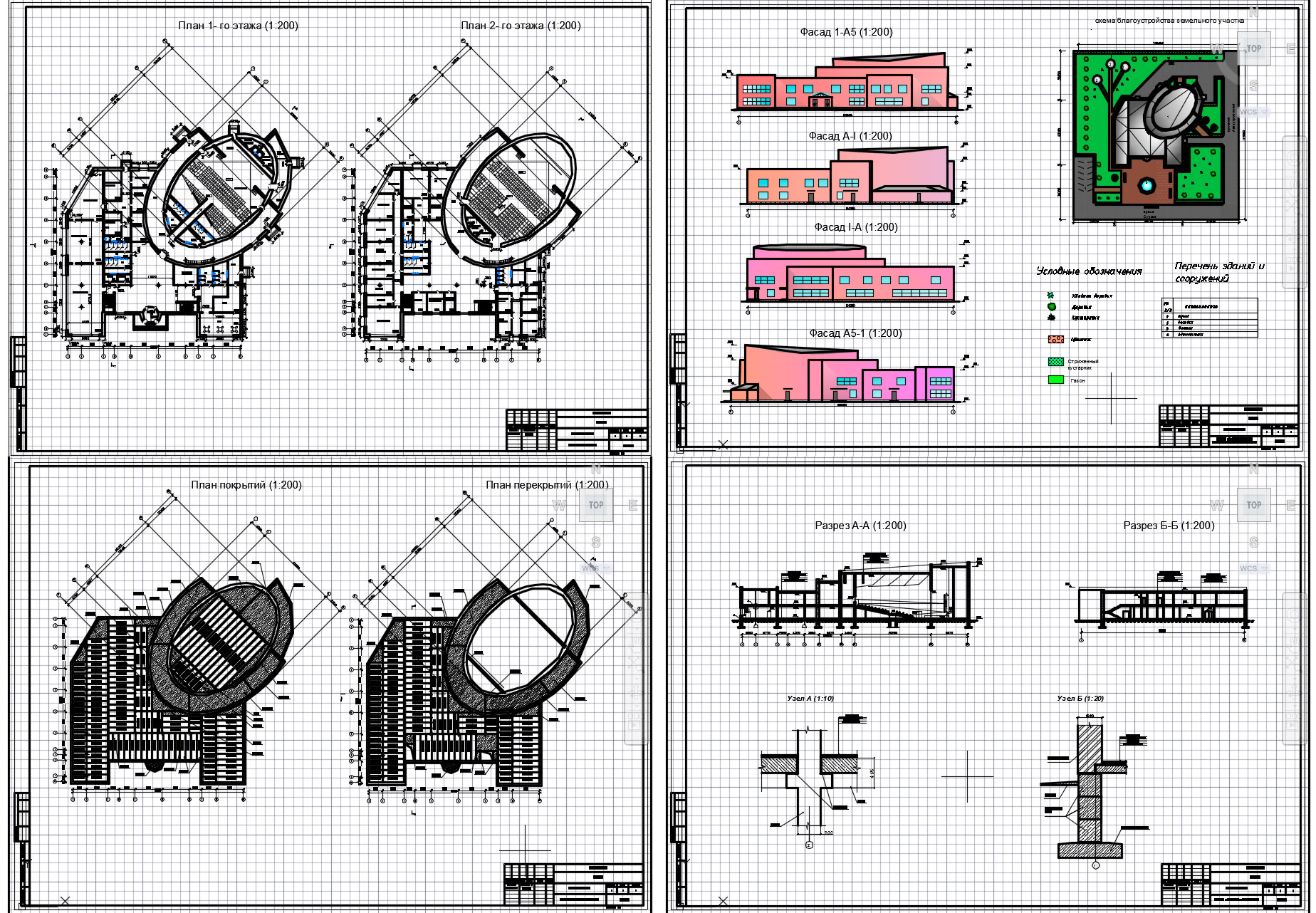

Чертеж содержит планы этажей, фундаментов, перекрытий, покрытий, кровли. Фасады (4шт), Разрезы(2шт), Узлы(2шт)
В пояснительной записке:
Содержание
Задание
Введение
1. Описание схемы благоустройства земельного участка
2. Объемно-планировочное решение
3. Конструктивное решение
4. Инженерное обеспечение
Список литературы

Музейный комплекс должен состоять из трёх частей: зрелищной части, музейный функциональный блок, блок делового общения; которые включают в себя следующие помещения:
1. зрелищная часть:
- входной блок ( состоит из: тамбура, кассового вестибюля (20м2), гардероба (60м2), поста охраны (10м2), экскурсионного бюро (15м2), киоска для продажи сувениров (10м2));
- гримоуборные (женская и мужская; по 30 м2);
- кинопроекционная ( включает в себя киноаппаратную, перемоточную, тамбур; всего 25м2);
- склад декораций и бутафорий ( 50м2);
- фойе ( 150м2);
2. музейный функциональный блок:
- экспозиционный зал (на 400м2 и на 600м2);
- кинолекционный зал (60м2);
- вспомогательные помещения ( включают в себя: фотолабораторию (20м2), реставрационную мастерскую (60м2), столярную мастерскую (35м2), слесарную мастерскую (25м2), фондохранилище (45м2),приёмную экспонатов (50м2), три кабинета для научной работы (по 20м2));
3. блок делового общения ( администрация):
- кабинет руководства (20м2);
- два кабинета для заместителей руководства (по 15м2);
- приёмная секретаря (20м2);
- бухгалтерия (25м2);
- три офисных помещений ( по 18м2);
-отдел кадров ( 30м2);
- две комнаты обслуживающего персонала ( по 15м2).
-детский комплекс ( 100м2);
-концеренц.зал ( 60-70 м2)

Состав: Планы 1го и 2го этажей, План перекрытий, План покрытий, План фундаментов, План кровли, Разрезы А-А и Б-Б, Узлы А и Б, Схема благоустройства земельного участка, Фасады 1-А5, А-1, 1-А и А5-1 Язык документа

Софт: AutoCAD 2015

Просмотр файлов
музей/
музей/impossible1.dwg
музей/Документ Microsoft Word.docx
