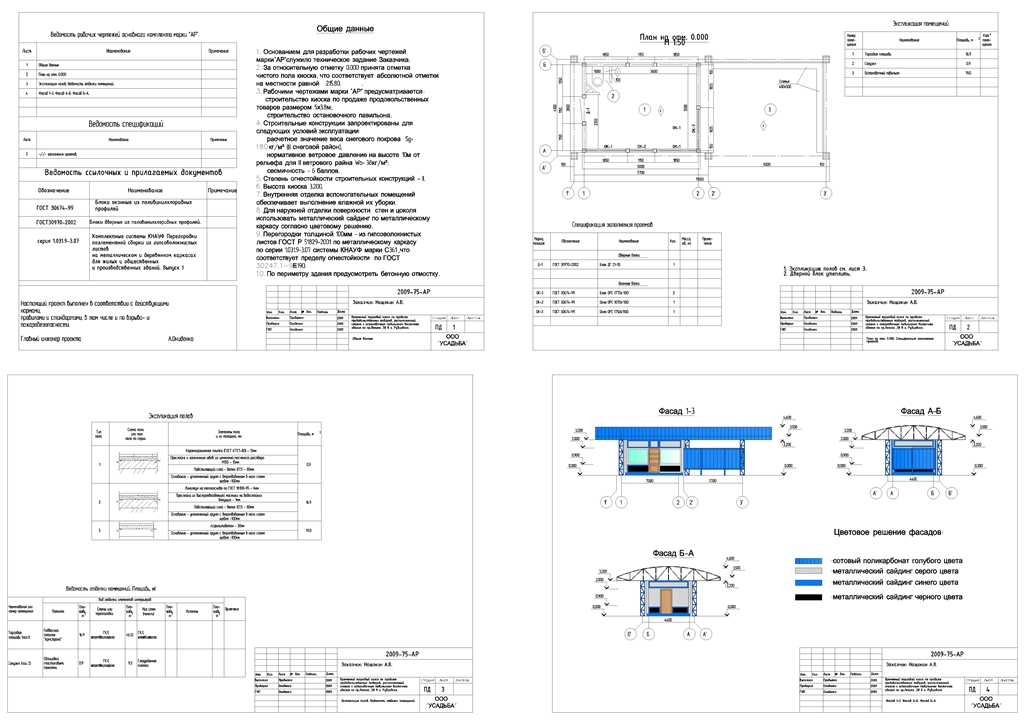

павильон с остановкой из металлокаркаса, с размерами 4х7м, с конструктивными и архитектурными решениями.
1. Основанием для разработки рабочих чертежей марки"АР"служило техническое задание Заказчика.
2. За относительную отметку 0.000 принята отметка чистого пола киоска, что соответствует абсолютной отметки на местности равной 215.80. .
3. Рабочими чертежами марки "АР" предусматривается:
-строительство киоска по продаже продовольственных товаров размером 5х3.8м;
- строительство остановочного павильона.
4. Строительные конструкции запроектированы для следующих условий эксплуатации:
- расчетное значение веса снегового покрова Sg= 180 кг/м² (III снеговой район);
- нормативное ветровое давление на высоте 10м от рельефа для III ветрового райна Wo= 38кг/м²;
- сесмичность - 6 баллов.
5. Степень огнестойкости строительных конструкций - II.
6. Высота киоска 3.200.
7. Внутренняя отделка вспомогательных помещений обеспечивает выполнение влажной их уборки.
8. Для наружней отделки поверхности стен и цоколя использовать металлический сайдинг по металлическому каркасу согласно цветовому решению.
9. Перегородки толщиной 100мм - из гипсоволокнистых листов ГОСТ Р 51829-2001 по металлическому каркасу по серии 1.031.9-3.07 системы КНАУФ марки С361 ,что соответствует пределу огнестойкости по ГОСТ 30247.1-94- Е190.
10. По периметру здания предусмотреть бетонную отмостку.
