Придорожное кафе быстрого питания АР

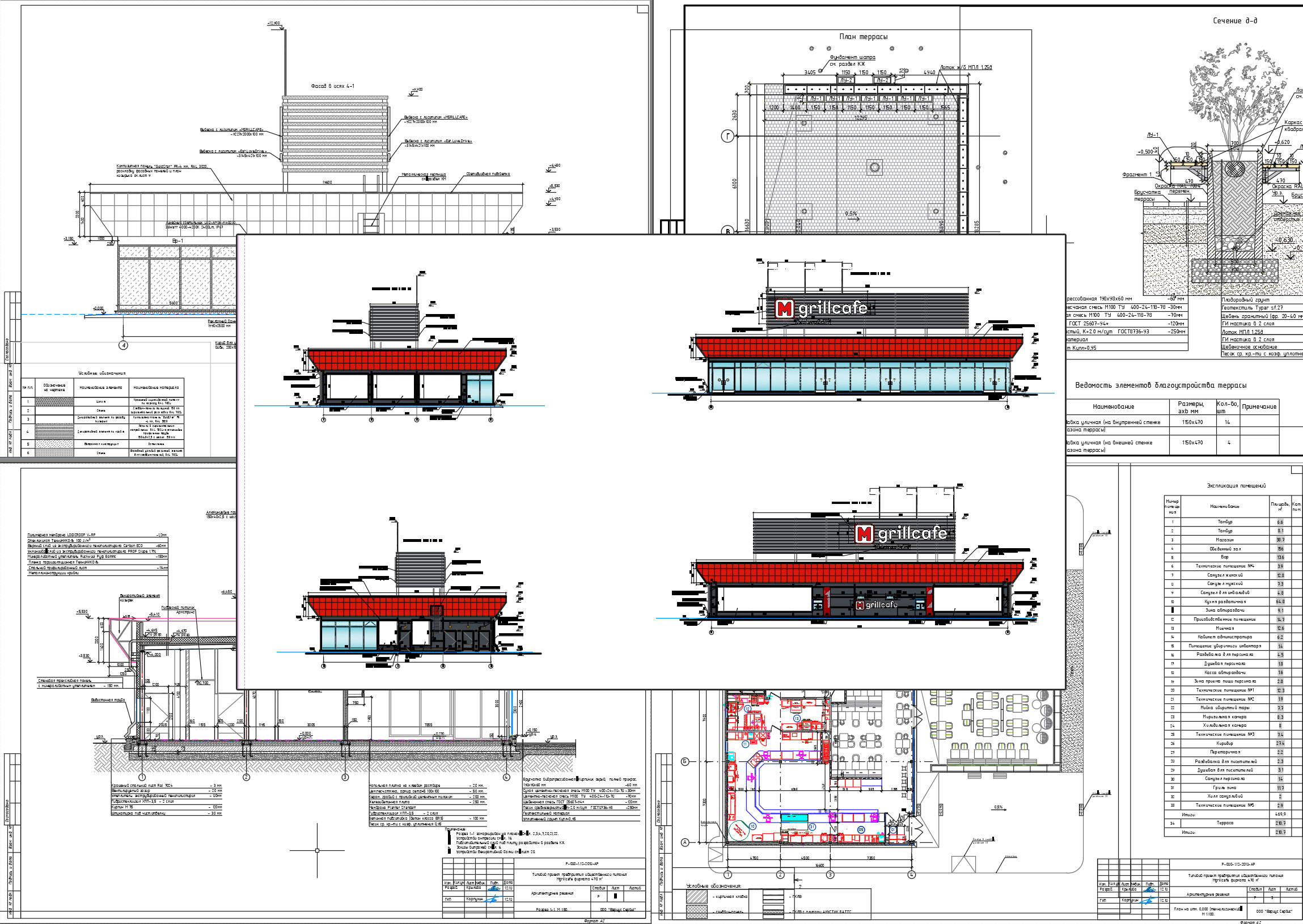

Комплект чертежей для строительства кафе быстрого питания. Реализован на высокоскоростных трассах. Архитектурные решения типового проекта многократного применения предприятия общественного питания формата 470 кв.м.

Общие указания
3. Проект выполнен применительно к следующим условиям:
- степень огнестойкости здания - III;
- уровень ответственности зданий – нормальный;
- класс конструктивной пожарной безопасности - С0.
4. Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.
6. Конструктивная схема здания - рамно-связевая. Несущие конструкции - стальные колонны.
7. Наружные стены запроектированы из легких 3-х слойных панелей из негорючего эффективного утеплителя на базальтовой основе и облицовкой с двух сторон оцинкованным стальным листом с полимерным покрытием "POLYSTER". Крепление панелей к каркасу, узлы заделки и фасонные элементы приняты по техническому каталогу "ТермоСпецПанель".
Цоколь выполняется из кирпича керамического полнотелого обыкновенного марки М75 ГОСТ 530-2007 на растворе М100-120 мм; гидроизоляция - 2 слоя гидростеклоизола; утеплитель - экструдированный пенополистирол - 80 мм; направляющие профили; облицовка - крашенный металлический лист - 4 мм.
14. Кровля здания торгового центра состоит из полимерной мембраны Logicroof V-RP, уложенной на плиты из экструдированного пенопилистирола Carbon ECO. Разуклонка кровли выполнена с помощью уклонообразующего слоя из экструдированного пенополистирола PROF Slope 1.7%. Утеплитель из пенополистирола укладываются на минераловатные плиты Rockwool Руф Баттс. В качестве несущего основания для устройства утеплителя применяется стальной профилированный лист высотой 114 мм. С внутренней стороны помещения профлист требуется окрасить в Ral 9010.
