Проект магазина смешанной торговли + 3D-модель

Курсовой проект по дисциплине "Проектирование зданий и сооружений"
На тему: "Проект магазина смешанной торговли"
Москва 2015

В данном проекте представлены основные чертежи для строительства Магазина смешанной торговли.

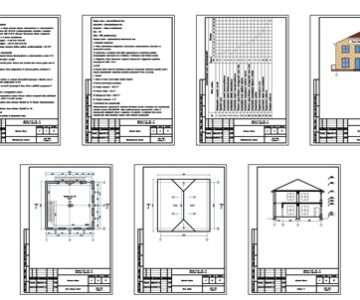

Графическая часть содержит 2 фасада, план, разрез, план фундамента, план стропил, план кровли, план перекрытий, узел примыкания крыши к стене и 3D-модель здания.
Курсовой проект содержит 2 листа формата А1 графической части и 23 страницы пояснительной записки.

Магазин включает в себя 74кв.м. для торговли, помещения для персонала, склады, тамбур, площадку для разгрузки товара и местом для продажи с лотков.

Габаритные размеры здания в осях - 12,6м - 12м.

Состав: Фасады, план этажа, разрез, экспликация, план фундаментов, план кровли, план стропил, план перекрытий, узел примыкания крыши к стене Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Проект магазина смешанной торговли + 3D-модель

Курсовой проект\3D-модель.dwg
Курсовой проект\Курсовая работа.dwg
Курсовой проект\Пояснительная записка.docx
Курсовой проект
