Здание прямоугольной формы в плане с размерами в осях «1-5» 14,6 м., в осях «А-Е» 26,9 м.
Здание имеет три этажа. Высота здании 13,7 м.

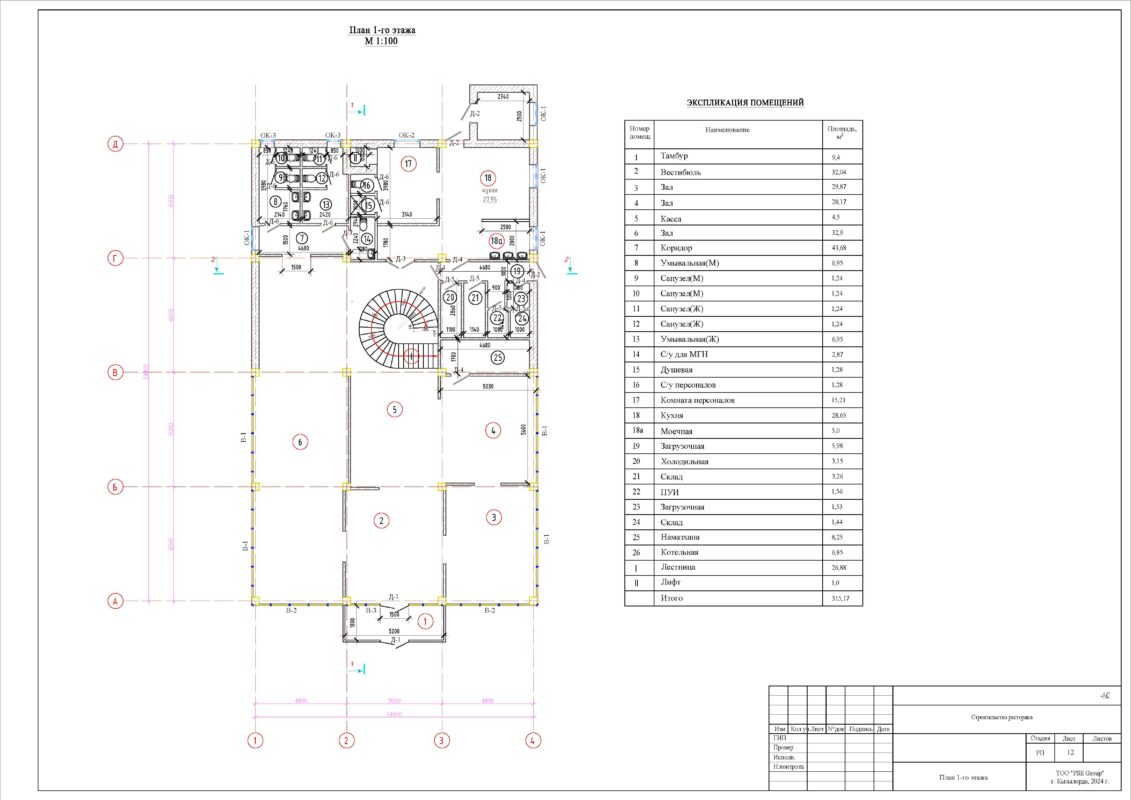

На первом этаже располагаются: тамбур, вестибюль, зал, касса, коридор, умывальная, санузел, с/у для МГН, душевая, с/у персоналов, комната персоналов, кухня, моечная, загрузочная, холодильная, склад, ПУИ, загрузочная, склад намазхана, котельная
На втором этаже располагаются: кабина, зал, холл, техпомещение, санузел, умывальная, коридор
На третьем этаже располагаются: администрация, терасса, холл, техпомещение, санузел, умывальная, коридор.
Строительный объем – 5450,5 м3
Общая площадь – 1182,8 м2;
Площадь застройки – 387,6 м2;
Расчетная площадь – 939,27 м2;
Этажность – 3-этажа.

3.1. Общая характеристика здания
Класс здания - II класса.
Степень долговечности - III класса.
Степень огнестойкости - II.
Класс функциональной пожарной опасности – Ф 5.1
Категория здания по взрывопожарной и пожарной опасности - Д
Класс конструктивной пожарной опасности –СØ
Класс пожарной опасности строительных конструкции -КØ
Здание отапливаемое, tBH= +18°С.
Район строительства – IVГ (СП РК 2.04-01-2017) «Строительная климатология»
Нормативная снеговая нагрузка – 50 (80-расчетная) кгс/м2.
Нормативная ветровая нагрузка – 38 (56-расчетная) кгс/м2.
Расчетная температура наиболее холодной пятидневки –24,33°С.
Расчетная температура наиболее холодных суток –27,1°С.
Сейсмичность района - 6 баллов

3.2. Конструктивные решение
Конструктивные решение

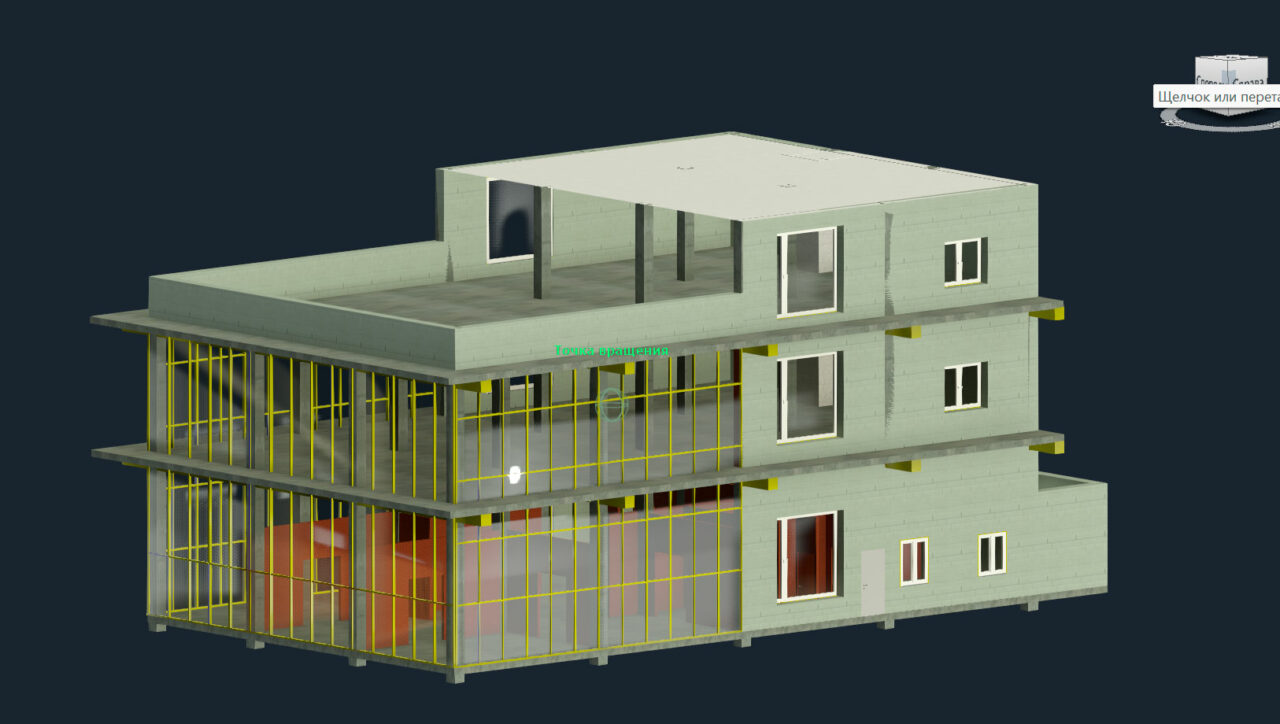

Здание выполнено по пространственной каркасной конструктивной системе в виде рамного каркаса, образованного монолитными железобетонными продольными рамами с шагом 4,8;5,0;6,0 м, объединенными поперечными ригелями в пространственный каркас, в котором вертикальные и горизонтальные нагрузки воспринимает и передает основанию рамный каркас.
Колонны каркаса приняты сечением 0,4x0,4м из бетона кл С20/25 с армированием

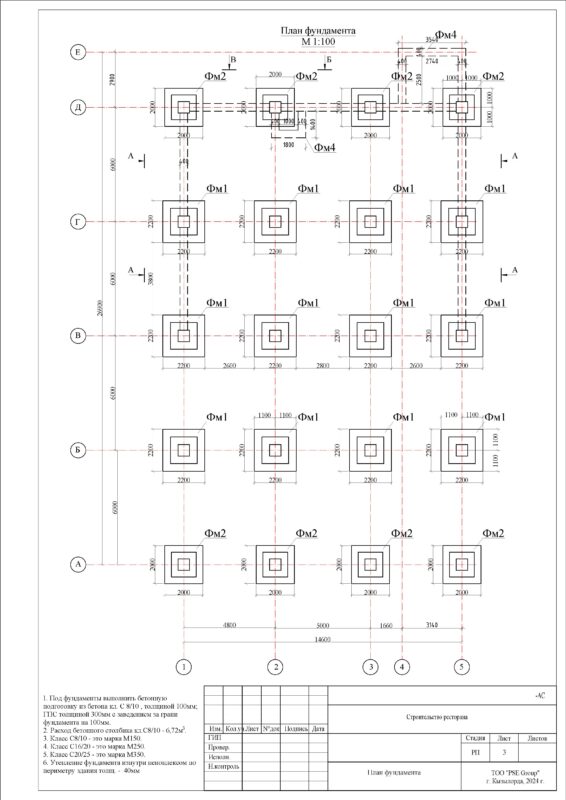

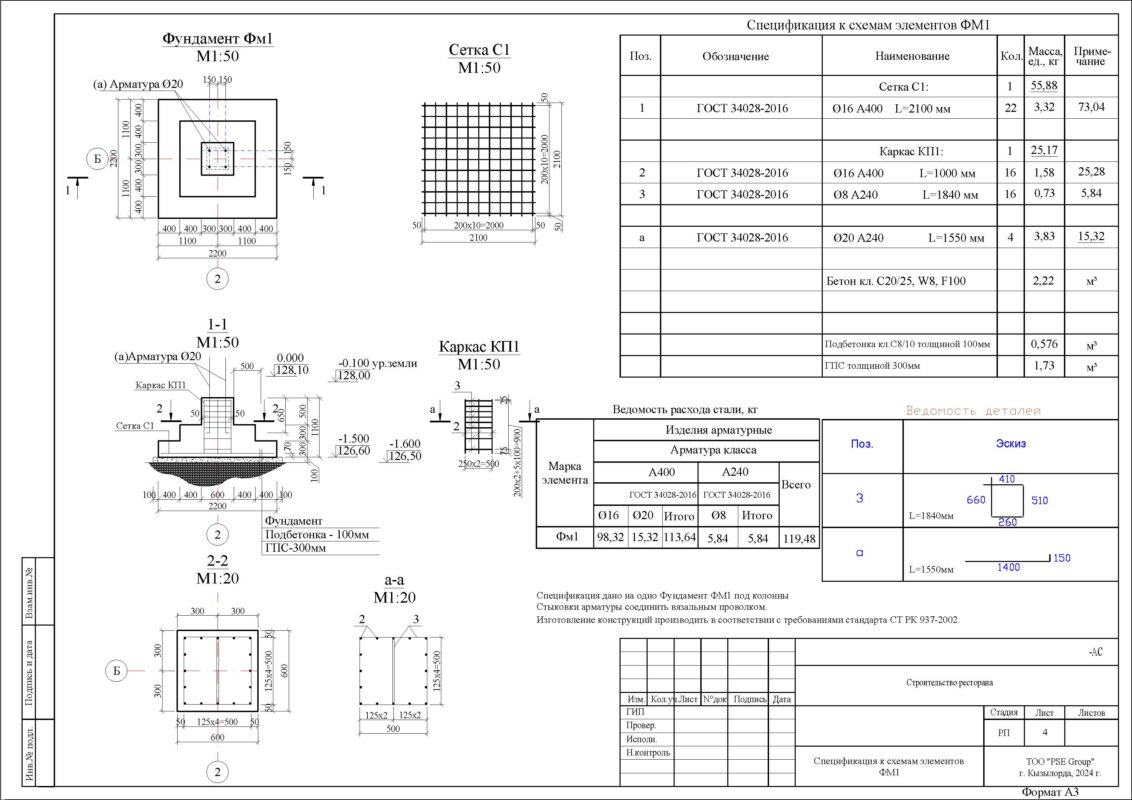

Фундаменты:монолитная железобетонная плита из бетона кл.С 20/25,стены из блоков стен подвалов по ГОСТ 13579-78*.Все фундаменты из бетона кл.С 20/25 с армированием пространственными вязанными каркасами из стержневой арматуры класса А400 и по А240 по ГОСТ 34028-2016. Основание фундамента служит бетонная подготовка толщиной 100 мм С8/10, ГПС толщиной 300мм.
Наружные и внутренние стены выполнить из ячеистого бетона в клеевым раствором Premix.
Монолитный пояс на лифтовом шахте из железобетона толщиной 250 мм кл бетона С20/25.
Лифт с выходом в кухню является пассажирским для персоналов. Стены шахты лифта выполнить из обыкновенного полнотелого керамического кирпича КР-р-по 1НФ /150/2,0/25/ГОСТ530-2012 (Морозостойкость F-25) на цементно-известковом растворе М50.
Кровля: -плоская.Конструкция кровли из плитки. Работы по устройству кровли выполнять в соответствии с требованиями СН РК 3.02-37-2013* "Крыши и кровли", СП РК 2.04-108-2014 "Изоляционные и отделочные покрытия" и СН РК 1.03-05-2011 "Охрана труда и техника безопасности в строительстве" .
Полы - керамические плитки по серии 2.244-1 вып.6

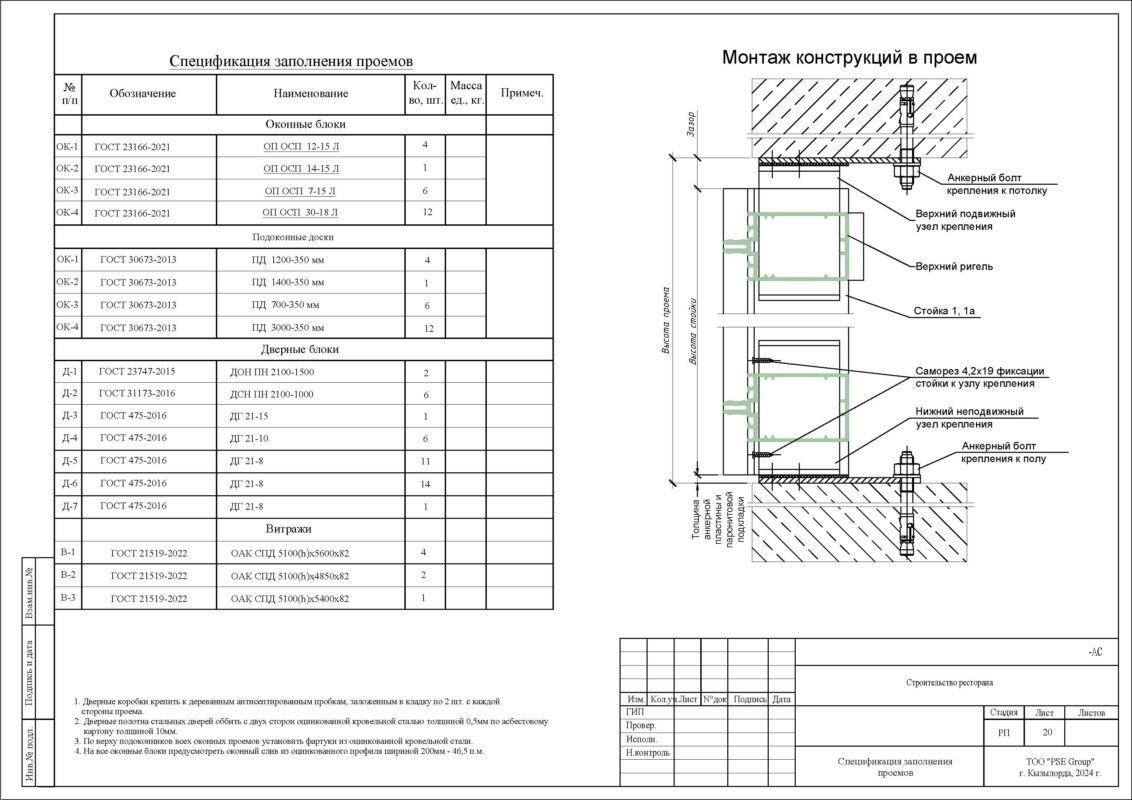

Оконные блоки - металлопластиковые по ГОСТ 23166-99.
Внутренние двери - деревянные по ГОСТ 475-2016
Наружные двери - стальные по ГОСТ 31173-2016
Витражы - алюминиевых профилей


Сообщить о проблеме
Автор
user-avatar Project
Дата
01.04.2025
Язык
Русский
Состав

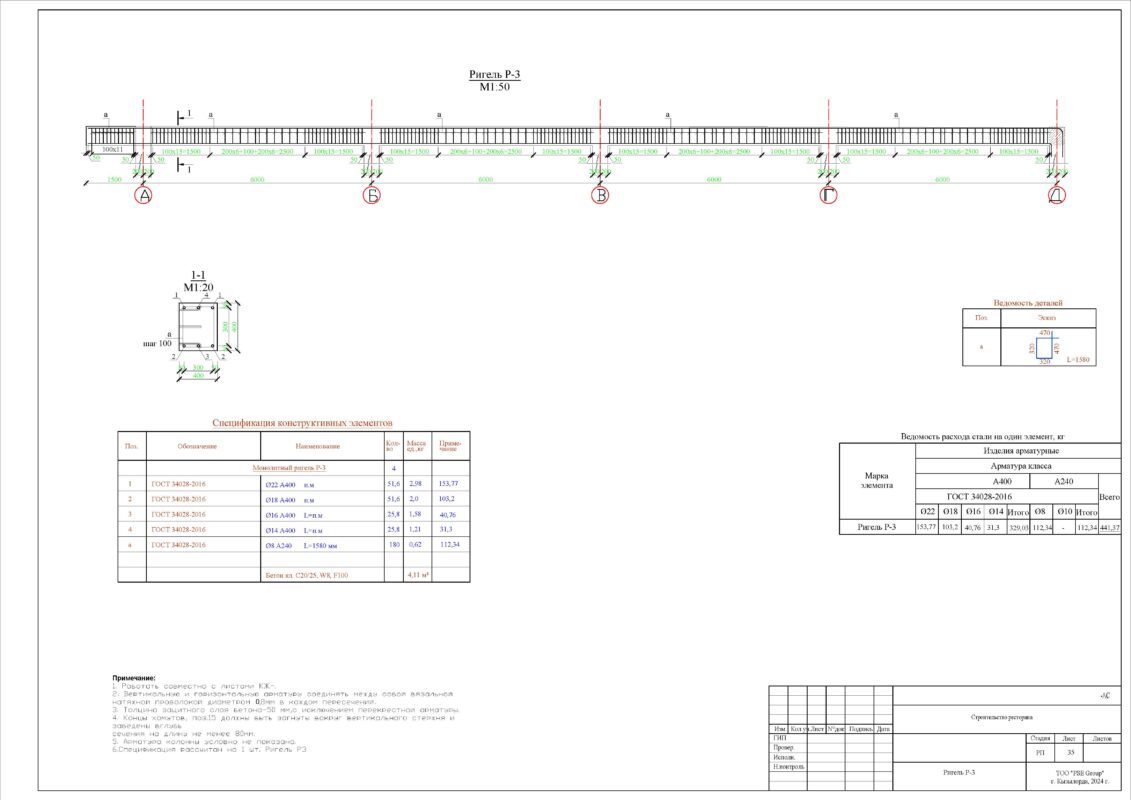

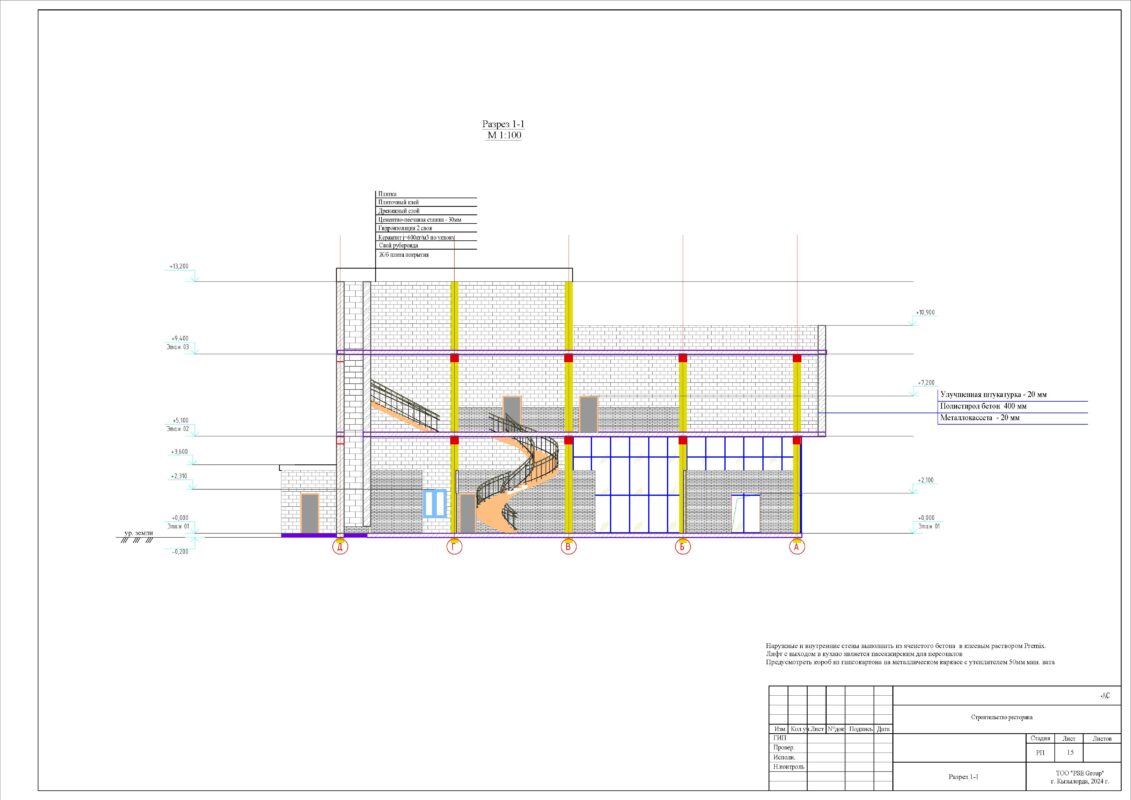

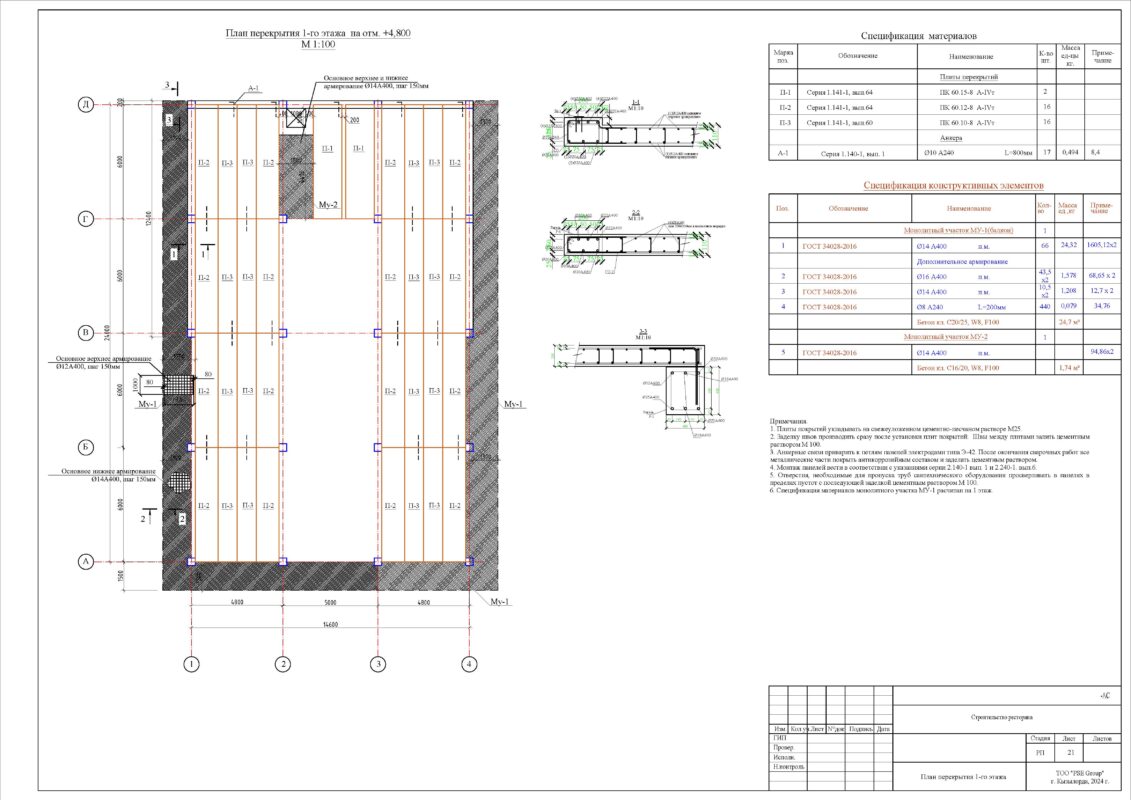

Общие данные (начало) Каркас по оси Б Общие данные (окончание) Каркас по оси В План фундамента Каркас по оси Г Спецификация к схемам элементов ФМ1 Каркас по оси Д Спецификация к схемам элементов ФМ2 Каркас по оси 1,2,3,4 Спецификация конструктивных элементов (Вид А) Ригель Р-1 Спецификация конструктивных элементов (Вид Б) Ригель Р-2 Спецификация конструктивных элементов (Вид В) Ригель Р-3 Ригель Р-4 Спецификация материалов на ленточный фундамент ФМ3,ФМ4,МП-1 Фасад в осях 1-4 Калонна К-2 Фасад в осях А-Д Калонна К-1 Подвесной потолок План 1-го этажа План 2-го этажа План 3-го этажа Разрез 1-1 Разрез 2-2 Ведомость отделки помещений и полов 1-го этажа Ведомость отделки помещений и полов 2-го этажа Ведомость отделки помещений и полов 3-го этажа Спецификация заполнения проемов План перекрытия 1-го этажа План перекрытия 2-го этажа План перекрытия 3-го этажа План кровли План каркаса на отм. +12,500 План каркаса на отм. +12,500 Каркас по оси А
