Проектирование 5-ти этажной стоянки-гаража

Национальный исследовательский университет "Высшая школа экономики", Институт строительства и ЖКХ ГАСИС, Учебно-методический центр, ВКР «Проектирование 5-ти этажной автостоянки - гаража в г. Москва » Москва, 2022г.

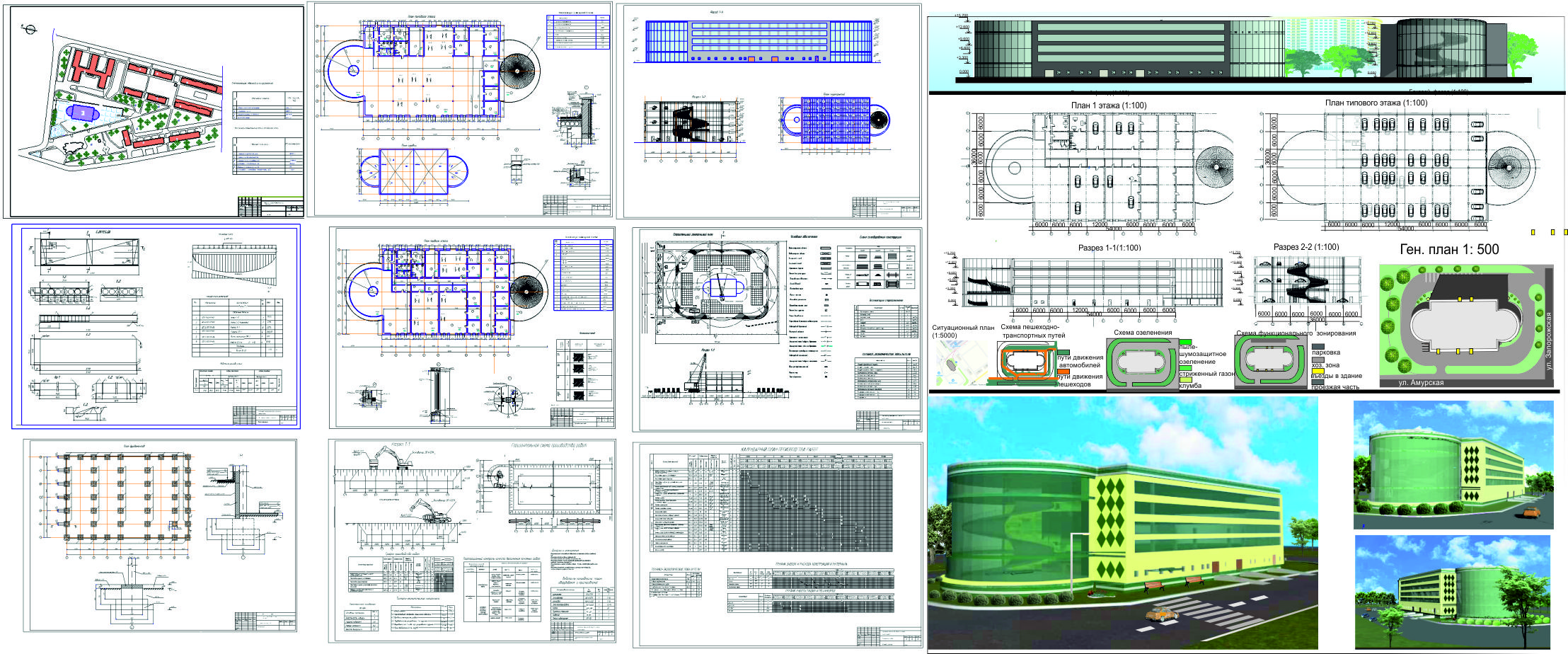

Диплом, Стоянка 5 этажей, проектируется в г. Москве, 9 чертежей А1 КОМПАС, 1 cdr, 1 revit. ПЗ 146 листов. В дипломе проектируется 5-ти этажное здание гаража-стоянки в г. Москва.
Рассмотрим его планировочные характеристики. Здание имеет современный вид. Основная часть имеет форму прямоугольника, а с двух сторон имеет лестничные и въездную группу, имеющие круглую форму и оформленную прочным витражным стеклом.
Высота этажа от пола до пола составляет 3.0 м.
Здание обеспечено водой. Подводка ее осуществляется через центральный водопровод микрорайона. Канализация стандартно идет к центральной канализационной сети города. Остальные инженерные сети здания также присоединены к центральным сетям.
Перечислим основные характеристики здания, которые важны при проектировании подобного объекта:
- Уровень ответственности здания: 2 (нормальный). Уровень определен по ГОСТ Р 54257-2010;
- Класс конструктивной опасности: С0;
- Класс функциональной пожарной опасности здания: Ф1.3;
- Степень огнестойкости: II;
- Класс пожарной опасности строительных конструкций: К0;
- Расчетный срок службы здания: не менее 50 лет.
Отметка чистого пола первого этажа является относительной отметкой ±0.000. Это соответствует назначенной ранее абсолютной отметке 146м
Общая длина (в осях) равняется 54000мм.
Общая ширина (в осях ) равна 36000мм.
Количество этажей в здании по проекту равно 5 .
Общая высота (до верха парапета) составляет 16,800 мм.
Рабочая площадь – рабочая площадь общественных зданий определяется как сумма площадей основного, обслуживающего и вспомогательного назначения, за исключением лестничных клеток, коридоров, тамбуров и переходов, а также технических и специальных помещений, предназначенных для размещения различного оборудования.
Общая площадь - полезная (общая) площадь общественных зданий - это сумма рабочей площади здания, площадей коридоров, тамбуров, переходов, а также поме­щений технического и специального назначения.
Отношение рабочей площади к общей (полезной) будет равно:
К1 = 1544,25 / 2059 = 0,75
Значения К1 соответствуют нормативному: К1 (0,5-0,75)
Коэффициент компактности плана, равный отношению периметра наружных стен к общей площади равен:
K3 = 473,0м / 2059 м2 = 0,23 м / м2 (норм. K3 = 0,16-0,25).
Конструктивный коэффициент К4 характеризует степень насыщенности планов этажей здания вертикальными конструкциями и определяется как отношение конструктивной площади одного этажа к площади застройки здания.:
K4 = 247/ 2059 = 0,12 (норм. K4 = 0,1-0,2).
Чем меньше значение К4, тем экономичнее решается внутреннее пространство поэтажных планов здания
На третьем этаже расположены помещения административного и управленческого персонала предприятия.
Основные и вспомогательные помещения.
К основным помещениям относятся помещения для трудового процесса (офисы, кабинеты, помещения для организации культурно-массового назначения, кафе).

ВВЕДЕНИЕ 4
1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 8
1.1. Характеристика объекта и района строительства. Объемно планировочные и конструктивные решения здания. 8
1.2. Генеральный план 10
1.3. Объемно-планировочное решение. 11
1.4. Архитектурно - конструктивное решение здания 14
1.5. Выбор оптимального варианта конструкции наружных стен 22
1.6. Теплотехнический расчет ограждающих конструкций 24
2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ 30
2.1.Расчет плиты перекрытия 30
2.2. Расчет фундаментов 43
2.2.1 Подсчёт нагрузок 43
2.2.2 Расчет фундамента в сечении 1-1 45
2.2.3 Расчет фундамента в сечении 2-2 50
3. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 54
3.1. Организация строительной площадки. Стройгенплан 54
3.2. Календарный план производства работ 59
3.3. Графики потребности строительных материалов, конструкций, строительных машин, оборудования и рабочих 63
3.4.Основные методы производства строительно-монтажных работ 73
3.5. Рекомендации по структуре управления строительством. 75
3.6. Организация контроля качества СМР 80
3.7 Техника безопасности 83
4. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ 86
4.1. Технико-экономические показатели строительства 86
4.2. Инвестиции и финансирование строительных организаций 86
4.3. Экономическое обоснование выбора вариантов конструкции наружных стен 92
4.4. Определение сметной стоимости строительства 92
4.4.1 Локальная смета 96
4.4.2 Объектный сметный расчет 97
5. ВИДЫ ОСТЕКЛЕНИЯ 99
ЗАКЛЮЧЕНИЕ 107
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 110
ПРИЛОЖЕНИЯ 114
