Проектирование здания спорткомплекса

восточно-сибирский государственный университет экономики и управления
кафедра пгс
дипломный проект: Проектирование здания спорткомплекса в г.Улан-удэ»
улан-удэ 2014

Объект расположен в г. Нарьян-Маре по ул. Выучейского. Здание спортивного корпуса предназначено для физической подготовки спортсменов, школьников и остальных жителей г. Нарьян–Мара и для проведения спортивных соревнований.
В композицию главного фасада введены декоративные элементы из дерева с рельефами на тему спорта. Вход акцентирован витражом, свечение которого в условиях полярной ночи должно служить своеобразным "ориентиром места". Вход решен в центре, вестибюль внутренней открытой лестницей связан с фойе для зрителей на втором этаже, откуда организуется вход на трибуны.
Здание спортивного корпуса имеет в своем составе зал для спортивных игр размером 18×36м, тир для стрельбы на дистанцию 50м из малокалиберного и пневматического оружия, расположенный на втором этаже, и комплекс помещений обслуживающего и вспомогательного назначения. Здание запроектировано в каркасно-панельных конструкциях с использованием пространственной оболочки положительной гауссовской кривизны. По оси Е, а также по осям 1 и 13 между осями Е – В, наружные стены запроектированы из кирпича. Пространственная жесткость и неизменность здания обеспечивается совместной работой диафрагм, объединенных жесткими дисками перекрытий. Здание имеет 2 этажа, техподполье и технический этаж.
В здании предусмотрено три лестницы. Две из них закрытые, имеют выходы на техэтаж и на кровлю. Открытая лестница связывает вестибюль с фойе для зрителей и помещениями второго этажа. Освещение фойе и вестибюля вторым светом предусмотрено через зенитный фонарь, освещение коридоров - вторым светом через фрамуги.
В качестве покрытия для проектируемого здания принята рулонная кровля с внутренним водостоком.
Наружные стены, как панельные, так и кирпичные, согласно теплотехническому расчету выполняются трехслойными. В качестве утеплителя используются плиты из резольнофенолформальдегидного пенопласта.

Содержание.
Содержание
Введение
1. Архитектурно-строительный раздел
1.1. Функциональный процесс здания
1.2. Объемно-планировочные решения
1.3. Общая характеристика района строительства
1.4. Архитектурно-планировочные решения
1.5. Решение генерального плана застройки
1.6. Технико-экономические показатели
1.7. Конструктивные решения
1.8. Теплотехнический расчет ограждающих конструкций
1.9. Мероприятия по обеспечению сейсмоустойчивости зданий и сооружений
1.10. Инженерное оборудование
2. Расчетно-конструктивный раздел
2.1. Расчет монолитной оболочки положительной кривизны
2.1.1. Расчетная схема
2.1.2. Сбор нагрузок
2.1.3. Расчет пологой оболочки положительной кривизны
2.1.4. Расчет контурных элементов
2.1.5. Конструирование оболочки и контурных элементов
2.1.6. Расчет и конструирование узлов ферм
2.1.7. Расчет упоров и закладных деталей
3. Организационно-технологический раздел
3.1. Проект организации строительства
3.1.1. Характеристика площадки и объекта строительства
3.1.2. Расчет нормативной продолжительности строительства
3.1.3. Калькуляция трудозатрат
3.1.4. Механизация и транспорт
3.1.5. Выбор монтажных кранов
3.1.6. Расчет потребности электроэнергии на период строительства
3.1.7. Расчет потребности воды на период строительства
3.2. Проект производства работ
3.2.1. Основные методы производства строительно-монтажных работ
3.2.2. Организация труда рабочих и технологическая схема монтажа оболочки
3.2.3. Расчет потребности временных зданий
3.2.4. Складирование материалов
3.2.5. Временные дороги
3.2.6. Кирпичная кладка стен
3.2.7. Рекомендации при производстве работ в зимнее время
3.2.8. Обеспечение качества строительно-монтажных работ
3.2.9. Технико-экономические показатели производства работ
4. Экономический раздел
4.1. Сравнение вариантов
4.2. Сметная стоимость строительства
4.3. Объектная смета
4.4. Сводный сметный расчет
5. Безопасность жизнедеятельности
6. Охрана окружающей среды
6.1. Общие положения по охране окружающей среды
6.1.1. Охрана атмосферного воздуха от выхлопных газов строительных машин
6.1.2. Охрана атмосферного воздуха при производстве сварочных работ
6.1.3. Охрана атмосферного воздуха при производстве окрасочных работ
6.1.4. Охрана атмосферного воздуха во время эксплуатации объекта
6.2. Охрана земельных ресурсов
6.3. Расчет образования твердых бытовых отходов
6.4. Озеленение территории Приложение

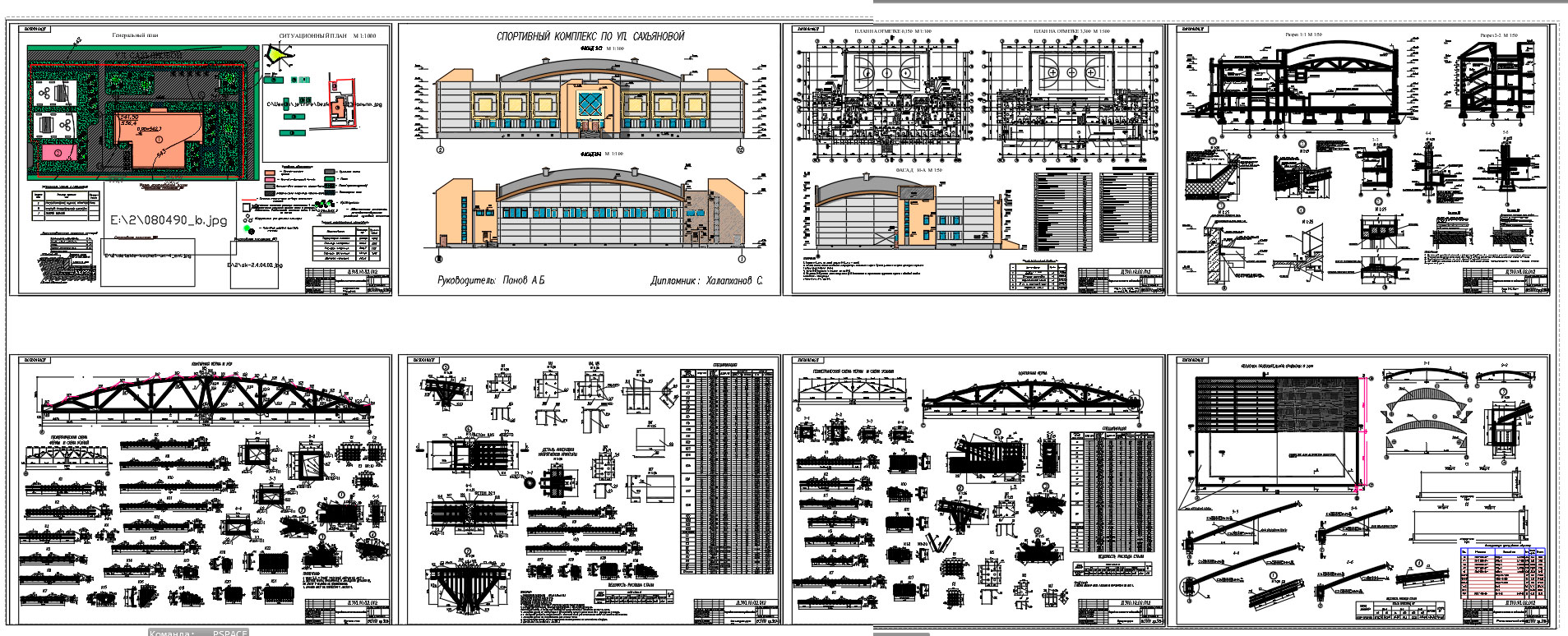

Состав: графическая часть: 1-4) архитектура (планы, фасады, разрез, ТЭПы, узлы), 5-8) расчетно-конструктивная часть (расчетная схема и армирование жб оболочки, контурных ферм) 9-11) стройген план, технологическая карта на возведение жб оболочки, календарный план Язык документа

Софт: AutoCAD 2010

Файлы:
диплом/
диплом/1_lokalnaya.xlsx
диплом/2_lokalnaya.xlsx
диплом/obektnaya_1.xlsx
диплом/obektnaya_2.xlsx
диплом/SPORT_KOMPLEKS.dwg
диплом/ssr_1.xlsx
диплом/ssr_2.xlsx
диплом/архитектура.docx
диплом/бжд.doc
диплом/введение.doc
диплом/Доклад.doc
диплом/раздел3.doc
диплом/расчеты.docx
диплом/содержание.doc
диплом/ТИТУЛЫ.docx
диплом/экология.doc
диплом/экономика.docx
