Реконструкция кровли здания П образная скатная

Рабочий проект раздела АР Реконструкция кровли здания П образная скатная, в архиве 9 листов чертежей.
Замена плоского покрытия на скатную крышу по деревянной стропильной системе. Стропильная система выполняется из деревянных конструкций. В качестве кровельного материала применяется профилированный лист типа НС35-1000-0,5 ГОСТ24045-2010 с полимерным покрытием. Цвет покрытия и всех элементов кровли (снегозадержатели, водосточная система, фасонные части и т.д.) - коричневый (RAL 8017 – согласован Заказчиком).
Ограждение и подъем на крышу по стационарным лестницам не предусматриваются.
Для входа в чердачное пространство запроектированы 4 кровельных люка. На перепаде высот на крыше, предусматривается стеновая лестница типа П1.
Цементно-песчаная стяжка и керамзит (утеплитель) удаляются с покрытия; парапетные плиты демонтируются. На плиты перекрытия укладывается пароизоляция ЮТАФОЛ Н110 Стандарт и 150 мм базальтовой минплиты, причем верхние 50 мм с плотностью 220кг/м куб. для возможности ходить по утеплителю.

В качестве кровельного материала применяется профилированный лист типа НС35-1000-0,5 ГОСТ24045-2010 с полимерным
покрытием по деревянной стропильной системе. Цвет покрытия и всех элементов кровли (снегозадержатели, водосточная
система, фасонные части и т.д.) ШОКОЛАДНО-КОРИЧНЕВЫЙ (RAL 8017).

Характеристика здания:
· Год постройки - 1989;
· Материал наружных стен - трехслойные бетонные панели, кирпич;
· Материал перекрытия и покрытия - железобетонные пустотные панели.
· Степень огнестойкости здания - II ст.
· Здание одно-двухэтажное (венткамера -2 ой этаж), с техническим подпольем, подвалом, бесчердачное.
· Высота до верха парапета - 4,88 м (в дворовой части); максимальная высота по парапету 2-ого этажа - 7.8 м

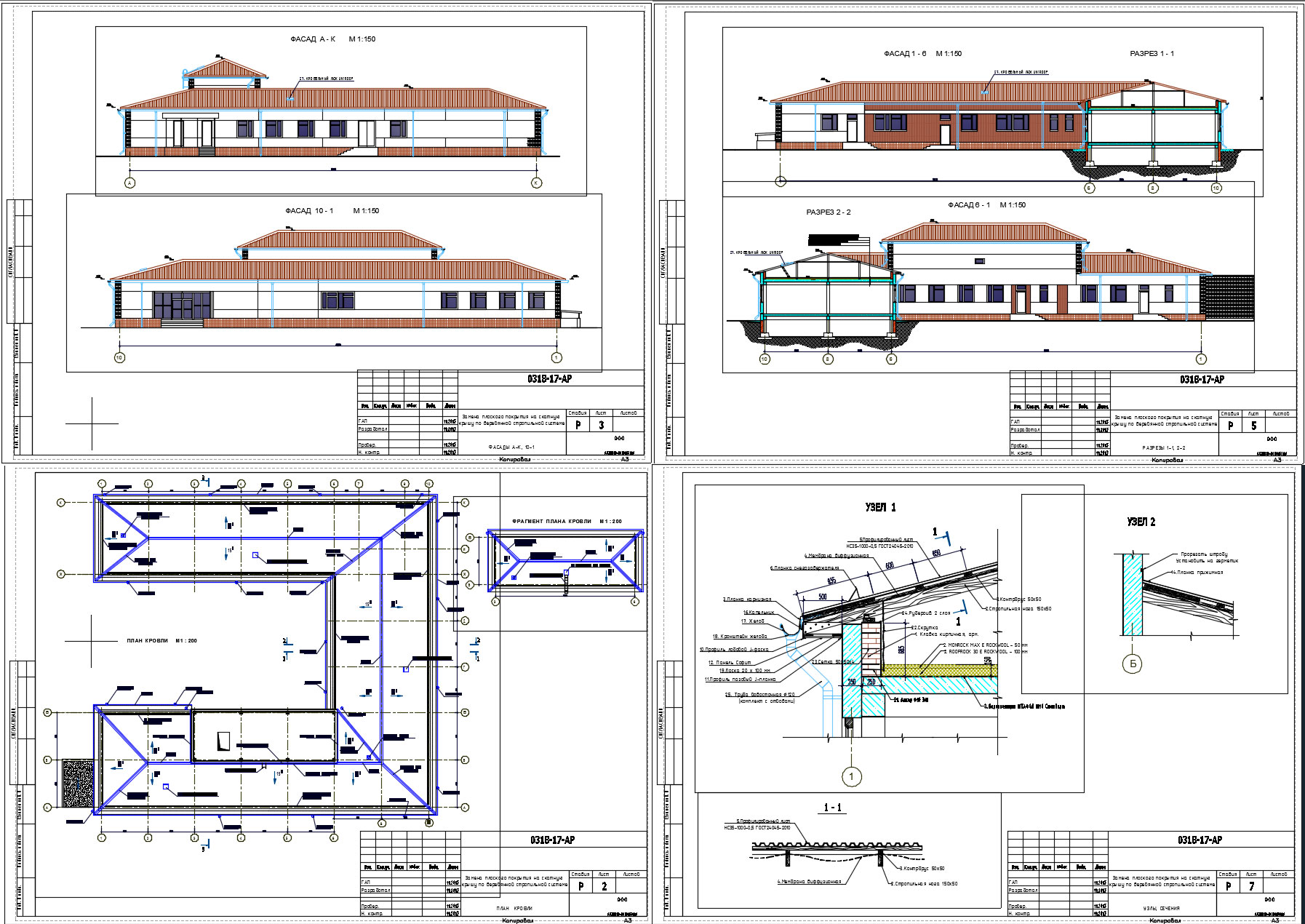

Состав: общие данные, план кровли, фасады, разрезы, узлы, сечения, спецификации Язык документа

Софт: AutoCAD 2000

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Реконструкция кровли здания П образная скатная

реконструкция кровли здания.dwg
