Реконструкция здания коммерческой бани.

Курский монтажный техникум
Строительство и эксплуатация зданий и сооружений
Дипломный проект на тему: "Реконструкция здания коммерческой бани"

Исходные данные: здание имеет размеры в осях 1-3 - 9,34 м, А-В - 11,12 м. Рабочий проект реконструкции здания бани заключается в полной замене балочного перекрытия чердака и стропильной системы, перепланировке комнат 1 этажа.
Графическая часть содержит: Генплан; Фасад 1-3, фасад А-В, фасад 3-1, фасад В-А; План на отметке 0.000, разрез 1-1, узел а-а, узел б-б, план кровли, экспликация помещений, спецификация элементов заполнения проемов, спецификация элементов кровли; Стропилла; Технологическая карта на монтаж гибкой черепицы; Календарный план строительных работ; Стройгенплан.

Содержание
Введение
1. Архитектурно-строительный раздел
1.1 Генеральный план
1.2 Объемно-планировочное решение
1.3 Конструктивное решение
1.4 Характеристики района и площадки строительства
2. Расчетно-конструктивный раздел
2.1 Расчет стропильной системы
2.1.1.Подсчет нагрузок
2.1.2. Статический расчет стропильной ноги
2.1.3. Расчет стропильной ноги по I группе предельных состояний
2.1.4. Расчет стропильной ноги по II группе предельных состояний
2.2. Расчет фундамента
2.2.1 Оценка инженерно - геологических условий
2.2.2 Определение глубины заложения фундаментов
2.2.3. Расчет фундаментов под наружную стену
2.2.4. Сбор нагрузок под наружную стену
2.2.5.Сбор нагрузки под внутреннюю стену
2.2.6.Определение расчетного сопротивления основания
2.2.7. Расчет фундамента под наружную стену
2.2.8.Расчет фундамента под внутреннюю стену
3. Технология и организация строительного производства
3.1. Подсчет объемов работ
3.1.1. Ведомость подсчета объемов работ
3.1.2. Ведомость подсчета трудоемкостей работ и затрат машинного
времени
3.1.3. Сводная ведомость объемов работ и трудозатрат
3.1.4. Расчет потребного количества транспортных средств для
перевозки материалов, деталей, конструкций
3.2. Разработка технологической карты
3.2.1. Область применения
3.2.2. Технология и организация строительного производства
3.2.3. Выбор основного строительного механизма
3.2.4. Калькуляция трудовых затрат
3.2.5. Операционный контроль качества при производстве работ
3.2.6. Техника безопасности при выполнении кровельных работ
3.2.7. ТЭП по техкарте
3.3. Календарный план производства работ
3.3.1. Выбор и обоснование методов производства основных видов
работ, машин и механизмов
3.3.2. График движения рабочих
3.3.3. График завоза и расхода основных материалов, деталей и конструкций
3.3.4. График работы машин и механизмов
3.4. Проектирование стройгенплана
3.4.1. Расчет площадей временных складов
3.4.2. Определение площадей временных зданий и бытовых
помещений
3.4.3. Расчет временного водоснабжения
3.4.4. Расчет временного электроснабжения
3.4.5. ТЭП по стройгенплану
3.5. Мероприятия по технике безопасности, противопожарной защите и
охране окружающей среды
3.5.1. Техника безопасности
3.5.2. Охрана труда
3.5.3. Охрана окружающей среды
3.5.4. Противопожарная защита
4. Технико-экономические показатели по строительству объекта

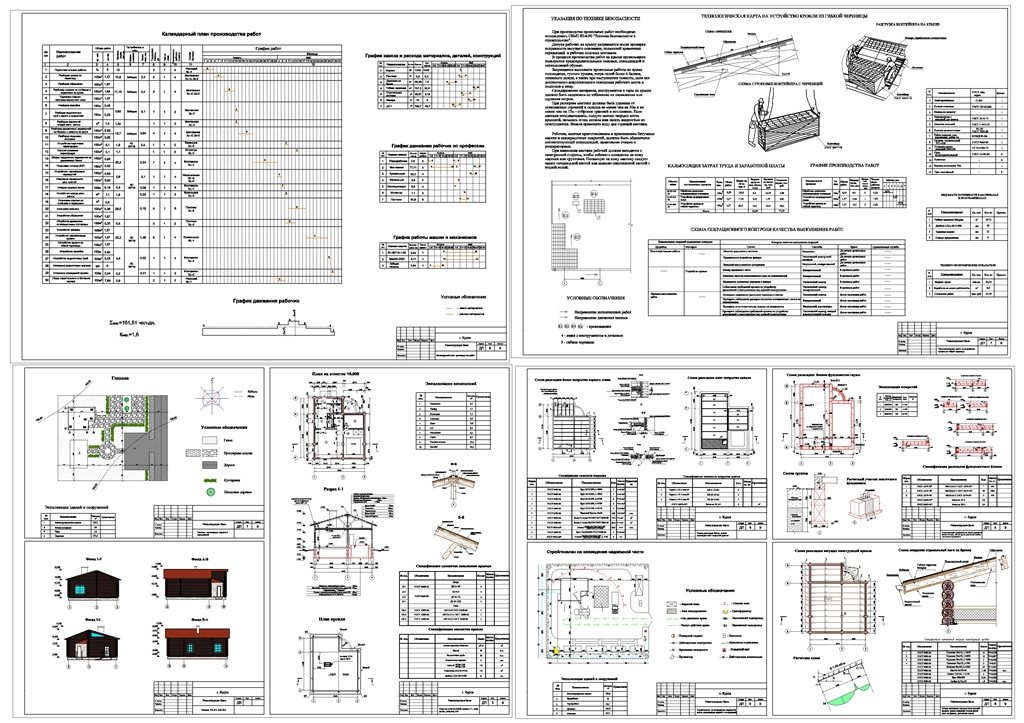

Состав: Генплан, экспликация зданий и сооружений; Фасады 1-3, 3-1, А-В, В-А; План на отметке 0.000, разрез 1-1, план кроли, узлы а-а, б-б; Схема раскладки балок, схема раскладки плит покрытий цоколя; Стройгенплан на возведение надземной части, экспликация зданий и сооружений; Схема раскладки фундаментных блоков, развертка блоков по осям, состав грунта, расчетный участок ленточного фундамента; Схема раскладки несущих конструкций кровли, схема опирания стропильной ноги на бревна, расчетная схема; Календарный план производства работ; Технологическая карта на устройство кровли из гибкой черепицы. Язык документа

Софт: AutoCAD 2013

Файлы:
Диплом.docx
3.1.2 Ведомость подсчета трудоёмкости работ.docx
Диплом..dwg
