Реставрация фасадов здания. Доходный дом Ф.Г. Лисицына

Ростовский государственный строительный университет
Кафедра Архитектурная реставрация и реконстуркция исторического наследия
Курсовой проект по дисциплине "Реконструкция и рестоврация"
На тему: "Анализ и план реставрации здания по адресу ул. Московская 9, г. Ростов-на-Дону"
Ростов-на-Дону 2017

Доходный дом Ф.Г. Лисицына, расположенный по адресу: Ростовская область, г. Ростов-на-Дону, пер. Братский 17/9, построен в 1900-гг. Архитектор неизвестен. Здание было выполнено в стиле модерн в начале XX века . Характерной чертой доходных домов конца XIX начала XX века является расположение торговых помещений на первом этаже здания. В 1920-е годы здание было национализировано — верхние этажи были отведены под жилые помещения. Сегодня в здании расположены нотариальная контора, столовая, магазин женской обуви.
Объект занимает угловое (юго-восточное) положение в исторической застройке квартала и главными фасадами выходит на ул. Московская и пер. Братский. Количество обозреваемых фасадов — 2 (южный и восточный), 3 наземных этажа. Материал стен - кирпич, цоколь—бутобетонный. Стены оштукатурены и окрашены в зеленый цвет. Конечное кровельное покрытие – стальные оцинкованные листы. Выявлен
организованный водосток с кровли: по 2 водосточных трубы с отметами на каждом из фасадов. Относительно центральной оси исследуемый (южный) фасад симметричен. По южному фасаду расположены на первом этаже 6 оконных и 2 дверных проема, на втором и третьем этажах по 9 оконных проемов. На первом этаже оконные проемы прямоугольные, с заполнением одностворчатыми деревянными рамами и профилем ПВХ; на втором этаже — прямоугольные, с заполнением профилем ПВХ, двухстворчатые; на третьем—двухстворчатые, арочной конфигурации, первые два справа—ПВХ, оставшиеся 7—деревянные. По восточному фасаду на первом этаже 5 оконных и 1 въезд (ворота кованные, металлические, декорированные), на втором этаже 8 оконных проемов, на третьем—8. На центральной (угловой) части здания выявлен дверной проем на первом этаже и по 1 оконному проему на последующих этажах. На восточном фасаде и южном фасадах
присутствуют по 2 балкона (по центральной оси) с навесами. На первом этаже оконные проемы прямоугольные, с заполнением профилем ПВХ, одностворчатые (на восточном фасаде 2 окна справа деревянные, двухстворчатые). На втором этаже окна деревянные, двухстворчатые, арочной конфигурации. Фурнитура, решетки на оконных проемах отсутствуют. Декор: кирпичный, штукатурный.
Цоколь завершает кордон, присутствуют филенки. На первом этаже пилястры с кирпичным декором, плоскость фасада в пределах этажа полностью рустована. Оконные проемы второго этажа обрамлены наличниками, подоконниками, под окнами филенки. На третьем этаже оконные проемы обрамлены наличниками, подоконниками, присутствует замковый камень, под окнами филенки. Завершает этаж фриз и венчающий карниз. Ворота арочные, с наличником и замковым камнем. Не является объектом культурного наследия.

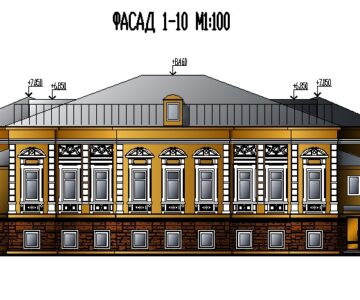

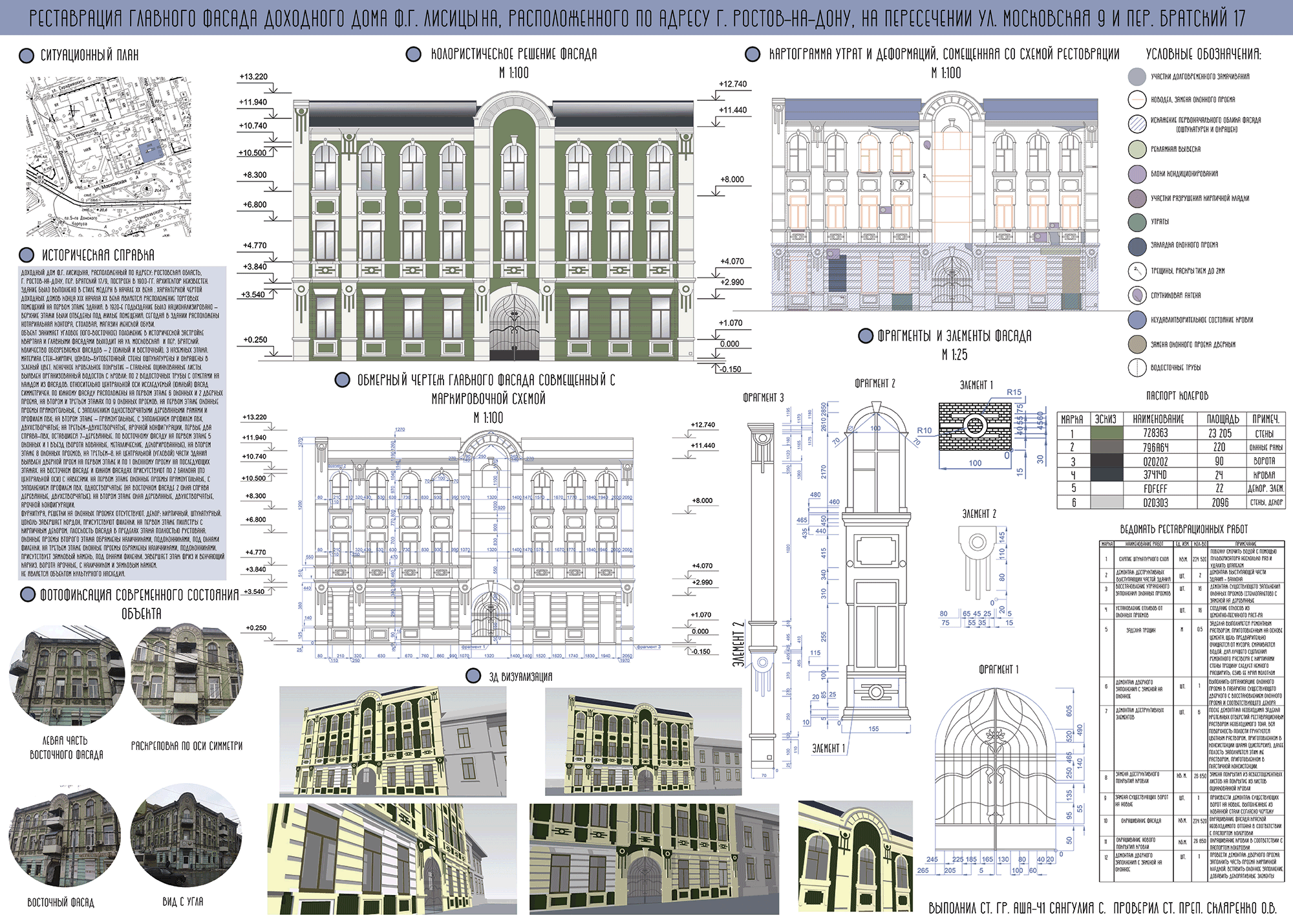

В архиве нет записки. Есть фасад, колористическое решение + 3D в скетчапе совмещенный с маркировочной схемой, фрагменты и элементы фасада, Фотофиксация современного состояния здания, Историческая справка. На картинке предварительного просмотра изображен плакат в JPG (в архиве в высоком разрешении)

Состав: Фасад (ВО), 3D Модель фасада Язык документа
