Спортивная трибуна на 250 мест, каркасные конструкции из металлопроката - квадратные и прямоугольные трубы, фундамент ленточный мелкозаглубленный из монолитного железобетона. Сейсмический район 8 баллов
- Главная -
- Чертежи -
- Строительство -
- Проекты домов -
- Здания социально-бытового назначения -
- Спортивная трибуна на 250 мест, металлокаркас, ленточный фундамент, сейсмика 8 баллов
Спортивная трибуна на 250 мест, металлокаркас, ленточный фундамент, сейсмика 8 баллов
0
22
803
14
0
40
Автор
Константин
Дата
30.10.2017
Язык
Русский
Состав

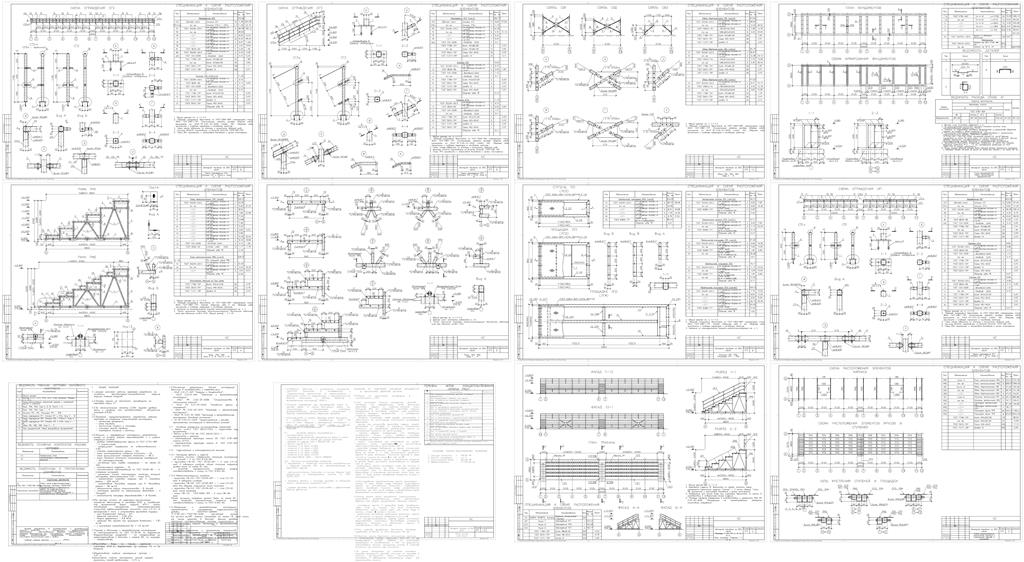

Общие данные. Фасады. План трибуны. Разрезы. Схемы расположения каркаса, элементов ярусов и ступеней. Рамы РМ1 и РМ2. Ступени ЛС1, ЛС2. Площадки ЛП1 ... ЛП4. Схемы ограждений ОГ1, ОГ2, ОГ3. Связи СВ1, СВ2, СВ3. План фундаментов. Схема армирования фундаментов
