Стадион в г. Энгельс 10000 зрителей

С«САРАТОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ ГАГАРИНА Ю.А.»
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
Стадион на 10 тыс. зрителей в г.Энгельсе
Саратов 2018 г.

Целью данной выпускной квалификационной работы является разработка проекта стадиона в г.Энгельсе. Район строительства в котором будет построено данное сооружение в частности стадион , расположен в городе Энгельс Саратовской области.
Пояснительная записка представляет собой определенный обьем информации описывающий данные и содержание проекта в целом. Данная выпускная квалификационная работа состоит из 130 листов, 14 таблиц, 11 рисунков. В пояснительной записке данной выпускной квалификационной работы произведен расчёт всего сооружения стадиона и его фундамента, расчет строительного генерального плана а так же календарного графика выпускной квалификационной работы.

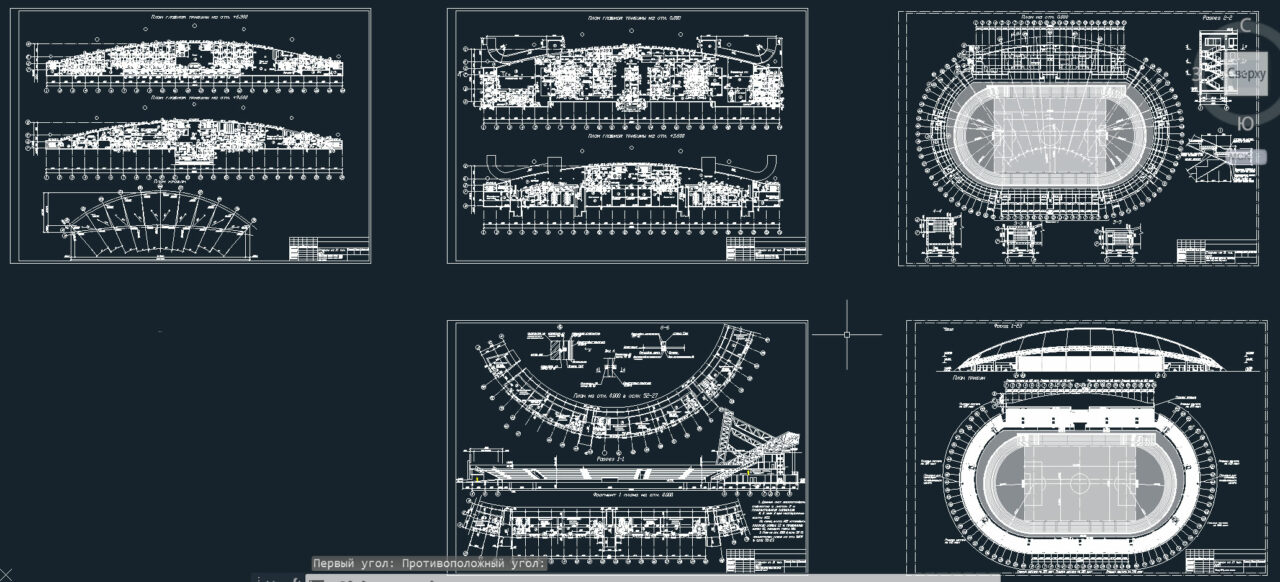

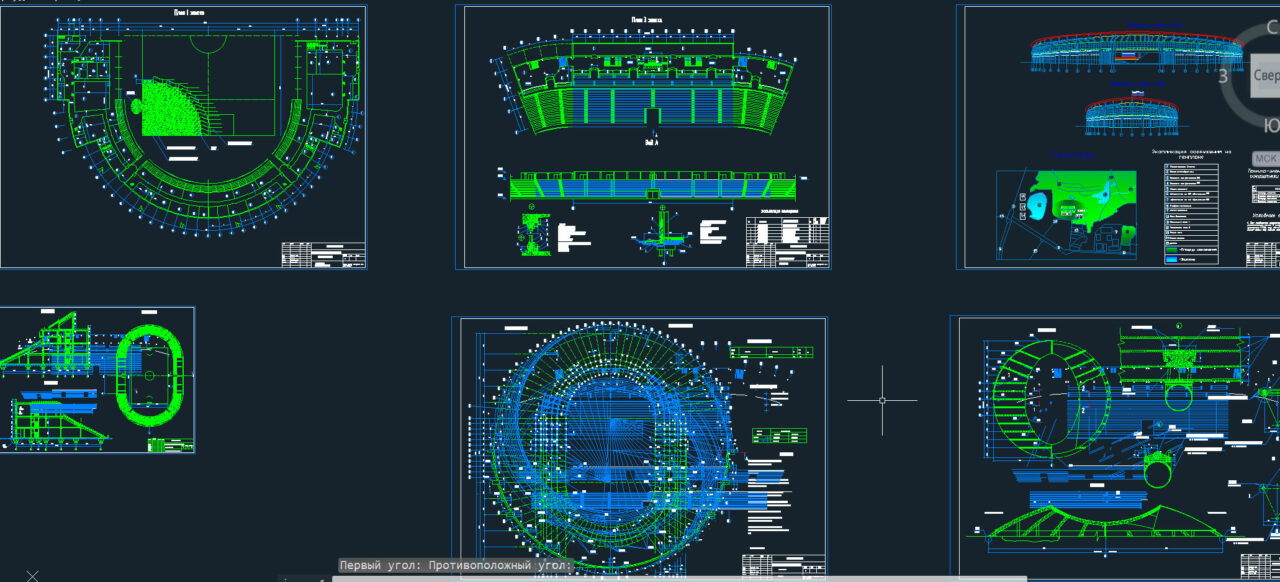

Графическая часть данной выпускной квалификационной работы состоит из листов формата А1.
Текстовая часть выпускной квалификационной работы выполнена в редакторе Word для Windows (версия 07/2007/XP с расширением *.doc).
Графическая часть проекта выполнена в программе AutoCAD 2012 (*.dwg)

Запроектированный и рассчитанный стадион в г.Энгельсе имеет форму сооружения кругловатой формы строения сооружения и имеет цокольный этаж а так же при строительстве будут собледены все современные стандарты возведения спортивных стадионов , данный стадион представляет собой монолитное железобетонное основание по окружности в центре которого поле для фитбола и легкоатлетическая дорожка , монолитный железотбетонный каркас в частности трибуны расположены на буронабивных сваях длиной 6 м типа окружности, стадион имеет вместимость 5000 тыс зрителей.

Внимание по тексту есть расхождения в количестве зрителей, где то указано 10т а где то 5т.

Стадион в г.Энгельсе оборудуется всеми необходимыми инженерными коммуникациями согласно с нормами СП и других нормативных документов а так же обеспеченны нормальные условия труда при строительстве сооружения стадиона и безопасная дальнейшая эксплуатация сооружения в целом
Данный проектируемый стадион по своей природе относится ко второму классу ответственности. В данном проекте стадиона предусмотрены лестницы, расположенные у главного входа сооружения стадиона.
Технико-экономические показатели сооружения
1.Количество этажей – 4.
2.Высота этажей – 3,3 м
3.Длина здания в плане – 132 м.
4.Общая площадь сооружения и застройки – 26400 м2
5.Общая лощадь общего пользования – 15030 м2
6.Площадь технических помещений – 10280 м2
7.Строительный объем м 3.
в т.ч. -подземной части м 3.
8. Коэффициент целесообразности соотношения полезной и приведенной общей площади по дому в целом:

9.Коэффициент экономичности использования строительного объема:

1.3.1. Конструктивные решения.
Конструктивная система стадиона – монолитный железобетонный каркас с ограждающими стенами из блоков и кирпича по периметру. Систему проектируемого здания можно отнести к каркасу, в котором расположение стен осуществляется по периферии, а стоек каркаса – внутри здания.
Основным требованием, предъявляемым к несущему остову здания, является обеспечение пространственной жесткости и устойчивости здания. Общая устойчивость и жесткость каркаса обеспечивается совместной работой арок, горизонтальных дисков перекрытий и вертикальных диафрагм жесткости. Каркас состоит из железобетонных колонн сечением 300x300 и жестко сопряженных с ним в пределах каждого этажа плоских дисков перекрытий из железобетонных плит толщиной 200мм.

Содержание
Введение 9
1 Архитектурно-строительный раздел 12
1.1 Общие указания 12
1.2. Генеральный план 14
1.3. Обьемно-планировочные решения стадиона 15
1.3.1 Конструктивные решения 16
1.3.2 Фундаменты 17
1.3.3 Перекрытия 17
1.3.4. Лестницы 18
1.3.5. Кровля 18
1.3.6 Стены 18
1.3.7 Потолки 19
1.3.8 Полы 19
1.3.9 Инженерное оборудование стадиона, водопровод и канализация 19
1.4 Электротехническое оборудование сооружения стадиона 21
1.4.1 Отопление 22
1.4.2 Вентиляция 23
1.4.3 Теплотехнический расчет стен стадиона 23
2 Расчетно-конструктивная часть 26
2.1 Исходные данные 26
2.2. Исходные данные для расчета а 26
2.3. Сбор нагрузок 28
2.4. Характеристики материалов железобетонных монолитных трибун стадиона 30
2.5. Расчет пространственного каркаса сооружения 31
2.6. Расчет сооружения стадиона методом конечных элементов 32
2.7. Расчет и конструирование монолитной плиты перекрытия трибун стадиона 34
2.8. Расчет плиты перекрытия на продавливание колонами 38
2.9 Конструирование плиты перекрытия трибуны 39
2.9.1 Расчет и конструирование монолитной ж\б колонны трибуны 41
2.9.2 Расчет основания фундамента трибун 41
.2.9.3 Сбор нагрузок 44
2.9.4 Несущая способность буронабивной сваи диаметром 500мм 46
2.9.5 Выводы по проведенным расчетам 47
3 Технология и организация строительства 52
3.1 Методы и организация строительно-монтажных работ 52
3.2 Расчет объемов работ, трудоемкости, потребности в основных 53
3.3 Выбор ведущего механизма 62
3.4 Технологическая карта на выполнение технологического процесса монтажа арок стадиона 63
3.5 Калькуляция трудовых затрат 65
3.6 Организация, управление и планирование в строительстве 67
3.7 Проектирование строительного генерального плана 68
3.8 Календарное планирование строительства объекта 72
3.9. Технико-экономические показатели 75
4. Экономическая часть 77
4.1 Общие положения 77
4.2 Маркетинговые исследования 77
4.3 Составление объектной сметы 79
5 Экологическая экспертиза 89
5.1 Общие положения 89
5.2 Экологическая безопасность строительного объекта и территории застройки на этапе проектирования 93
. 5.3 меры по сокращению выбросов в окружающую среду 93
5.4 Применяемые природоохранные мероприятия 95
5.5 Мероприятия по предотвращению отрицательного воздействия сооружений на окружающую 95
5.6 Рациональный выбор конструктивной системы 95
5.7 Применяемые природоохранные меры на строительной площадке 96
6 Патентная оценка 97
Заключение 103
