Строительство торгового павильона (Мясная лавка) ЭП

ЭСКИЗНЫЙ ПРОЕКТ Строительство торгового павильона (Мясная лавка). Проектируемое здание имеет прямоугольное очертание с размерами в осях 2,7х5,7 метров.
Здание одноэтажное. Высота этажа 2,5 метра. Высота здания 3,0 метра.

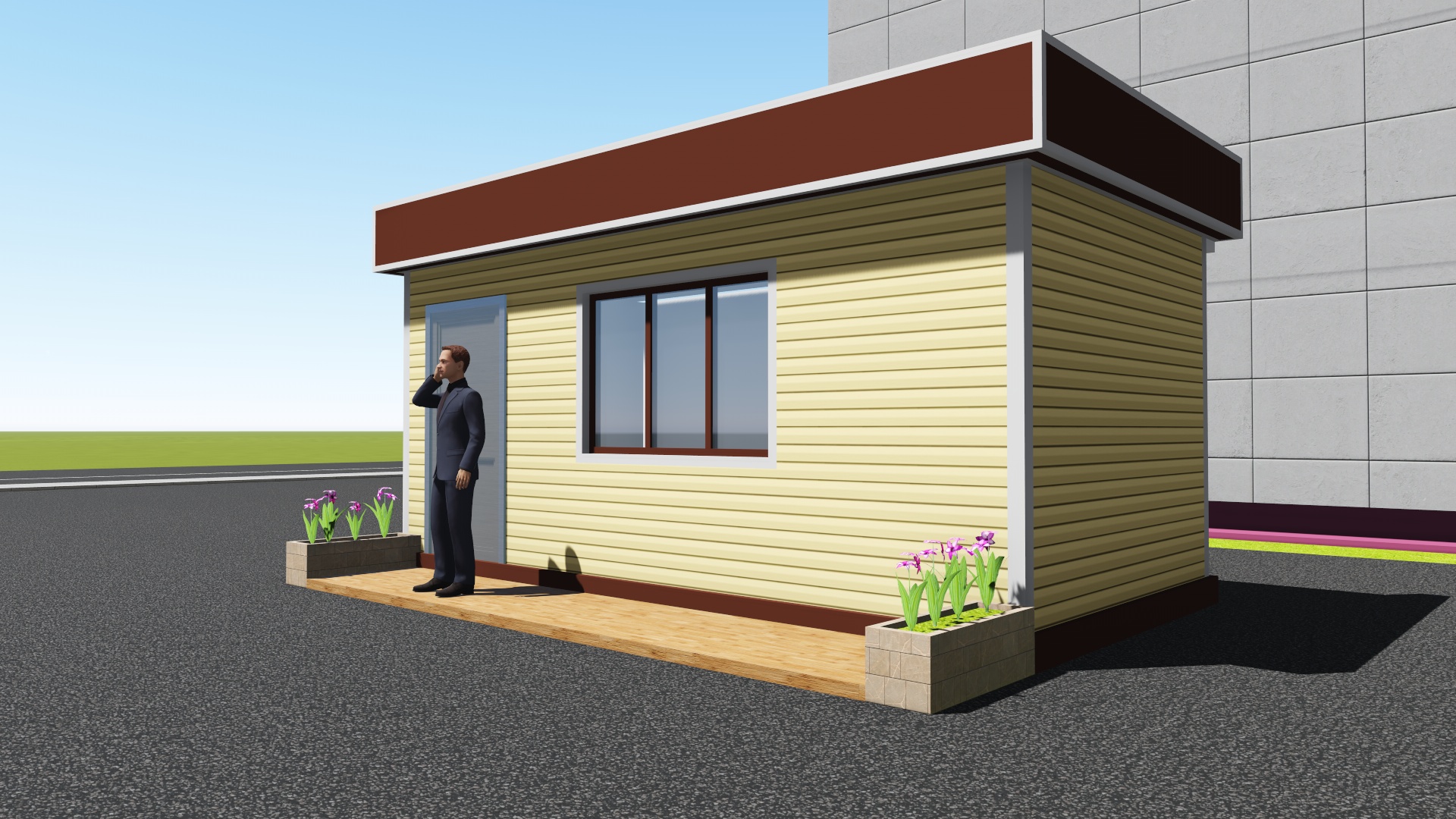

На картинке представлена визуализация.

Исходные данные
Район строительства относится к III A климатическому району со следующими
природно-климатическими характеристиками:
1. Расчетная температура наружного воздуха - 31 С
2. Нормативное значение веса снеговог покрова 1,0 кПа.
3. Нормативное значение ветрового давления 0,38 кПа.
4. Нормативная глубина промерзания 1,8 м.
Объект расположен в городе Алга, Актюбинской области.
Класс здания II.
Степень огнестойкости II

Конструктивная часть.
Устройство фасада, Каркас - металлический.
Наружные стены - обшивается из металлическим сайдингом.
Заполнение оконных проёмов - металлопластиковые по ГОСТ 30674-99 двойной стеклопакет -
алюминиевым профилем .
Заполнение дверных проёмов - двери наружные металлические.
Облицовка фасада - сайдинг декоративный витранс пластик минеральная вата isobox
плотность на кв кг 70 снаружи сайдинг изнутри лакированная древесно стружечная плитка.
Облицовка крыльцо (пандуса) и под козырогом обьекта - ДПК (террассная доска).
Light box (светодиодный короб).

Состав: Эскизный проект (Фасад, планы, ОД) Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Строительство торгового павильона (Мясная лавка) ЭП

ЭП КИОСКА МЯСНОЙ.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
