Рабочий проект здания склада (Раздел КМ)

Рабочий проект складского здания для конефермы. Конструкции металлические в полном объёме.

1. Общие данные.

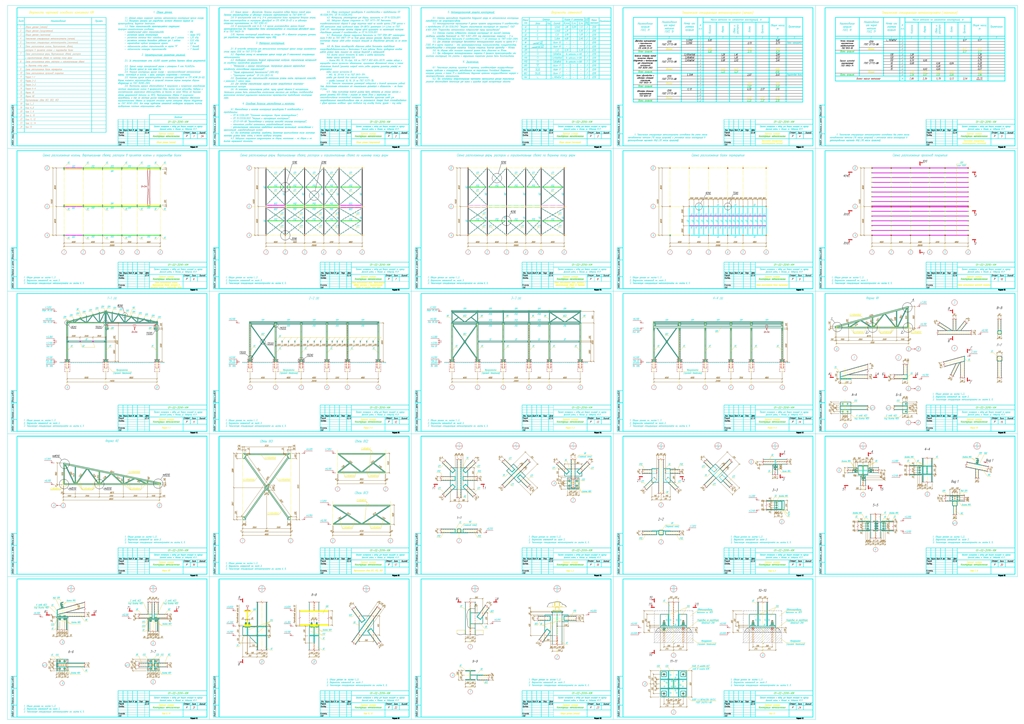

1.1. Данный раздел содержит чертежи металлических конструкций здания склада.
1.2. Исходными данными для разработки проекта является задание на проектирование, выданное Заказчиком.
1.3. Район строительства характеризуется следующими природно-климатическими условиями:
- климатический район строительства - IIIБ;
- расчетная зимняя температура - минус 19°С;
- расчетное значение веса снегового покрова для 2 района - 1,20 кПа;
- расчетное значение ветрового давления для 3 района - 0,53 кПа;
- нормативная глубина промерзания грунта - 0,8 м;
- сейсмичность района строительства по карте "А" - 7 баллов;
- сейсмичности площадки строительства - 7 баллов.

2. Характеристика проектных решений.

2.1. За относительную отм. ±0,000 принят уровень верхнего обреза фундаментов.

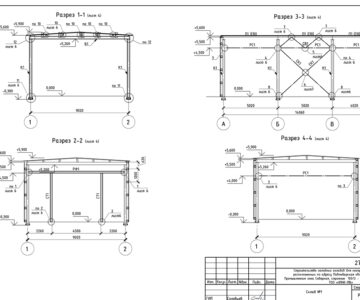

2.2. Здание склада прямоугольной формы с размерами в осях 14,0х20,0м.
2.3. Высота здания до низа ферм 6м.
2.4. Несущие конструкции здания склада - пространственный металлический каркас, состоящий из колонн, и ферм, шарнирно соединенных с колоннами.
2.5. Колонны здания запроектированы из колонных двутавров по СТО АСЧМ 20-93. Фермы покрытия запроектированы из профилей стальных гнутых замкнутых сварных квадратных по ГОСТ 30245-2003.
2.6. Жесткость каркаса обеспечивается в продольном и поперечном направлениях жестким защемлением колонн в фундаментах (базы колонн после установки, выверки и окончательного закрепления обетонировать на высоту не менее 450мм от верхнего обреза фундаментов бетоном кл. В25), вертикальными связями в продольном направлении, а так же жестким диском покрытия. Жесткость покрытия обеспечена горизонтальными связями из профилей стальных гнутых замкнутых сварных квадратных по ГОСТ 30245-2003. Все концы трубчатых элементов необходимо заглушить листом, приваренным плотным непроницаемым швом.
