«Расчет оснований и фундаментов промышленного здания в г. Новосибирск»

НГАСУ
Кафедра оснований и фундаментов
основания и фундаменты
Курсовая работа на тему "Расчет оснований и фундаментов промышленного здания"
2019

1. Исходные данные для проектирования
и анализ инженерно-геологических условий
1.1. Исходные данные
1.1.1. Инженерно-геологические условия строительной площадки

Номер варианта грунтовых условий и географического пункта строительства – 2.

Место строительства и грунтовые условия
Место строительства Грунтовые условия
ИГЭ-I ИГЭ-II ИГЭ-III WL
Новосибирск 28 27 32 15,00

За относительную отметку 0,000 принята отметка уровня пола, соответствующая абсолютной отметке 19,00.

Физико-механические свойства грунтов
Наименование показателя Наименование грунта
ИГЭ-I ИГЭ-II ИГЭ-III
Наименование грунта Суглинок Суглинок Глина
Плотность частиц ρs, т/м3 2,75 2,72 2,78
Плотность грунта ρ, т/м3 1,897 1,881 1,782
Природная влажность W, д.е. 0,338 0,321 0,290
Влажность на границе раскатывания Wp, д.е. 0,218 0,218 0,284
Влажность на границе текучести WL, д.е. 0,424 0,516 0,524
Угол внутреннего трения φII, ° 10 15 15
Удельная сила сцепления CII, кПа 35 39 52
Модуль деформации E, МПа 9,1 13,2 16

Таблица 3.
Размеры и нагрузки
№ варианта Пролеты, м Отметки, м Нагрузки, кН/м2
L1 L2 L3 Η1 Η2 Н3 Η4 I II III
1 18 18 18 8,40 9,60 10,20 4,80 10 10 10
Примечания:
1. Стены здания из панелей s=300 мм.
2. Опирание всех балок (ферм) на колонны.
3. Температура внутри производственного корпуса +18°С; в бытовых помещениях +20°С.
5. В бытовых помещениях нагрузки 6 кН/м2.

Содержание
Стр.
1. Исходные данные для проектирования и анализ инженерно-геологических условий….3
1.1. Исходные данные…………………………………………………….……….……….3
1.1.1. Инженерно-геологические условия строительной площадки.………...….3
1.1.2. Объемно-планировочное решение здания……………….…….……..........4
1.1.3. Сбор нагрузок на верхний обрез фундамента………….….……..……......6
1.1.4. Выбор размеров колонн и их привязка…………………………………….7
1.2. Анализ инженерно-геологических условий площадки строительства………….…7
1.3. Выбор возможных типов фундаментов………………………….………...……….11
2. Расчет и конструирование фундаментов мелкого заложения ……………………..…....11
2.1. Определение глубины заложения фундаментов………………………………..….11
2.2. Определение приведенных нагрузок...……….…….………….….………..……....13
2.3. Назначение размеров обреза……………………………….…….………………….15
2.4. Определение размеров подошвы фундамента……..………………………………16
2.5. Проверка правильности выбора подошвы фундамента………………….…..........17
2.6. Расчет ФМЗ по программе «ИГОФ»………………………..…….………………...18
2.7. Посадка фундаментов на инженерно-геологический разрез……………………...20
2.8. Расчет осадки ФМЗ…………………………………………………………….….....22
2.9. Расчет осадок ФМЗ по программе «ИГОФ»………..…..……………..…….......…25
3. Свайные фундаменты………………………………………………………………………27
3.1. Определение глубины заложения подошвы ростверка ……………………...........27
3.2. Определение суммарных расчетных нагрузок на уровне подошвы ростверка…..27
3.3. Выбор свай ……………………………………………………………………...........27
3.4. Определение несущей способности сваи ……………………………………….….31
3.5. Определение количества свай в ростверке………………………………………....32
3.6. Определение конструктивных размеров ростверка, проверка по несущей способности ………………………………………………………………….……....34
3.7. Расчет осадки свайного фундамента………………………………………………..37
3.8. Подбор сваебойного оборудования…………………………………….….…….….41
3.9. Определение проектного отказа……………………………………………...……..41
Список используемой литературы ……...……………………..……………………………...43

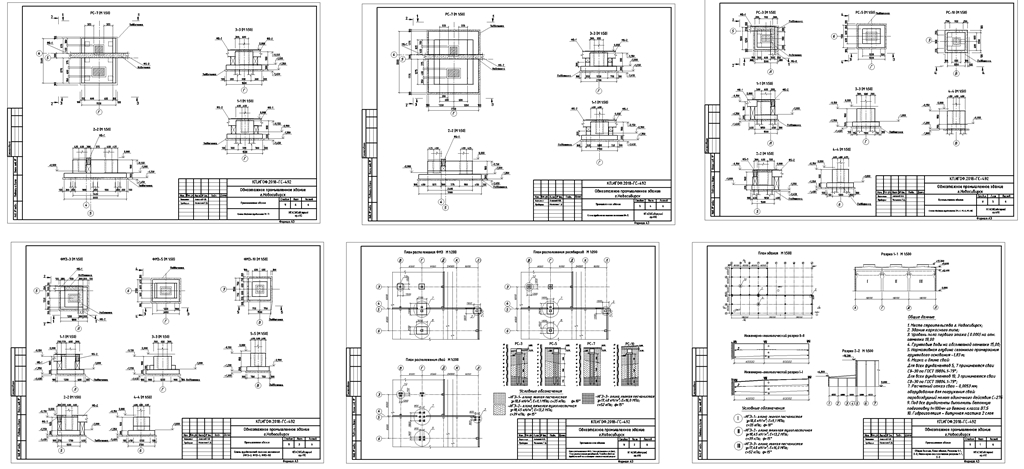

Состав: план здания,расположения ростверков,разрезы,расстановка свай,инженерно-геологические разрезы Язык документа

Софт: ArchiCAD 2015

Файлы:

Каталог / Строительство / «Расчет оснований и фундаментов промышленного здания в г. Новосибирск»

Poyasnitelnaya_zapiska.docx
na_pechat.dwg
