Рязанский строительный колледж
Специальность "Строительство и эксплуатация зданий и сооружений"
Расчет ж/б плиты 1ПК 54-12
Рязань 2014

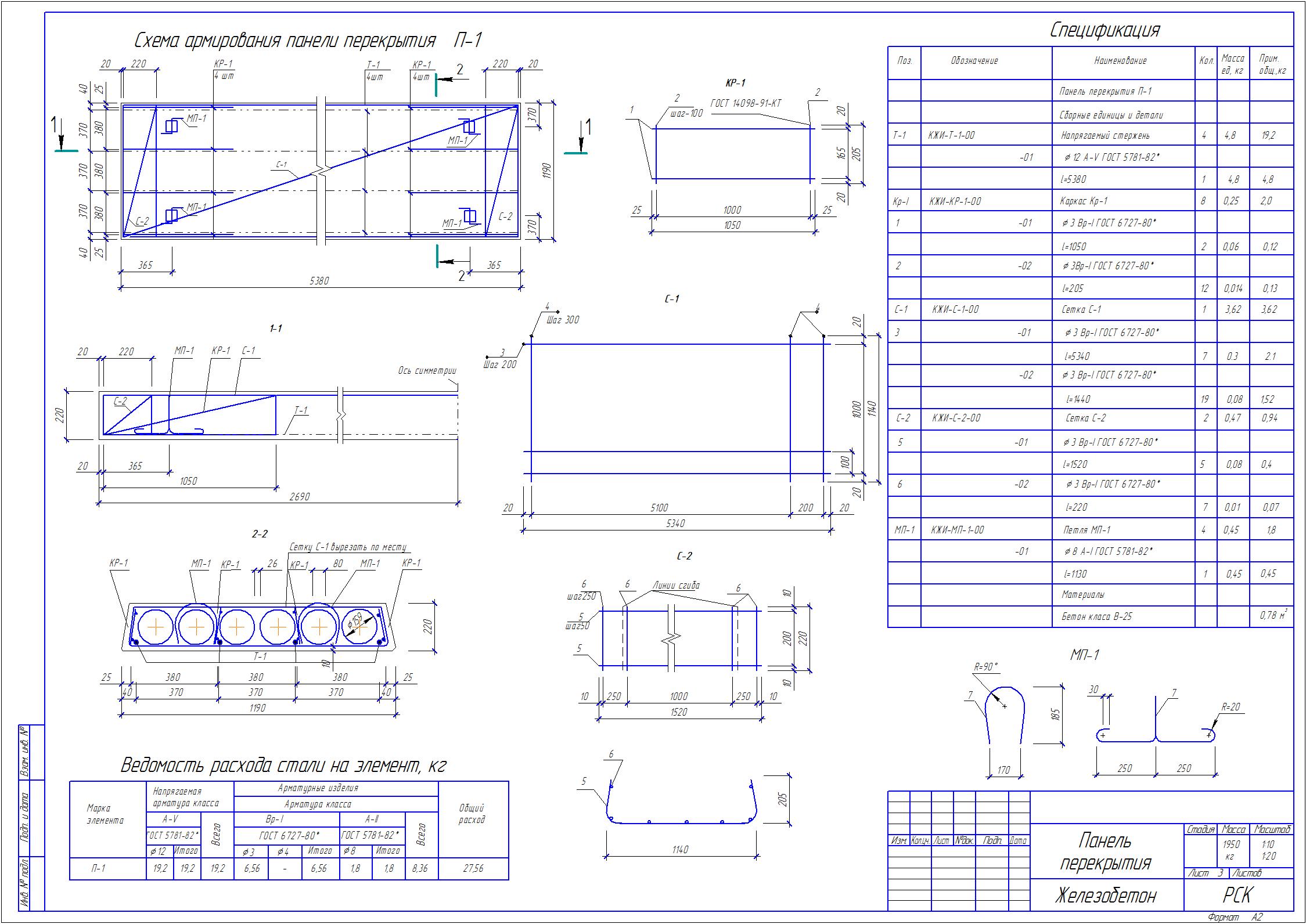

расчет ж/б плиты состоит из 1 листа формата А2 и пояснительной записки 8 листов
1 Исходные данные
Рассчитать и сконструировать панель перекрытия с круглыми пустотами с размерами в плане 5,4х1,2 м. Панель изготавливают из тяжелого бетона класса В-25 и армируют предварительно – напряженной арматурой класса А-V – стержневой периодического профиля. Расчетное сопротивление арматуры растяжению равно Rs=680 МПа. Нормативное сопротивление арматуры растяжению Rsn=Rs,ser=785 МПа. Натяжение арматуры осуществляется электротермическим способом на упоры форм. Полки панели армируют сварными сетками из проволоки класса Вр-I. Расчётное сопротивление арматуры сетки растяжению Rs=375 МПа (для ∅3 мм); Rs=365 МПа (для ∅4 мм); Rs=360 МПа (для ∅5 мм).
