Расчетно-графическая работа по дисциплине "Строительная механика"

Кафедра строительных конструкций и материалов
Расчетно-графическая работа по дисциплине "Строительная механика"
На тему: "Расчет статически определимых систем. Построение линий влияния"
2019

Исходные данные: P = 10 кН, q = 10 кН/м, М = 10 кН∙м

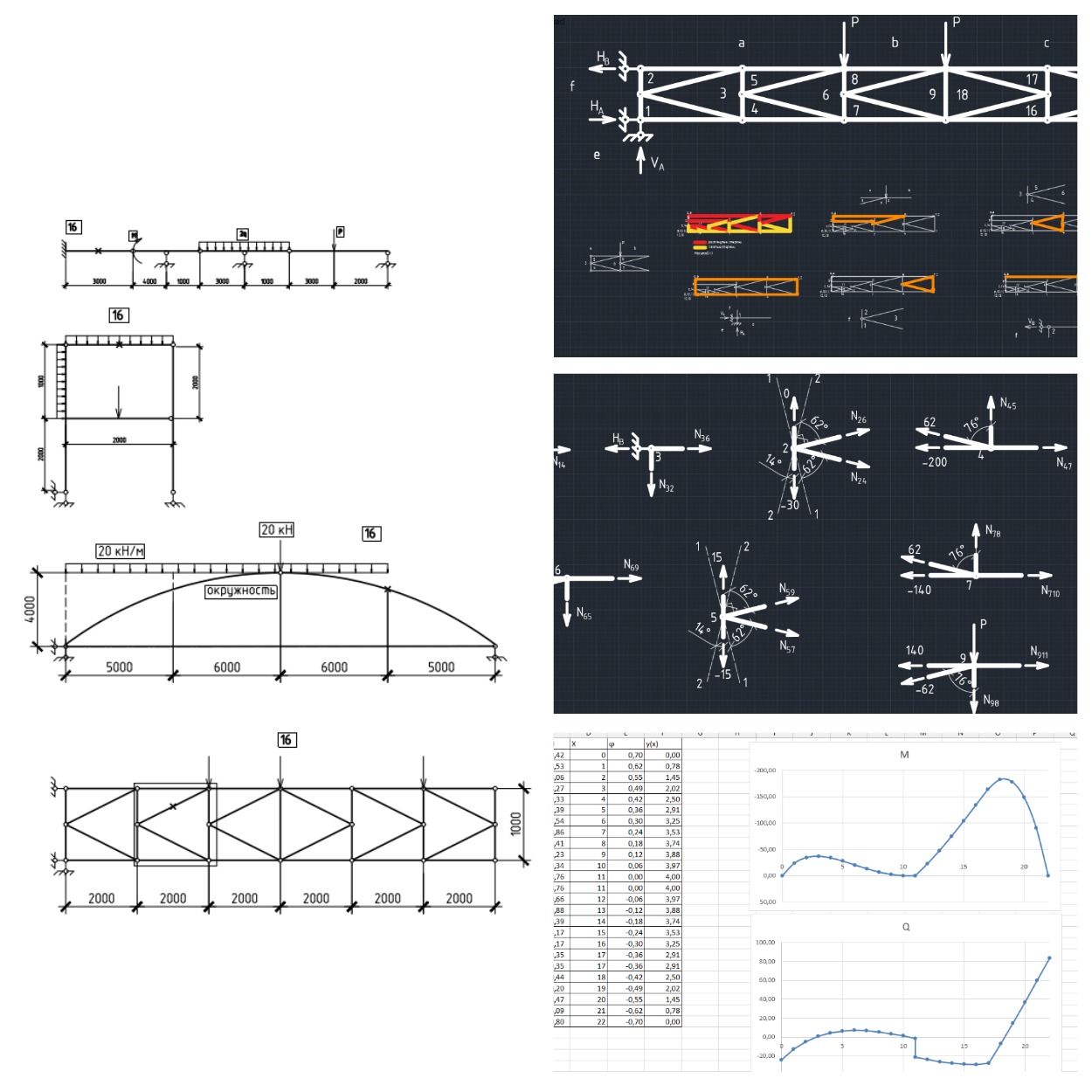

В данной работе для балки пролетом 17м построены эпюры изгибающих моментов и поперечных сил. Для рамы построены эпюры моментов, поперечных и нормальных сил. Значения внутренних усилий в арке посчитаны в таблице Excel, построены графики M, Q и N. В заданной панели фермы определены нормальные силы методом вырезания узлов. Результаты проверены построением диаграммы Максвелла-Кремоны. Построены линии влияния внутренних силовых факторов в точке К для балки, арки и для стержня фермы. Для рамы найдено вертикальное перемещение.

Содержание
1 Расчет многопролетной балки 2
2 Расчет рамы 7
3 Расчет арки 12
4 Расчет фермы 17
5 Построение линий влияния 23
Список литературы 29

Состав: Расчет многопролетной балки, Расчет рамы, Расчет арки, Расчет фермы, Построение линий влияния. В работе представлены все расчеты, включая таблицу и графики в Excel для арки (Таблица считается автоматически). Все схемы вычерчены в автокаде Язык документа

Софт: AutoCAD 2019

Файлы:

Каталог / Строительство / Расчетно-графическая работа по дисциплине "Строительная механика"

Строймех Арка.xlsx
РГР 1.dwg
РГР строймех.docx
