Пермский национальный исследовательский политехнический университет
Строительный факультет
Кафедра строительного производства и геотехники
РГР по дисциплине "Технологические процессы в строительстве"
Пермь, 2018
Исходные данные:
1) Площадка размером 200х300м
2) Геодезическая сетка: сторона кварта 50, размерность 4х6
3) Высотная отметка исходной горизонтали Нч=101.00;
4) Превышение горизонталей по высоте (h) = 0,5м
5) Планировочные уклоны площадки
- вдоль длинной стороны геодезической сетки (i1)=0,001
- вдоль короткой стороны геодезической сетки(i2)=0,001
6) Тип грунта – супесь;

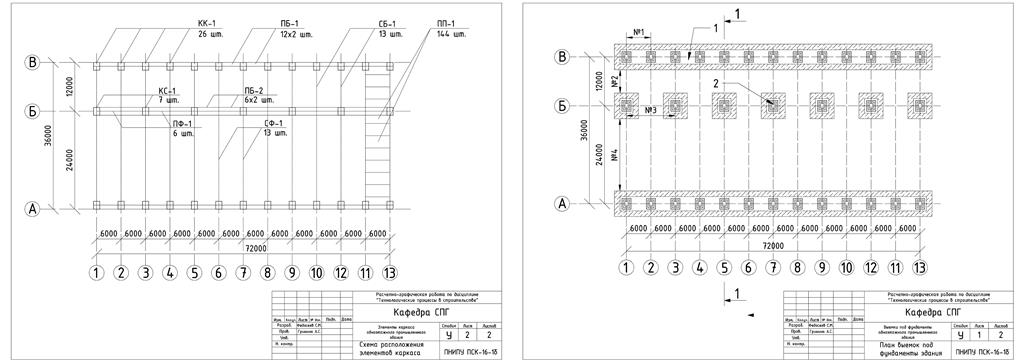

7) Размеры здания в осях:
- количество пролетов – 2;
- ширина пролетов – 24м, 12м;
- шаг колонн крайнего ряда – 6м;
- шаг колонн среднего ряда – 12м;
- длина здания – 72м;
- высота до низа стропильных конструкций – 12м;
- грузоподъемность кранов – 16т;
Содержание:
1. Исходные данные………………………………………………………………………………………………………………….....3
2. Определение черных отметок вершин геодезической сетки…………………………………………………4
3. Определение средней планировочной отметки…………………………………………………………………….4
4. Определение красных (проектных) отметок……………………………………………………………………………4
5. Определение рабочих отметок………………………………………………………………………………………………..6
6. Построение линии нулевых работ……………………………………………………………………………………………7
7. Определение объемов земляных масс……………………………………………………………………………………7
8. Определение объемов грунта в откосах………………………………………………………………………………….8
9. Баланс земляных масс………………………………………………………………………………………………………………9
10. Определение средней дальности перемещения грунта при планировке площадки………….9
11. Определение объема земляных работ при разработке выемок (траншей, котлованов)……11
12. Выбор комплектов планировочных и землеройных машин при производстве земляных работ………………………………………………………………………………………………………………………………………..17
1) Выбор комплекта планировочных машин………………………………………………………………………..17
2) Выбор комплекта землеройной и транспортной техники……………………………………………….24
13. Подбор сборных конструкций одноэтажного промышленного здания………………………………30
14. Подбор монтажного крана……………………………………………………………………………………………………..35
15. Составление ведомости объемов работ………………………………………………………………………………..39
16. Составление калькуляции трудовых затрат…………………………………………………………………………..39
17. Составление графика производства работ…………………………………………………………………………….41
