Ивановский государственный политехнический университет
Кафедра промышленного и гражданского строительства
Курсовой проект по дисциплине "технология строительных процессов"
на тему: РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ КАРТЫ НА МОНТАЖ КОНСТРУКЦИЙ ОДНОЭТАЖНОГО ПРОМЫШЛЕННОГО ЗДАНИЯ
Иваново 2019

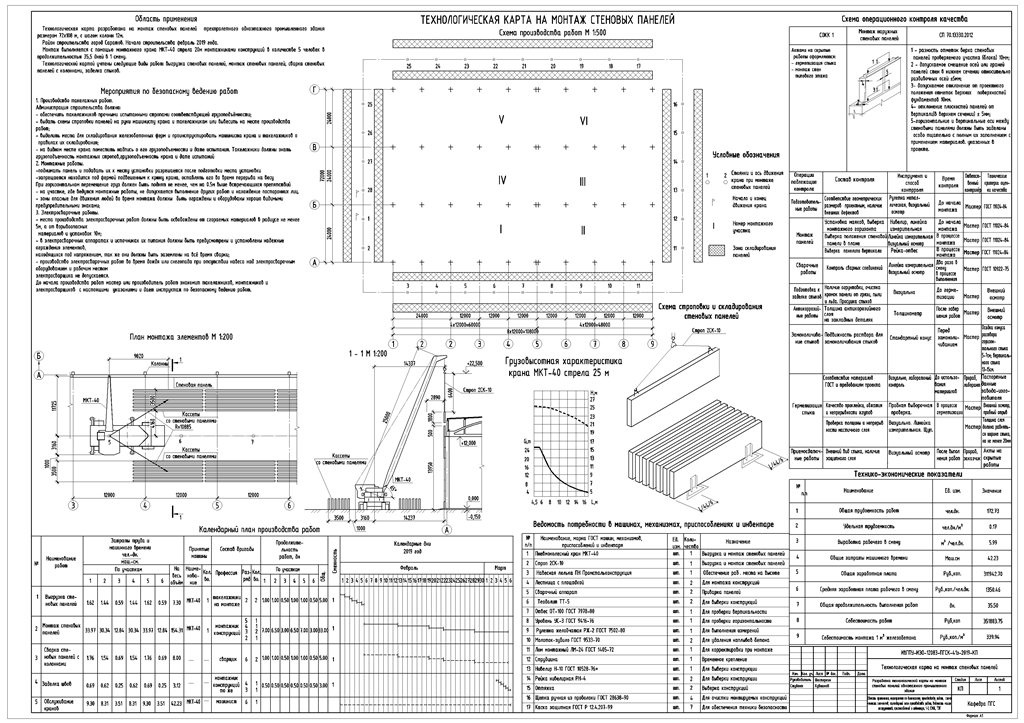

Технологическая карта разработана на монтаж стеновых панелей трехпролет-ного одноэтажного промышленного здания размером 72х108 м, с шагом колонн 12м.
Район строительства город Саратов. Начало строительства февраль 2019 года.
Монтаж выполняется с помощью монтажного крана МКТ-40 стрела 20м мон-тажниками конструкций в количестве 5 человек в продолжительностью 35,5 дней в 1 смену.
Технологической картой учтены следующие виды работ: выгрузка стеновых панелей, монтаж стеновых панелей, сварка стеновых панелей с колоннами, заделка стыков.
1.2 Анализ объемно-планировочного и конструктивного решения обьекта
Одноэтажное промышленное здание запроектировано прямоугольным в плане с
размерами в осях А-В – 72 м и 1-9 -108м. Здание каркасное запроектировано по
рамно-связевой схеме, имеет 3 пролета, шаг колонн 12м. В местах установки ворот запроектированы кирпичные вставки.
Жесткость здания обеспечивается
-в продольном направлении вертикальными крестовыми связями, а так же жест-ким диском покрытия;
-в поперечном направлении совместной работой колонн, жестко заделанных в стаканы фундамента.
Задание на курсовое проектирование 3
1.1. Область применения 4
1.2. Анализ обьемно-планировочного решения 4
1.3. Анализ обьемно-планировочного и конструктивного решений обьекта и выбор возможных вариантов производства монтажных работ 4
1.4. Подсчет обьемов работ 7
1.5. Проектирование технологии монтажа конструкций 8
1.6. Выбор строповочных и монтажных приспособлений и инвентаря 11
1.7. Выбор монтажных кранов и схема предварительной раскладки конструкций 13
1.8. Составление калькуляции трудовых затрат и заработной платы 21
1.9. Разработка календарного плана производства работ 22
1.10. Определение технико экономических показателей 23
1.11. Разработка мероприятий по безопасному ведению работ 24
1.12. Разработка схемы операционного контроля качества 27
1.13. Библиографический список
