Реконструкция двухсекционного жилого дома

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра архитектурных конструкций
Графическая работа по дисциплине "Реконструкция зданий и сооружений"
На тему: "Реконструкция двухсекционного жилого дома"
Белгород 2010

Исходные данные:
здание 4-х этажного типового крупноблочного двухсекционного жилого дома.

Нужно:
Выполнить надстройку одного этажа, выполнить скатную крышу по деревянным наслонным стропилам.

Графическая работа содержит:

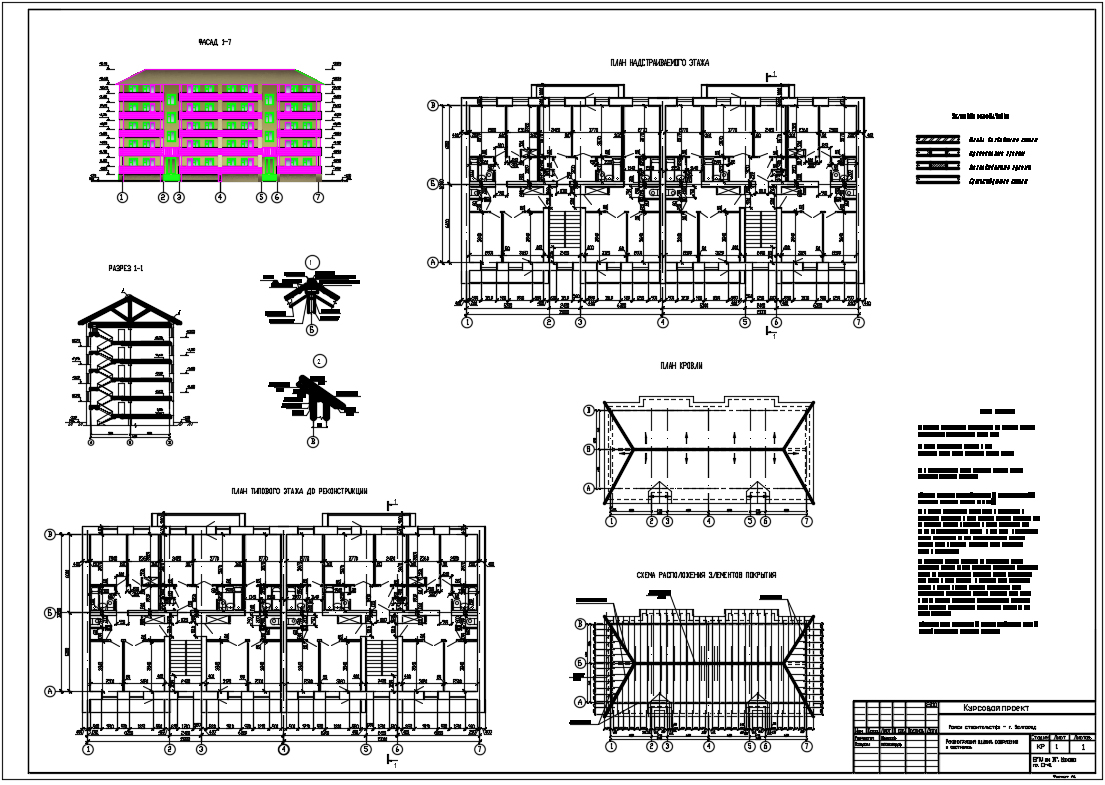

План типового этажа. План надстраиваемого этажа. Фасад 1-7. Разрез 1-1. План кровли. Схема расположения элементов покрытия. Узлы

Состав: План типового этажа. План надстраиваемого этажа. Фасад 1-7. Разрез 1-1. План кровли. Схема расположения элементов покрытия. Узлы Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Реконструкция двухсекционного жилого дома

реконструкция крупноблочного жилого дома.dwg
