КОМПАС 3D 18

Реконструкция и капитальный ремонт 5-ти этажного блок-секционного дома с надстройкой этажа (мансарды).

ОГАСА
Кафедра ГСХ
Курсовой проект по дисциплине "Организация строительства и реконструкции зданий"
На тему: "Разработка документов ППР на реконструкцию и капитальный ремонт 5-ти этажного блок-секционного дома с надстройкой этажа (мансарды)."
Одесса 2014

Курсовой проект содержит пояснительную записку, 2 листа чертежей формате dwg
СОДЕРЖАНИЕ

1. Общая часть проекта
1.1 Введение
1.2 Краткая характеристика объекта и условий реконструкции
2. Календарный план реконструкции
2.1 Обоснование принятого срока реконструкции и выбор формы календарного плана
2.2 Методы производства работ и подбор монтажных механизмов
2.3 Определение структуры ремонтно-строительного процесса
2.4 Установление номенклатуры и подсчет объёмов работ
2.5 Ведомость трудозатрат и материалов. Сводная ведомость
3. Стройгенплан объекта реконструкции
3.1 Обоснование объектного стройгенплана
3.2 Обоснования размещения на стройгенплане монтажных кранов и путей их движения
3.3 Размещение на СГП складов и определение потребности в них
3.4 Временные и используемые в период реконструкции постоянные дороги
3.5 Временное водоснабжение объекта реконструкции
3.6 Временные здания и сооружения
3.7 Временное энергоснабжение объекта реконструкции
3.8 Мероприятия по охране труда и технике безопасности, предусматриваемые на стройгенплане объекта
4. Организация материально-технического обеспечения реконструкции
4.1 Определение потребности в материальных ресурсах и условиях их поставок
4.2 Расчет потребности в транспортных средствах
5. Технико-экономические показатели проекта
6. Список литературы
Исходные данные до реконструкции:
строительный объём – Vобщ= 4669,5 м3
общая площадь – Sобщ= 1436,3 м2
Строительные конструкции:
Конструктивная схема с поперечными и продольными несущими стенами и опиранием панелей перекрытий по контуру.
Размеры в плане 1захв. BхL=14,4 х20,4 м и 2 захв BхL=21,0 х21,0 м 3 захв BхL=14,4 х20,4 м
Фундаменты – ленточные, сборные бетонные и ж/б блоки. Серия ЛИЖ-1. Типоразмеров – 5
Перекрытия – сборные ж/б панели толщиной 220 см. Типоразмеров – 7.
Стены наружные - кирпичные, толщ. 640 мм.

Санузлы - объемные ж/б санкабипы. Типоразмеров – 1
Лестницы - сборные ж/б марши и площадки Типоразмеров – 5.
Покрытие - сборные газосиликатные балластные панели. Типоразмеров – 6.
Двери - наружные деревянные входные и служебные. Серия 1. 135-ЛИ. Типоразмеров - Двери внутренние – щитовой конструкции. Серия ЛИД–2. Типоразмеров - 2.
Встроенное оборудование - шкафы и антресоли.
В санузлах - керамическая плитка.

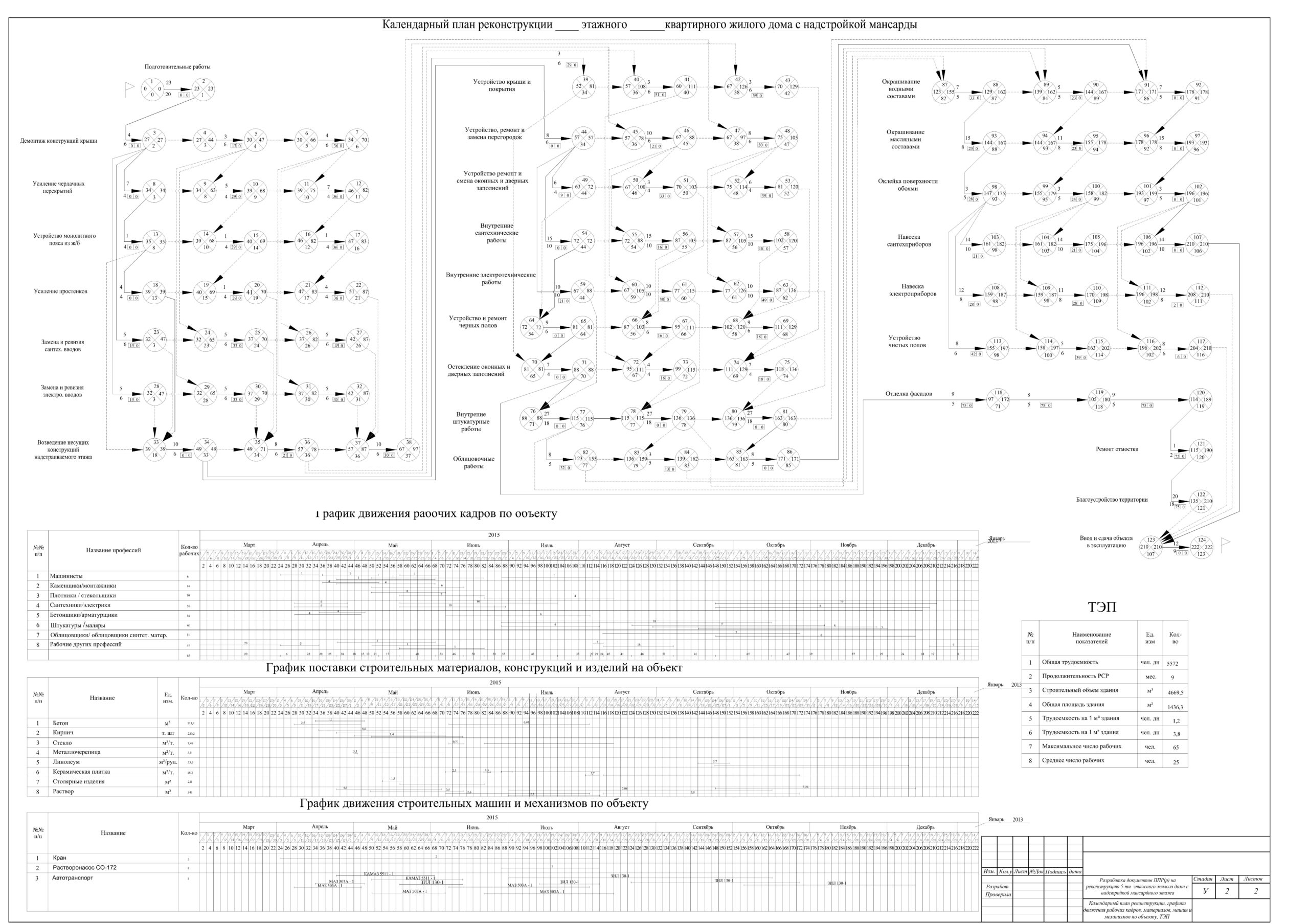

Состав: 1 лист графической части: Календарный план реконструкции, графики движения рабочих кадров, материалов, машин и механизмов по объекту, ТЭП. 2 лист графической части: Стройгенплан, Разрез 1-1, Ситуационный план, Условные обозначения, Спецификация временных зданий и сооружений. Пояснительная записка с расчетами. Язык документа

Софт: AutoCAD 2011

Каталог / Строительство / Реконструкция и капитальный ремонт 5-ти этажного блок-секционного дома с надстройкой этажа (мансарды).

Просмотр файлов
Листы.dwg
Сводная ведомость трудозатрат.doc
ПЗ.docx
на А2.dwg
Подсчет объемов работ.doc
Ведомость трудозатрат мазуренко 4.doc
