топ За месяцРеконструкция морского фасада г. Владивостока с разработкой проекта причала
Дальневосточный федеральный университет.
Кафедра гидротехники, теории зданий и сооружений.
Дипломный проект.
Реконструкция морского фасада г. Владивостока с разработкой проекта 36 причала в б. Золотой Рог.
Владивосток 2012
В данном дипломном проекте рассматривается проект реконструкции 36 причала в б. Золотой Рог с разработкой проекта причального сооружения.
Рассчитаны три варианта конструкций:
пирс эстакадного типа на сваях из труб d=530 мм ;
пирс эстакадного типа на сваях из коробчатого шпунта Ларсен V;
набережная стенка типа «заанкеренный больверк» из шпунта Ларсен V.
В качестве основной конструкции была выбрана группа пирсов эстакадного типа на сваях из коробчатого шпунта Ларсен V в количестве 8 шт. и набережная стенка типа «заанкеренный больверк». Для неё выполнены детальные расчеты, оценена сметная стоимость, разработан стройгенплан, а также разработана организация строительства сооружения. Указаны мероприятия по технике безопасности, охране окружающей среды и гражданской обороне.
Графический материал представлен листами, на которых разработаны: гене-ральный план, варианты конструкций, узлы и детали основного варианта, стройгенплан, технологическая карта, график движения рабочих и ТЭПы.
Пояснительная записка содержит 121 страницу, 16 рисунков, 15 таблиц, 59 источников. Графический материал представлен на 10,5 листах формата А1

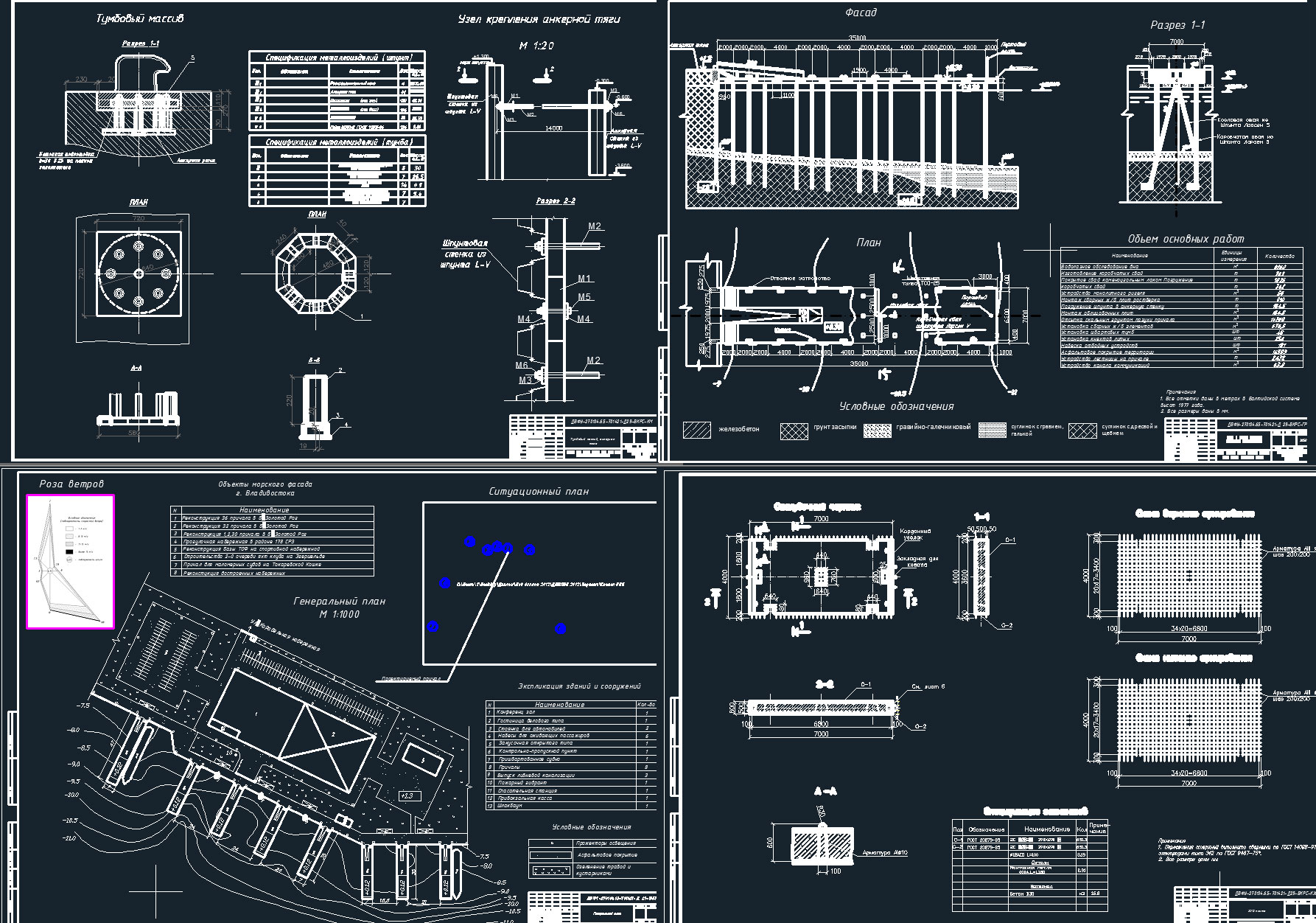

Состав: Генеральный план, ситуационный план, роза ветров. Пан пирса, фасад пирса,разрез 1-1, объем основных работ. Опалубочный чертеж, схема армирования, спецификация элементов. Тумбовый массив и анкерная тяга (разрез 1-1, план, разрез 2-2, разрез А-А, разрез В-В, спецификация элементов. Закладные для отбойного устройства, лестница металлическая. Распределительный пояс, анкерная тяга, спецификация элементов. Календарный план, график потребности строительства в машинах и механизмах и рабочей силе. Технологическая карта на забивку свай (Область применения, технология процесса и основный к ней требования, калькуляция затрат). Технико-экономические показатели. Строительный генеральный план (Направление работ, ведомость зданий, сооружений и техники). Раздел 1 Пояснительная записка. Раздел 2 Схема планировочной организации земельного участка. Раздел 4 Конструктивные и объемно-планировочные решения. Раздел 6 Проект организации строительства. Раздел 8 Перечень мероприятий по охране окружающей среды. Раздел 11 Сметные расчеты. Раздел 12 Перечень мероприятий по гражданской обороне, мероприятий по предупреждению ЧС природного и техногенного характера.
Софт: AutoCAD 2011
