Реконструкция пятиэтажного жилого дома в г. Днепропетровск

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра архитектурных конструкций
Графическая работа по дисциплине "Реконструкция зданий и сооружений"
На тему: "Реконструкция пятиэтажного жилого дома в г. Днепропетровск"
Белгород 2010

Исходные данные: пятиэтажное жилое здание в г. Днепропетровск

Нужно: Выполнить полную перепланировку типового этажа с устройством квартир для посемейного заселения, выполнить перенос существующей лестницы на дворовый фасад, заменить существующую крышу на скатную, по деревянным наслонным стропилам.

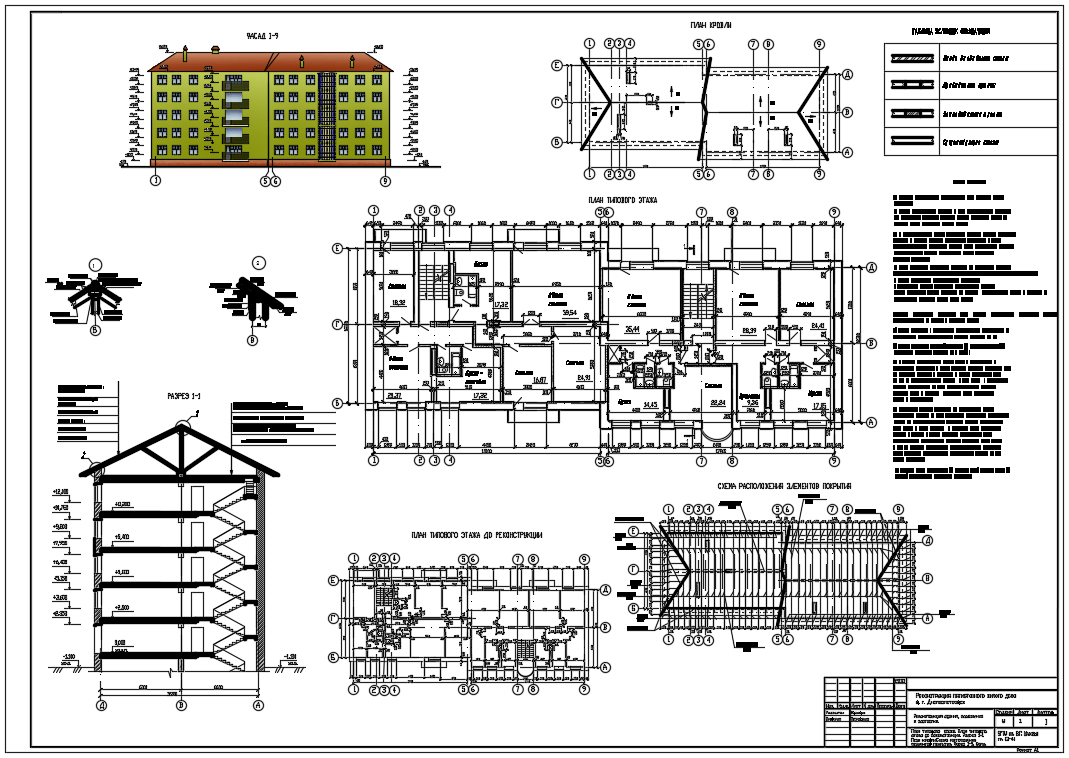

Графическая часть содержит: План типового этажа. План типового этажа до реконструкции. Разрез 1-1. План кровли.Схема расположения элементов покрытия. Фасад 1-9. Узлы.

Состав: План типового этажа. План типового этажа до реконструкции. Разрез 1-1. План кровли.Схема расположения элементов покрытия. Фасад 1-9. Узлы. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Реконструкция пятиэтажного жилого дома в г. Днепропетровск

Реконструкция пятиэтажного жилого дома в Днепропетровске.dwg
Реконструкция пятиэтажного жилого дома в Днепропетровске.jpg
