Конкурс асов 3D-моделирования 2020

Реконструкция жилого здания по адресу: г.Москва Ростокинская улица, д.9

Колледж архитектуры и строительства
Реконструкция и эксплуатация зданий и сооружений
Дипломная работа: "Реконструкция жилого здания по адресу: г.Москва Ростокинская улица, д.9."

Город: Москва.
Адрес: ул. Ростокинская, д.9
Назначение здания: жилое-доходный дом, в настоящее время филиал института прикладной геофизики.
Год постройки: 1952.
Количество этажей: 5
Высота этажа: 3,6м.
Подвал: находится под всем зданием; его высота – 2,8м.
Фундамент: бутовый.
Стены: кирпичные; кирпич глиняный, обыкновенный, на сложном растворе (М25) 250х130х65.
Толщина наружных стен: 690мм.
Толщина внутренних стен: 380; 510; 550; 690мм.
Перемычки: кирпичные.
Перегородки: деревянные каркасно-обшивные.
Перекрытие над подвалом: деревянный накат по деревянным балкам.
Междуэтажное и чердачное перекрытия: деревянный накат по деревянным балкам.
Лестницы: двухмаршевые; с забежными ступенями, каменные ступени по металлическим косоурам.
Крыша: скатная, деревянная; висячая стропильная система
Кровля: оцинкованная сталь.
Пространственная жесткость здания обеспечена.

Содержание
Введение 6
Архитектурная часть 8
1.1.Исходные данные 9
1.2.Архитектурно – планировочные решения 10
1.2.1. Характеристика расположения объекта реконструкции 10
1.2.2. Анализ существующих архитектурно – планировочных решений 10
1.2.3.Проектные решения 10
1.2.4. Технико-экономические показатели проекта реконструкции 11
1.3.Конструктивные решения 11
1.3.1. Фундаменты 11
1.3.2.Стены, перемычки 12
1.3.3. Перегородки 12
1.3.4. Перекрытия 12
1.3.5.Экспликация полов 13
1.3.6. Лестницы 14
1.3.7. Оконные и дверные проемы 14
1.3.8. Крыша 14
1.4.Внутренняя отделка помещений 15
1.5.Наружная отделка здания 15
1.6.Теплотехнический расчет 15
1.6.1. Теплотехнический расчет наружной стены 15
1.6.2. Теплотехнический расчет чердачного перекрытия 17
1.7.Противопожарные мероприятия 18
Расчетно-конструктивная часть 19
2.Расчет и конструирование элементов козырька. 20
2.1 Определение нагрузки на 1м2 плиты козырька. 20
2.2. Расчет проектируемой второстепенной балки козырька. 22
2.2.1. Определение нагрузки на 1м.п. балки. 22
2.2.2 Определение внутренних усилий в середине пролета балки. 23
2.2.3 Расчет поперечного сечения металлической балки. 24
2.3. Расчет и конструирование монолитной железобетонной плиты козырька. 25
2.3.1. Определение нагрузки на 1м.п. условной расчетной полосы. 25
2.3.2. Определение максимального изгибающего момента в плите перекрытия. 25
2.3.3. Расчет требуемой площади поперечного сечения рабочей арматуры. 26
2.3.4. Подбор рулонных сеток заводского изготовления. 28
2.4. Расчет проектируемой главной балки козырька. 29
2.4.1. Определение нагрузки на 1м.п. балки. 29
2.4.2 Определение внутренних усилий в середине пролета балки. 30
2.4.3 Расчет поперечного сечения металлической балки. 31
2.5. Расчет проектируемой колонны. 32
2.5.1. Проверка принятой стальной колонны на устойчивость. 34
Организационно – технологическая часть 35
3. Календарный план производства работ 36
3.1. Проектирование календарного плана 36
3.2. Подсчет объемов работ. 38
3.2.1. Ведомость затрат труда и машинного времени 39
3.2.2. Календарный план. 42
3.2.3. Технико-экономические показатели 44
3.3. Технологическая карта на малярные работы 44
3.3.1. Разработка технологических карт. Область применения 44
3.3.2. Организация строительного процесса 45
3.3.3. Техника безопасности 47
3.3.4. Материально-технические ресурсы 48
3.3.5. Технико-экономические показатели 48
3.4. Строительный генеральный план 49
3.4.1. Подбор машин и механизмов 50
3.4.1.1. Подбор башенного крана 50
3.4.1.2. Технические характеристики крана КБк-160.2 51
3.4.1.3. Технические характеристики автобетононасоса 51
3.4.1.4. Технические характеристики автобетоносмесителя 51
3.4.1.5. Технические характеристики подъемника ТП-5 52
3.4.2. Расчет складских помещений 52
3.4.3. Расчет площадей временных сооружений 54
3.4.4. Расчет потребности строительства в воде 56
3.4.5. Расчет потребности строительства в электроэнергии 59
3.4.6. Мероприятия по технике безопасности 61
3.4.7. Мероприятия по охране окружающей среды 63
3.4.8. Мероприятия по противопожарной защите 64
Экономическая часть 66
4.1. Сводный сметный расчет. 67
4.1.1 Сводный сметный расчет. 71
4.2. Определение экономической эффективности строительства при снижении себестоимости общестроительных работ на 2%. 72
4.3.Определение экономию накладных расходов от сокращения сроков строительства на 245 дней. 72
4.4.Расчёт роста выработки при выполнении общестроительных работ за счёт снижения трудоёмкости работ. 73
5.Список используемой литературы. 76

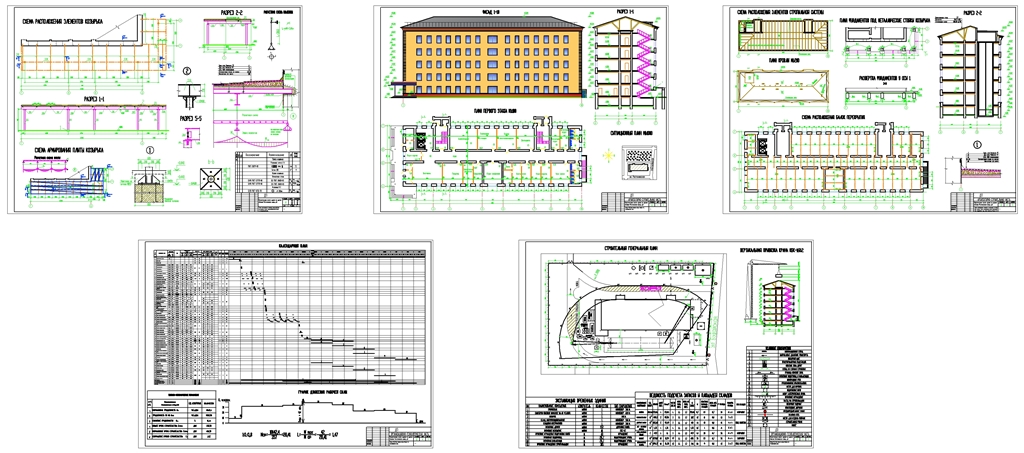

Состав: 1л. Фасад 1-10, План первого этажа, Разрез 1-1, Ситуационный план.; 2л.Схема расположения элементов стропильной системы, План кровли, Схема расположения балок перекрытия, План фундаментов под стойки козырька, Разрез 2-2.; 3л.Схема расположения элементов козырька,Схема армирования плиты козырька,Расчетная схема колонны,Узлы,Разрезы.; 4л. Календарный план.График движения рабочей силы.Технико-экономические показатели. 5л. Строительный генеральный план.Экспликация временных зданий. Ведомость подсчета запасов и площадей складов. Пояснительная записка на 100 листов Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Реконструкция жилого здания по адресу: г.Москва Ростокинская улица, д.9

1..dwg
1.᭨⥫쭠 ᪠.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
