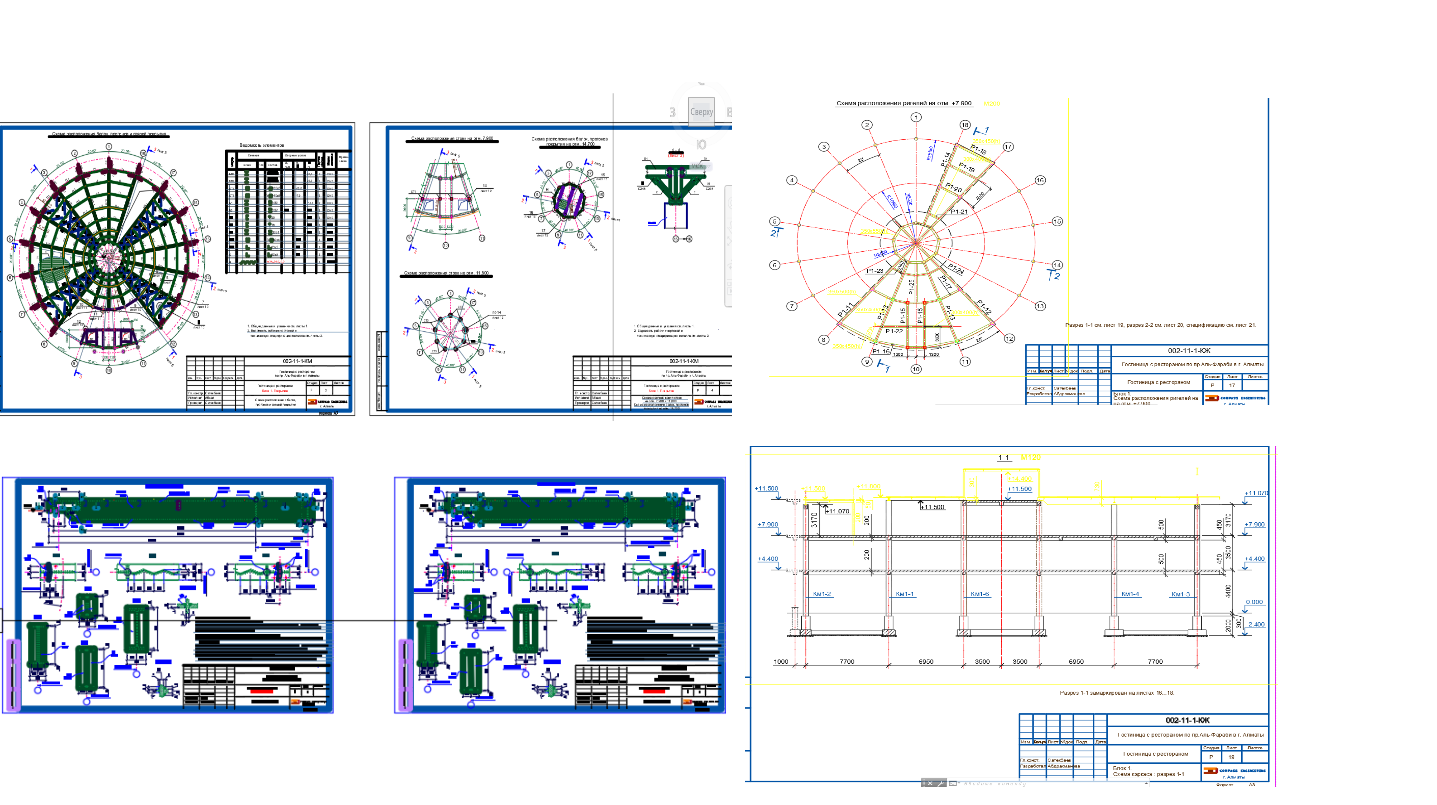

Блок ресторанного комплекса представляет собой двухэтажное круглое здание диаметром 36,3 м :
- фундаменты столбчатые с подошвой 1900х1900х600(h) и подколонником 800х800х1500(h);
- колонны монолитные жел.бетонные ∅500мм;
- ригели монолитные жел.бетонные 350х500(h) в радиальном направлении, 350х550(h) - в поперечном направлении;
- балки покрытия металлические пролетом 14,5 м;
- плиты перекрытия монолитные жел.бетонные толщиной 200мм;
- покрытие стальной профил. настил по металлическим прогонам.
- Главная -
- Чертежи -
- Строительство -
- Ресторанный комплекс (круглое здание диаметром 36,3 м)
Ресторанный комплекс (круглое здание диаметром 36,3 м)
0
1
301
0
0
100
Автор
Лена
Хек
Дата
17.04.2021
Язык
Русский
Состав
Чертежи каркаса марки КЖ, КМ
Софт
AutoCAD 2007
Как открыть?
Содержимое архива
-
002-11-1-КМ-БЛОК1 -Альбом марки КМ
-
Блок 1 КМ Покрытие.dwg
-
-
АльФарабиРесторанБлок1(КЖ)
-
8.Плиты(в3)(л62-67).dwg
-
5.Ригели+4.400(в3)(л33-44).dwg
-
7.Ригели+11.500(в3)(л57-61).dwg
-
9.Плита+11.500(в3)(л68).dwg
-
2.Фундам(в.3)(л2-15).dwg
-
10.Плита11.500оси9-11(л69).dwg
-
1.Общие данные.dwg
-
6.Ригели+7.900(в3)(л45-56).dwg
-
3.СхКаркаса(в.3)(л16-21).dwg
-
11.Лифт.dwg
-
4.Колонны(в.3)(л22-32).dwg
-
