Шатровая кровля

Ремонт кровли здания "Конструктивные решения". Шатровая кровля по деревянной обрешетке.
анным проектом предусматривается замена существующего шиферного покрытия на профлист.
Проектная документация предназначена для строительства в климатическом районе IВ c расчетной зимней температурой наружного воздуха -36 С, для сухой зоны влажности. Нормативный скоростной напор ветра для III района -38 кгс/м2. Расчетное значение веса снегового покрова на 1м2 горизонтальной поверхности для V района - 320 кг/м2. При разработке конструкций приняты следующие исходные данные:
Уровень ответственности здания - II;
Степень долговечности здания - II;
Степень огнестойкости здания - II.
Класс конструктивной пожарной опасности здания С1.

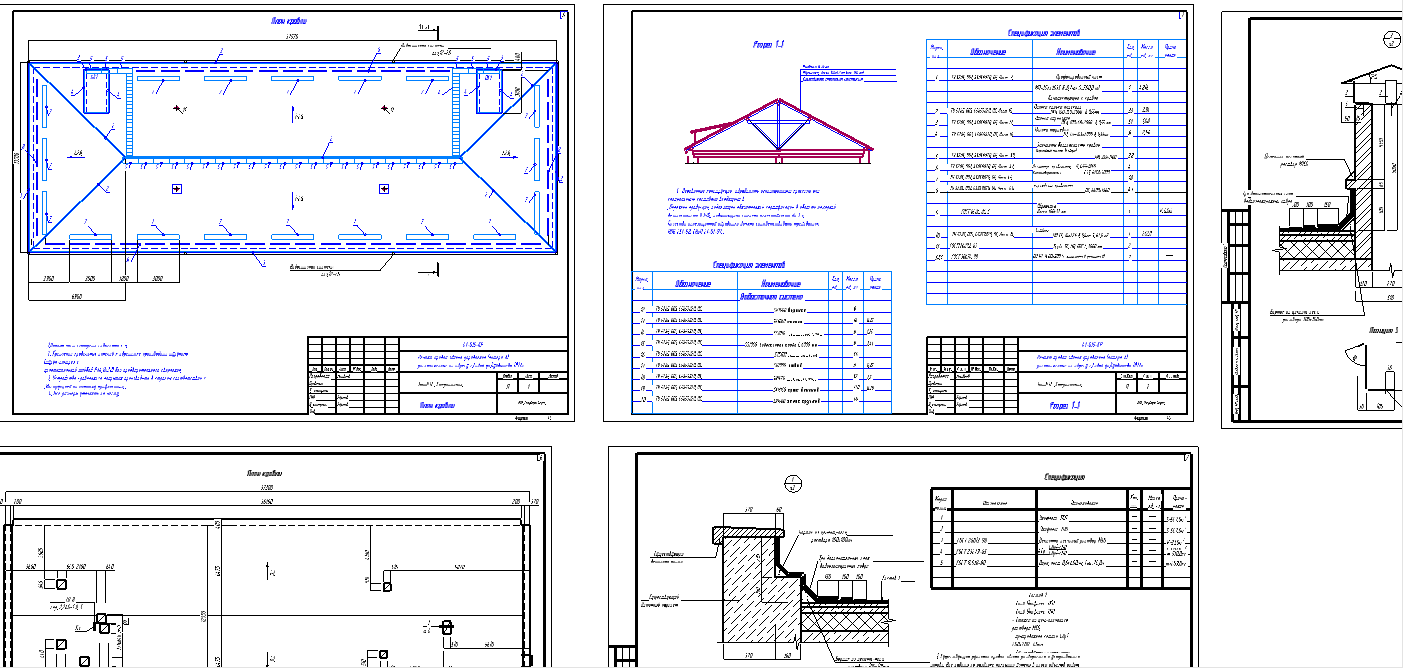

Состав: ведомость рабочих чертежей, ведомость ссылочных и прилагаемых документов, пояснительная записка, план кровли, разрез 1-1 Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Шатровая кровля

Крыша\Крыши 1 (1).dwg
Крыша
