Сооружение подводного перехода магистрального нефтепровода Dn1220, Pn9.8 методом ННБ

Филиал РГУ нефти и газа им. И.М.Губкина в г.Ташкент
Кафедра проектирования, сооружения и эксплуатации систем трубопроводного транспорта
Курсовой проект по дисциплине "Сооружение и ремонт подводных трубопроводов"
На тему: "Сооружение подводного перехода магистрального нефтепровода Dn550, Pn5.5 методом ННБ"
Ташкент 2019

Содержание проекта:
1. Введение
2. Построение профиля подводного перехода (методом ННБ)
3. Расчет геометрии скважины ННБ
4. Расчет объемов бурового раствора и системы рециркуляции
5. Силовой расчет усилий проходки пилотной скважины, усилий протаскивания плети, необходимого крутящего момента
6. Выбор и обоснование установки ННБ
7. Расчет гидравлических испытаний на прочность и герметичность подводного перехода методом ННБ
8. Индивидуальная часть: анализ существующих методов и технологий рекуперации и рециркуляции бурового раствора
9. Список литературы

Исходные данные для выполнения проекта:
1. Диаметр трубопровода – 1220 мм
2. Рабочее давление – 9,8 МПа
3. Плотность нефти – 875 кг/м3
4. Вид перекачиваемого продукта – нефть
5. Класс прочности материала труб – К55
6. Преобладающие грунты – песок крупный с редкими включениями мелкого гравия
7. ГВВ 1%* - 71,3 м; ГВВ 10%* - 69,1 м; меженный уровень* – 68,4 м
8. Угол поворота оси трубопровода – 0 градусов
9. Минимальные расстояния от входного и выходного приямков до кромки воды – 45 м
10. Высотные отметки дна русла реки и линии прогнозируемого размыва за 25 лет

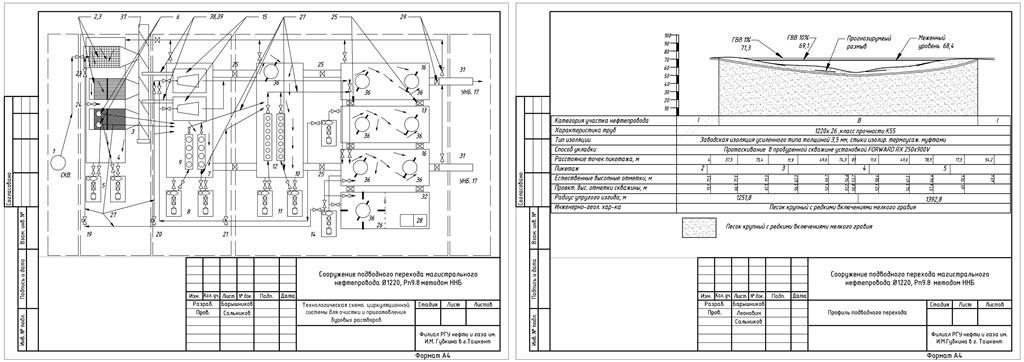

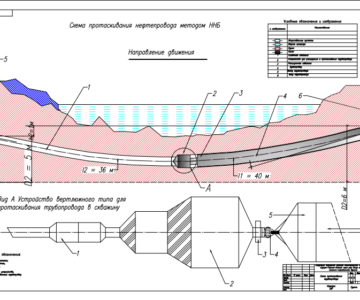

Состав: Профиль подводного перехода, Технологическая схема циркуляционной системы очисти и приготовления буровых растворов, Спецификация, Пояснительная записка Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Сооружение подводного перехода магистрального нефтепровода Dn1220, Pn9.8 методом ННБ

ННБ\Расчет подводного перехода.docx
ННБ\Индивидальная часть.dwg
ННБ\профиль ПП(редакция).dwg
ННБ\СПЕЦИФИкация.dwg
ННБ
